Task6.定义伺服电动机

Step1.单击功能选项卡区域中的“伺服电动机”按钮。

Step2.此时系统弹出“伺服电动机定义”对话框，在该对话框中进行下列操作：

（1）输入伺服电动机名称：在该对话框中的名字文本框中输入伺服电动机名称，或采用系统的默认名。

（2）选择运动轴：在图9.8.11所示的轮1上选取旋转连接轴Connection_1c.axis_1。

（3）定义运动函数：单击对话框中的选项卡，系统显示图9.8.12所示的界面，在该界面中进行下列操作：

(https://www.daowen.com)

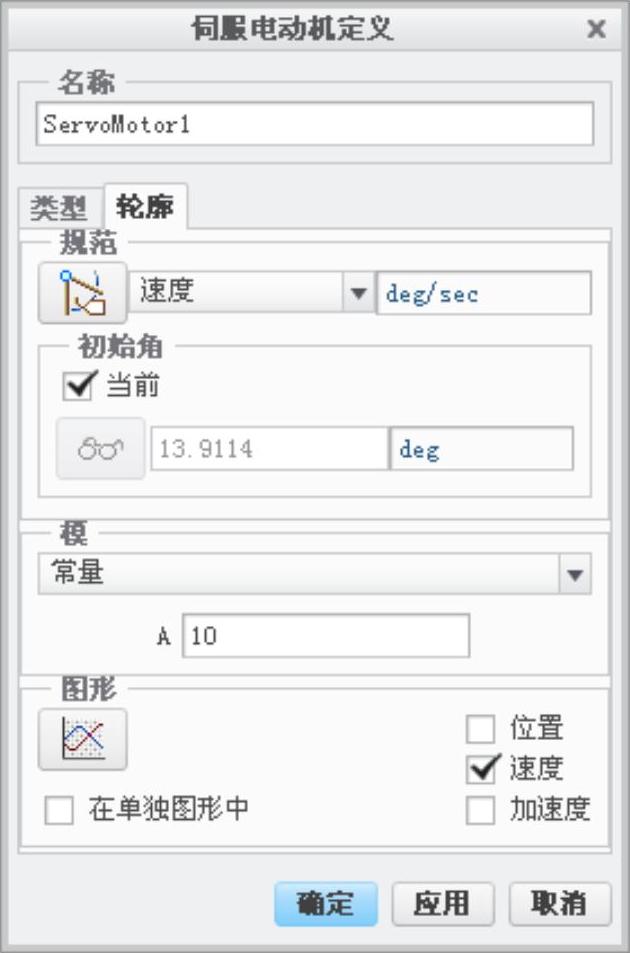

图9.8.12 “伺服电动机定义”对话框

①选择规范。在区域的列表框中选择。

②选取运动函数：在区域的下拉列表中选择函数类型为，在“A”文本框中输入数值10。

Step3.完成伺服电动机定义。单击“伺服电动机定义”对话框中的按钮。
