11.1  行为建模功能概述

11.1 行为建模功能概述

行为建模工具可以完成以下功能：

●创建基于模型测量和分析的特征参数。

●创建基于模型测量和分析的几何图元。

●创建符合特殊要求的测量的新类型。

●分析变量尺寸和参数改变时测量参数的行为。

●自动查找满足所需的模型行为的尺寸和参数值。

●分析指定设计空间内测量参数的行为。

行为建模的基本模块如下：

●域点。

●分析特征。

●持续分析显示。

●用户定义分析（UDA）。

●灵敏度、可行性和优化研究。

●优化特征。

●多目标设计研究。

●外部分析。

●运动分析。

行为建模器是新一代目标导向智能型模型分析工具。

图11.1.1所示是发动机油箱的油底壳模型，在要求DTM2到顶端高度（图中尺寸30）,定不变的前提下，应用行为建模器功能，当容积大小要求改变时，可以轻易求解出改变后的容器的长度及宽度尺寸。

有了行为建模器的帮助，工程师不再需要使用最原始的手动方式重复求解。现在的设计过程仅需专注于设计意图，将模型行为信息融入设计中，由行为建模器进行快速运算求解，使工程师能有更多时间去思考其他的解决方法，研究设计改变所带来的影响程度。

行为建模器可提供给设计师更理想的解决方案，使他们可以设计出优良的产品。

行为建模分析的一般过程如下：

Step1.创建合适的分析特征，建立分析参数，利用分析特征对模型进行如物理性质、曲线性质、曲面性质和运动情况等的测量。

Step2.定义设计目标，通过分析工具产生有用的特征参数，准确计算后找出最佳的解答。

行为建模模块中的命令主要分布在功能选项卡中，如图11.1.2所示。

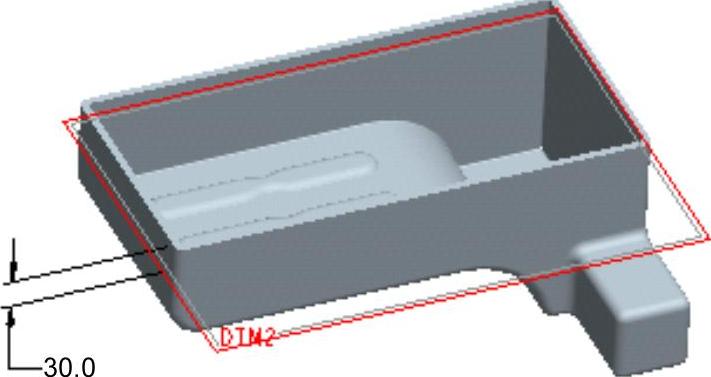

图11.1.1 油底壳模型

图11.1.2 “分析”下拉菜单
