11.2.1  分析特征概述

11.2.1 分析特征概述

上一节介绍了行为建模器是一种分析工具，它在特定的设计意图、设计约束前提下，经一系列测试参数迭代运算后，可以为设计人员提供最佳的设计建议。

既然是一种分析工具，势必需要建立分析特征，由于特征参数的产生，清楚定义设计变量与设计目标后，系统会寻找出合理的参考解答方案。

要进入分析特征对话框，首先要打开一个模型文件。然后单击功能选项卡区域中的“分析”按钮，系统弹出图11.2.1所示的“分析”对话框。

图11.2.1所示“分析”对话框的区域的各选项的说明如下：

●单选项：使用以前的UDA结果作为“分析特征”的输入。

●单选项：运行Excel分析。

●单选项：运行外部分析。

●单选项：写入特征关系。

●单选项：执行Pro/MECHA-NICA分析。(https://www.daowen.com)

●单选项：进行人类工程学分析。

在区域各选项的说明如下：

●单选项：在模型再生期间总是再生分析特征。

●单选项：将分析特征从模型再生中排除。

●单选项：仅当其用于设计研究时才再生分析特征。

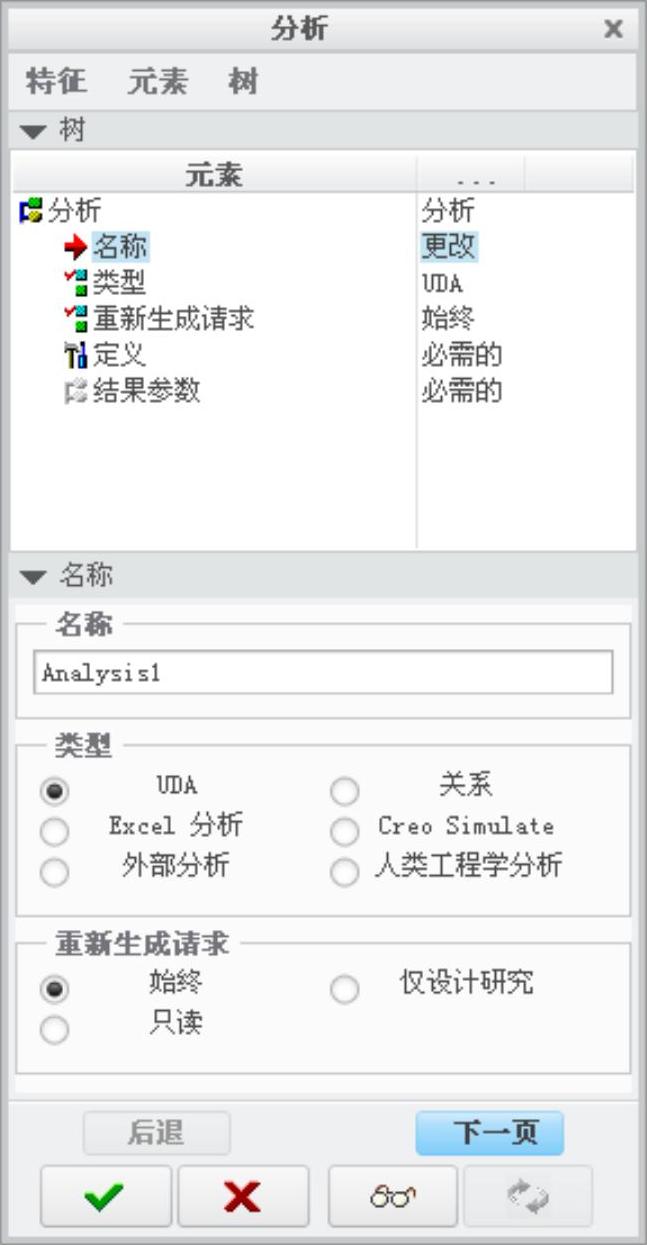

图11.2.1 “分析”对话框
