11.2.2  测量分析特征──Measure

11.2.2 测量分析特征──Measure

使用测量功能在模型上进行测量,并且可将此测量的结果创建为可用的参数,进而产生分析基准特征,并在模型树中显示出来。

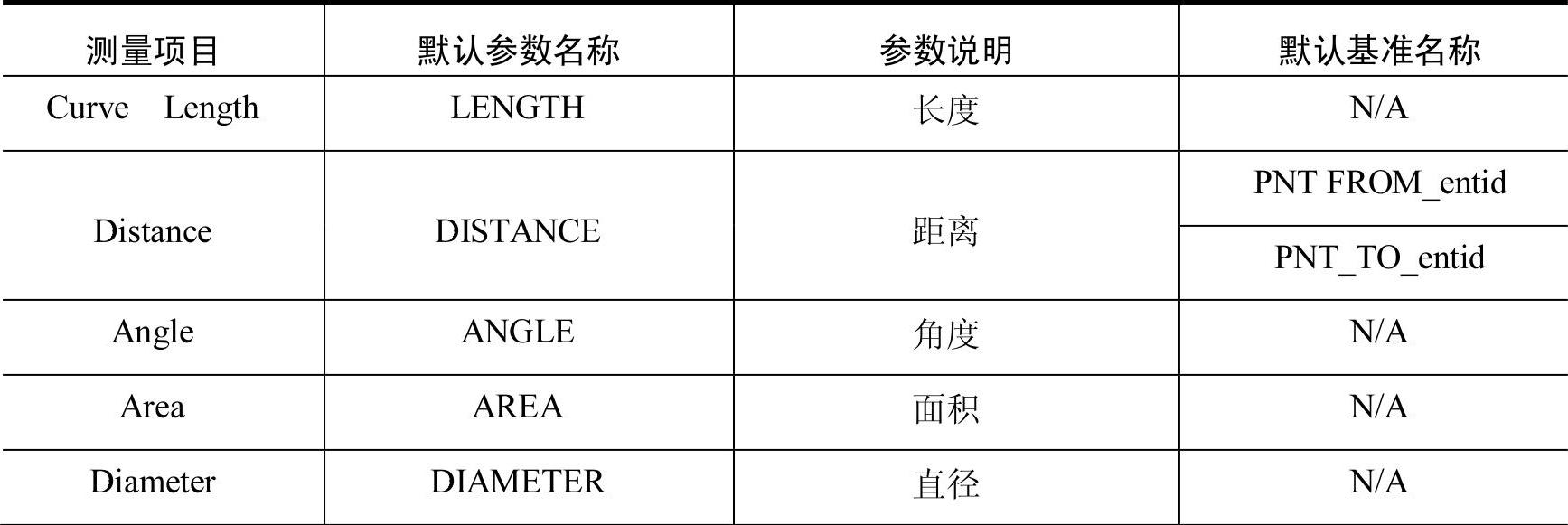

测量功能见表11.1。

表11.1 测量功能


下面举例说明测量分析特征的创建过程,打开图11.2.2所示的零件模型,创建后的模型树如图11.2.3所示。

Step1.设置工作目录和打开文件。

(1)将工作目录设置至D:\creo2.2\work\ch11\ch11.02。

(2)打开文件bme_area.prt。

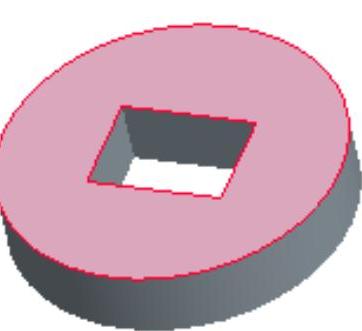

图11.2.2 例子


图11.2.3 模型树

Step2.在978-7-111-42423-9-Chapter11-22.jpg功能选项卡978-7-111-42423-9-Chapter11-23.jpg区域中,选择978-7-111-42423-9-Chapter11-24.jpg命令。

Step3.系统弹出图11.2.4所示的“测量:面积”对话框,在该对话框中进行如下操作:

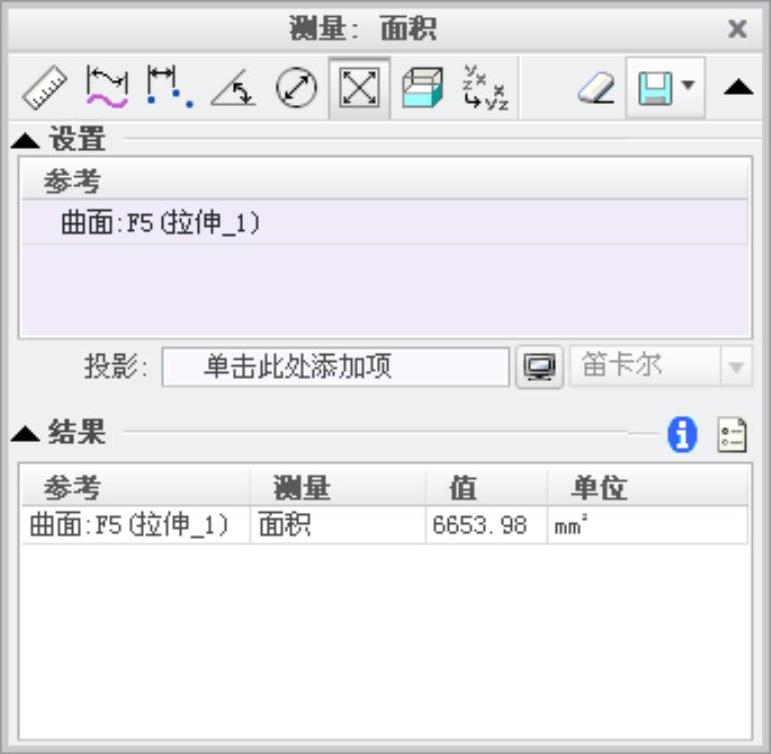

图11.2.4 “测量:面积”对话框

(1)选择测量对象。选取图11.2.2所示的模型表面,测量结果自动显示在结果区域中。

(2)生成特征。在对话框中单击978-7-111-42423-9-Chapter11-26.jpg按钮,在系统弹出的图11.2.5所示的界面中选中978-7-111-42423-9-Chapter11-27.jpg单选项,在其下的文本框中输入特征名称TOP_AREA,单击978-7-111-42423-9-Chapter11-28.jpg按钮。

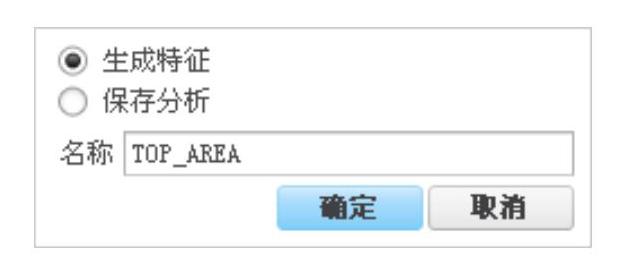

图11.2.5 “保存“界面
