12.4.1  阵列识别

12.4.1 阵列识别

使用阵列识别命令识别阵列中相似的对象，方便对齐进行统一操作，下面以图12.4.1所示的例子介绍阵列识别的操作方法。

Step1.将工作目录设置至D：\creo2.2\work\ch12\ch12.04。打开文件array_ex.prt。

Step2.选择凸台曲面。选择图12.4.2所示的模型表面，单击功能选项卡区域中的“凸台”按钮，系统选中图12.4.3所示的凸台曲面。

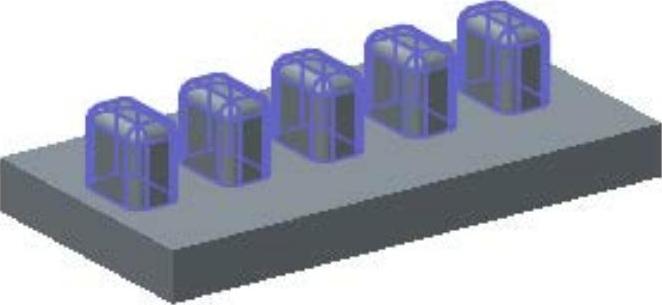

图12.4.1 打开模型文件

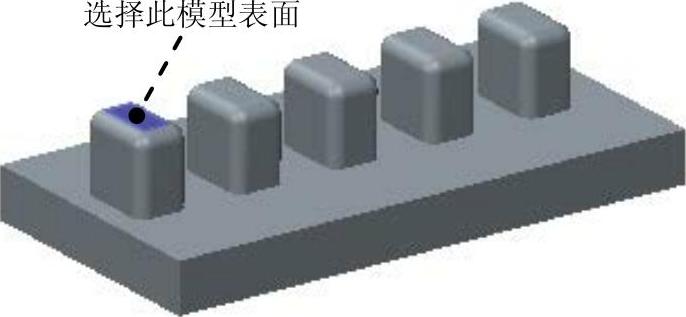

图12.4.2 选择基础曲面

(https://www.daowen.com)

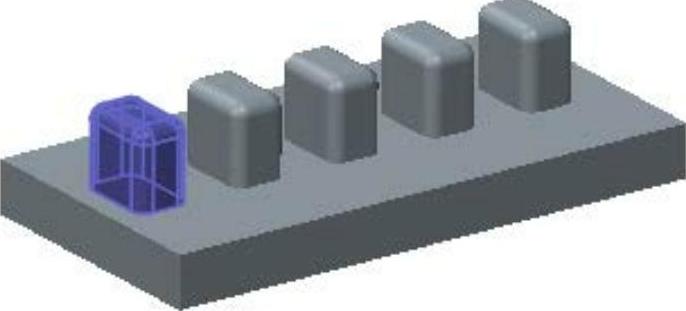

图12.4.3 选择凸台曲面

Step3.阵列识别。单击功能选项卡区域中的“阵列识别”按钮，系统弹出图12.4.4所示的“阵列识别”操控板，单击按钮，结果如图12.4.5所示。

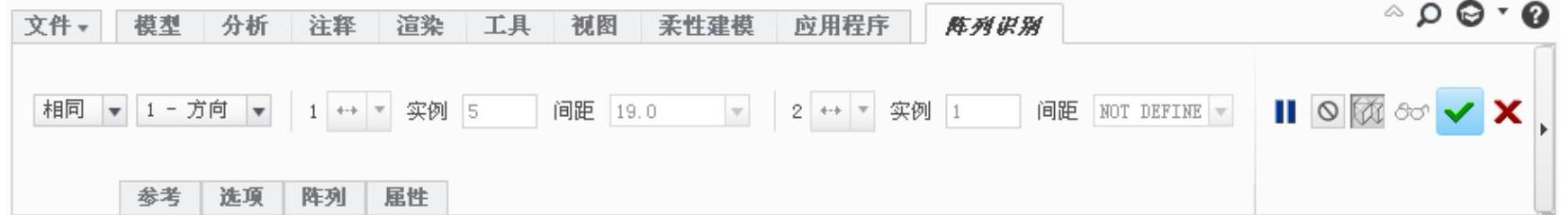

图12.4.4 “阵列识别“操控板

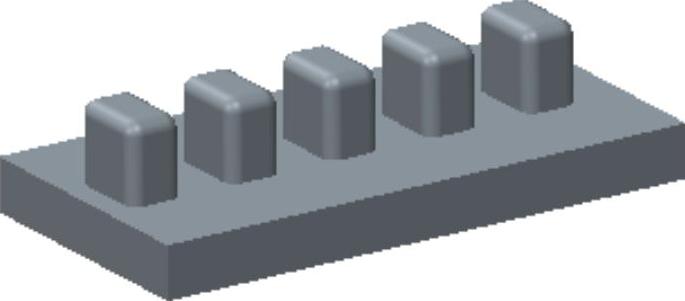

图12.4.5 识别结果
