12.3.5 柔性替代
使用替代命令可以选择用不同的曲面替代选定要编辑的曲面。下面以图12.3.38所示的例子介绍替代的操作方法。
Step1.将工作目录设置至D：\creo2.2\work\ch12\ch12.03。打开文件replace_ex.prt。
Step2.选择要替换的曲面。选择图12.3.39所示的模型表面为要替换的曲面。

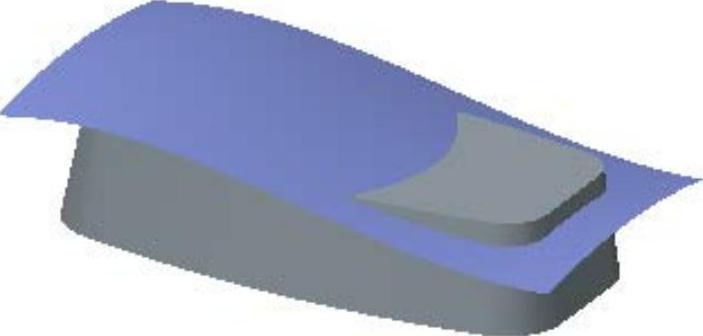

图12.3.38 打开模型文件

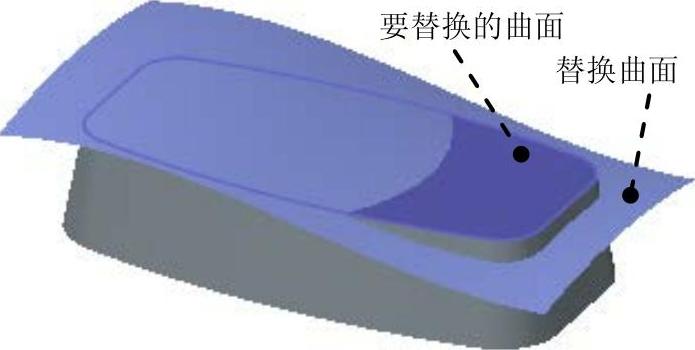

图12.3.39 选择曲面
Step3.选择替换曲面。单击
功能选项卡
区域中的“替代”按钮
，系统弹出图12.3.36所示的“替代”操控板，选择图12.3.39所示的曲面面为替换曲面。

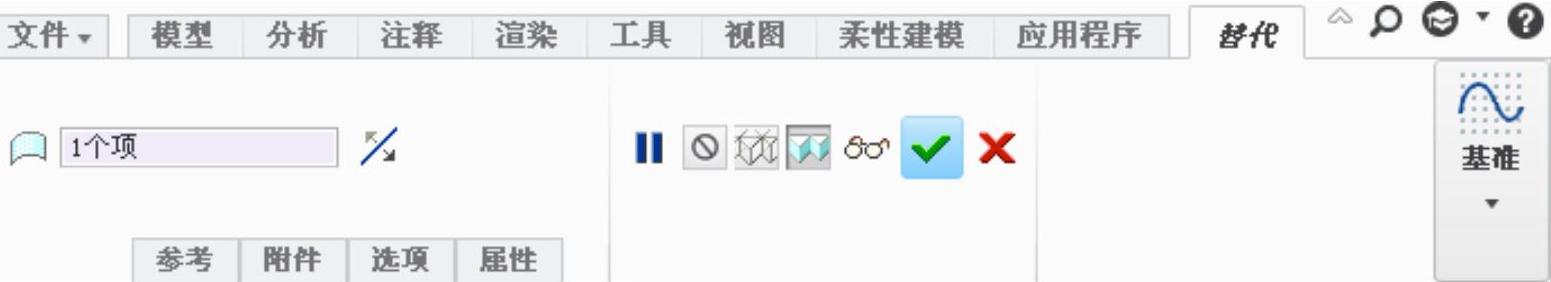

图12.3.40 “替代”操控板
Step4.完成替代。单击
按钮，完成替代操作，结果如图12.3.41所示。

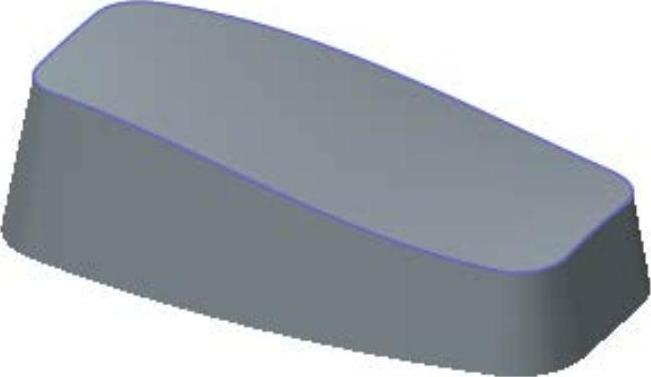

图12.3.41 替代结果
