12.3.6 编辑倒圆角

使用编辑倒圆角命令可以修改选择倒圆角半径或者移除倒圆角特征。下面以图12.3.42所示的例子介绍编辑倒圆角的操作方法。

Step1.将工作目录设置至D：\creo2.2\work\ch12\ch12.03。打开文件round_edit_ex.prt。

Step2.选择圆角曲面。选择图12.3.42所示的圆角曲面为基础曲面，单击功能选项卡区域中的“几何规则”按钮，系统弹出“几何规则”对话框。在对话框中选中复选框，单击按钮，系统选中图12.3.44所示的圆角曲面对象。

(https://www.daowen.com)

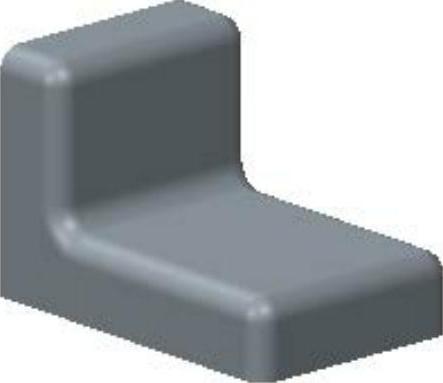

图12.3.42 打开模型文件

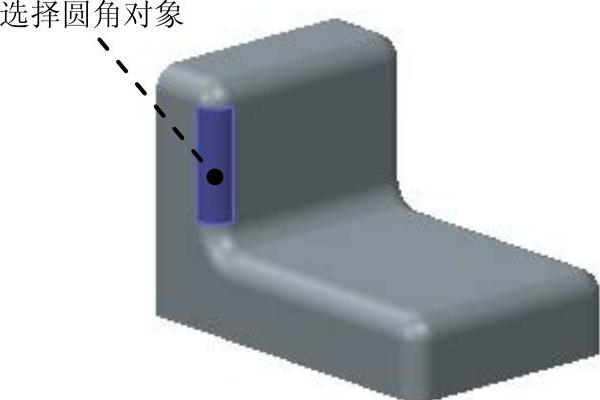

图12.3.43 选择圆角对象

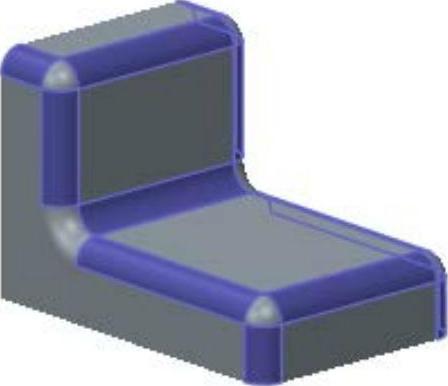

图12.3.44 选择等半径曲面

Step3.修改圆角半径。单击功能选项卡区域中的“编辑倒圆角”按钮，系统弹出图12.3.45所示的“编辑倒圆角”操控板，在操控板的文本框中输入值1.5。单击按钮，结果如图12.3.46所示。

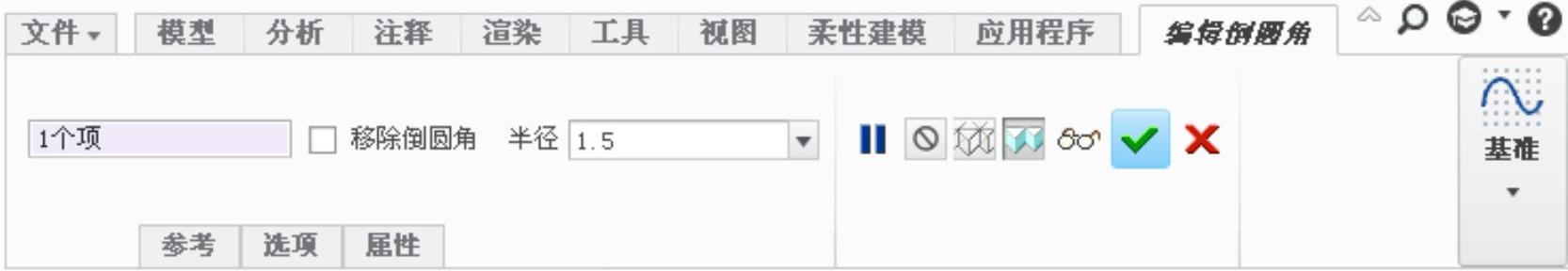

图12.3.45 “编辑倒圆角”操控板

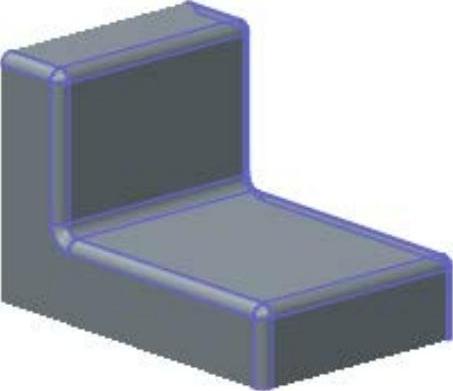

图12.3.46 修改半径

Step4.选择圆角曲面。选择图12.3.47所示的圆角曲面对象。

Step5.移除圆角曲面。单击功能选项卡区域中的“编辑倒圆角”按钮，系统弹出“编辑倒圆角”操控板，在操控板中选中复选框，在图12.3.48所示的选项卡的区域选中复选框，单击按钮，结果如图12.3.49所示。

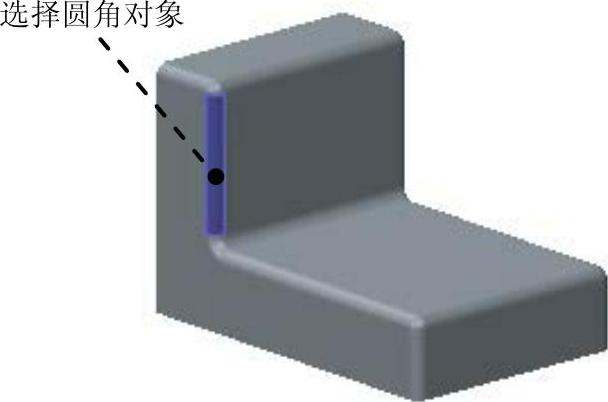

图12.3.47 选择圆角对象

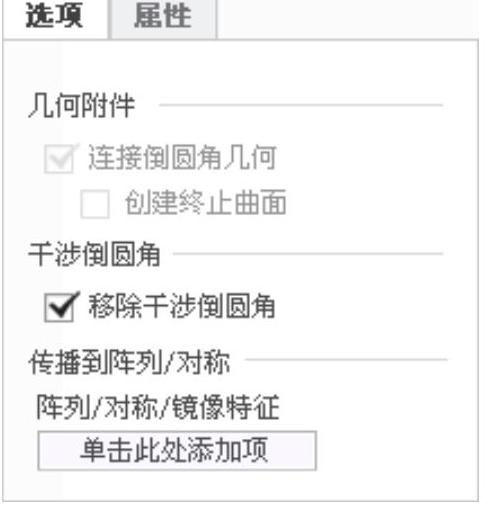

图12.3.48 “选项“选项卡

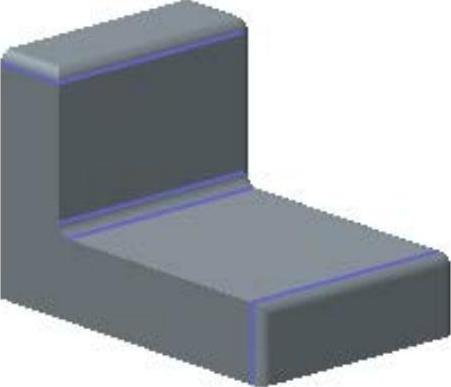

图12.3.49 修改结果
