数控冲剪复合机

数控冲剪复合机是将数控冲床与数控直角剪复合成一台设备，两者可以共用一套数控系统、液压系统和送料机械手，降低了制造成本，节省了机床占地面积，且可将板材的冲孔、成形及剪切工序一次完成。若在一大张板材上冲制多个零件时，也可将部分已冲孔零件先行剪下，送入后续折弯工序，以提高生产率。

意大利萨瓦尼尼公司生产的冲剪复合机S4在本篇第一章第四节中已有介绍，现将S4.30和S4.40两种型号的技术参数见表6-6-4。

S4复合机带有13个固定夹子的机械手，运行速度110.6m/min，定位精度0.06mm。多个夹子的机械手有利于小尺寸薄板的夹持。

济南捷迈生产的PS31250型及江苏金方圆生产的冲剪复合机的主要技术参数见本篇第一章第四节。

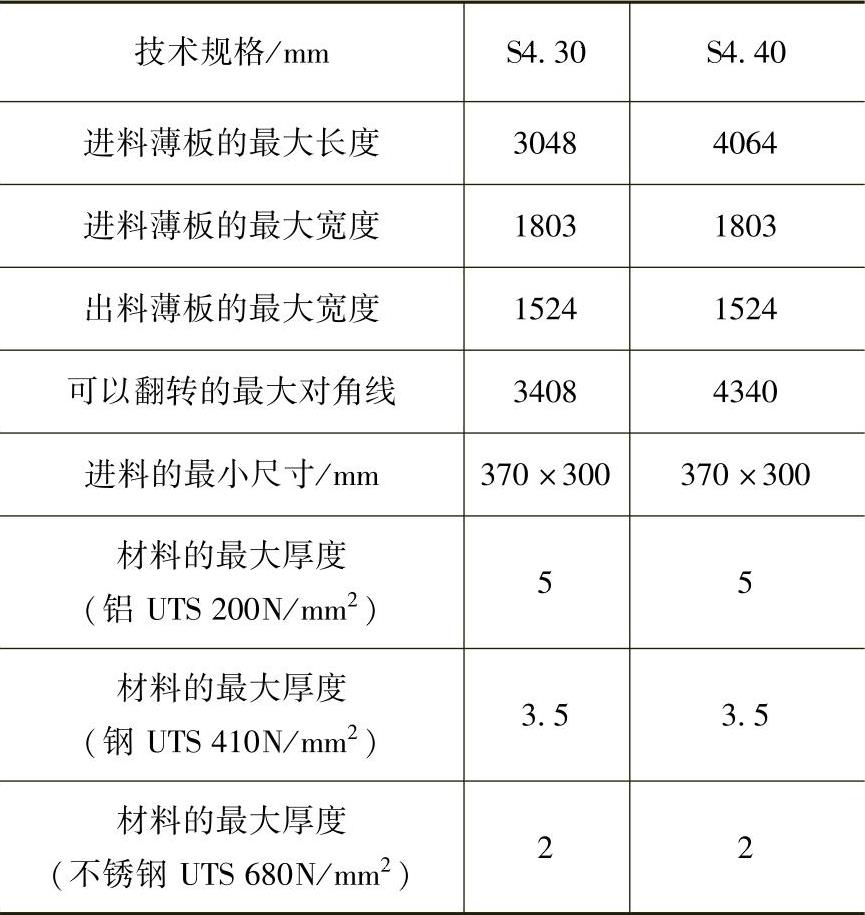

表6-6-4 S4冲剪复合机技术参数（Salvagnini）
