毛坯加热过程中的传送装置

一 、毛坯加热过程中的传送装置

毛坯加热工序中需解决坯料送进加热炉和从炉中取出坯料的问题。不同的加热炉，其加热装出料装置也不同。

1.推杆式加热炉的推进式推料装置

该装置一般设在加热炉的进料口，常采用气缸推料。图7-5-1所示为带长推料杆的气动推料装置，它可以推进坯料并可将炉中坯料排空。长推料杆做成框架式结构，在框架两边对称位置上焊有若干对挡台5，相邻挡台间的距离s等于推料气缸4的行程。活动插杆6穿过横梁7，气缸4的活塞杆驱动横梁，使推料框架2做往复运动进行推料。

2.转底式加热炉装出料机

转底式加热炉的装出料通常用两台专用机械手来完成，即用装料机械手把坯料从装料口送到炉膛中，用出料机械手把加热好的坯料取出并放到输送带上，再送往模锻设备。

图7-5-2所示为配置在10t模锻锤生产线上的转底加热炉的装出料机械手。该机械手具有前进和后退、手臂上倾和下倾、夹钳的夹紧和松开等动作；该机械手的台架是固定的，小车和手臂在台架上运动，除小车由电动机驱动外，其他动作均为气动。

3.室式加热炉用装出料机

该出料机请参阅本篇第二章。

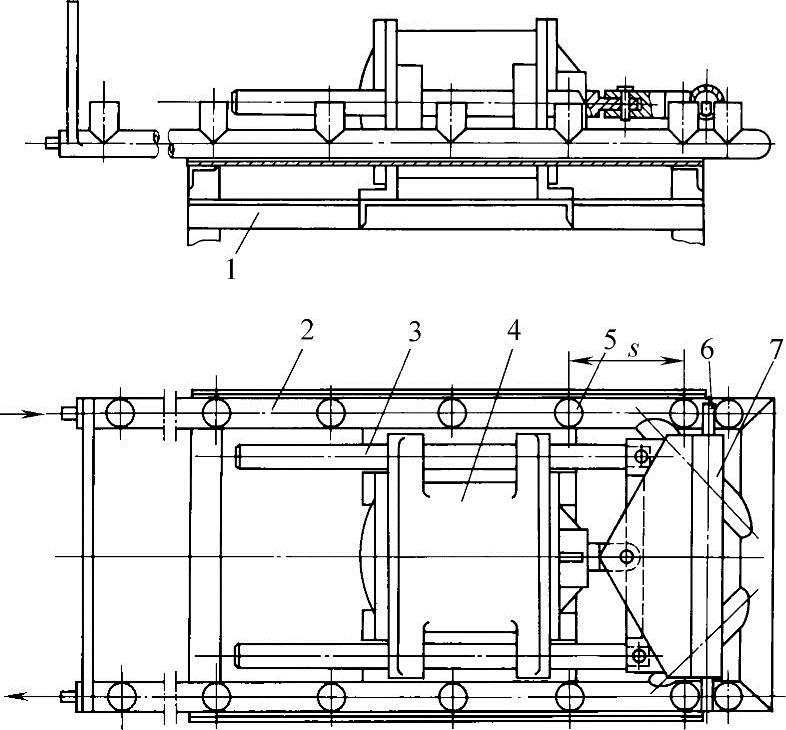

图7-5-1 带长推料杆的推料装里

1—底架 2—推料框架 3—导向轴 4—气缸 5—挡台 6—活动插杆 7—横梁

（图中箭头所示，为冷却水出、入口）

图7-5-2 固定式装出料机械手

1—电动机 2—小车 3—升降机构 4—后支承座 5—前吊架轴 6—手臂 7—固定支架 8—减速器
