多辊板料校平机

用于对弯曲变形的板材施加交变载荷，使其产生正反方向的多次弯曲，材料的屈服强度逐渐降低，板材原有的变形逐渐减小或消失。多辊板料校平机的工作原理如图8-4-6所示。

多辊板料校平机是由上、下两排交错排列的工作辊组成，有电动机经过减速器、齿轮分配箱、万向联轴器驱动，上排辊列在平行排列式（见图8-4-6a）中可上下调节，在倾斜排列式（见图8-4-6b）中除可上下调节外，还可摆动一个较小的角度。平行排列式多用于校平厚度大于12mm厚钢板，倾斜排列式多用于校平厚度小于4mm薄钢板。辊距和辊子数量都直接影响到钢板的校平质量，辊距取得大了，降低校平精度，取小了，又增加工作辊身上的压力（P_t～P_n）。板料校平时，要根据板厚预先调整好上排工作辊的压下量，以保证校平质量。

我国生产的多辊板料校平机的技术参数见表8-4-4。

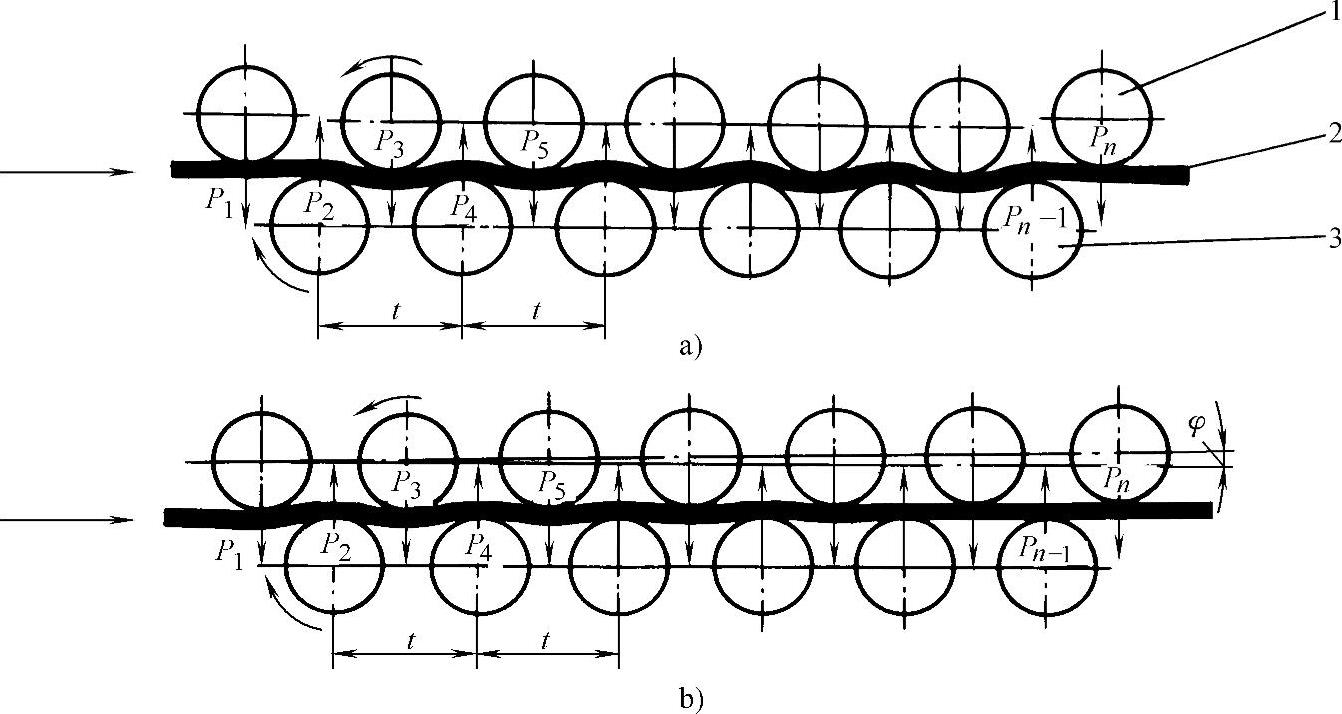

图8-4-6 多辊板料校平机工作原理图

a）上下工作辊列平行排列式 b）上下工作辊列倾斜排列式 1—上工作辊 2—校平板材 3—下工作辊
