多条带料剪切机

多条带料剪切机多用来对宽度较大的卷料，根据用户需要，同时裁剪成多条相同或不同宽度的带料，经收卷机重卷成盘料。在开卷校平纵剪线上使用的较多，也有用来作修剪带料的边缘等。这种机器剪切的带料厚度最大可达12mm，使用较多的是厚度小于4mm，有些强度较高的材料，采用拉力式剪切时最小厚度可达0.05mm，但剪切质量不易保证。该机器上下刀盘轴上一般可以配置12对刀盘，对于一些薄板窄条料，国外有的公司产品可配置刀盘数多达42对，可同时剪切出41条窄条料。大多数纵向剪切线上使用的多条带料剪切机，由于辅助装置的结构限制、剪切质量以及调节的方便性等因素的影响，多将剪切的条数限制在20条范围内。剪切带料的最大宽度一般小于2000mm，最小宽度与条料厚度有关。

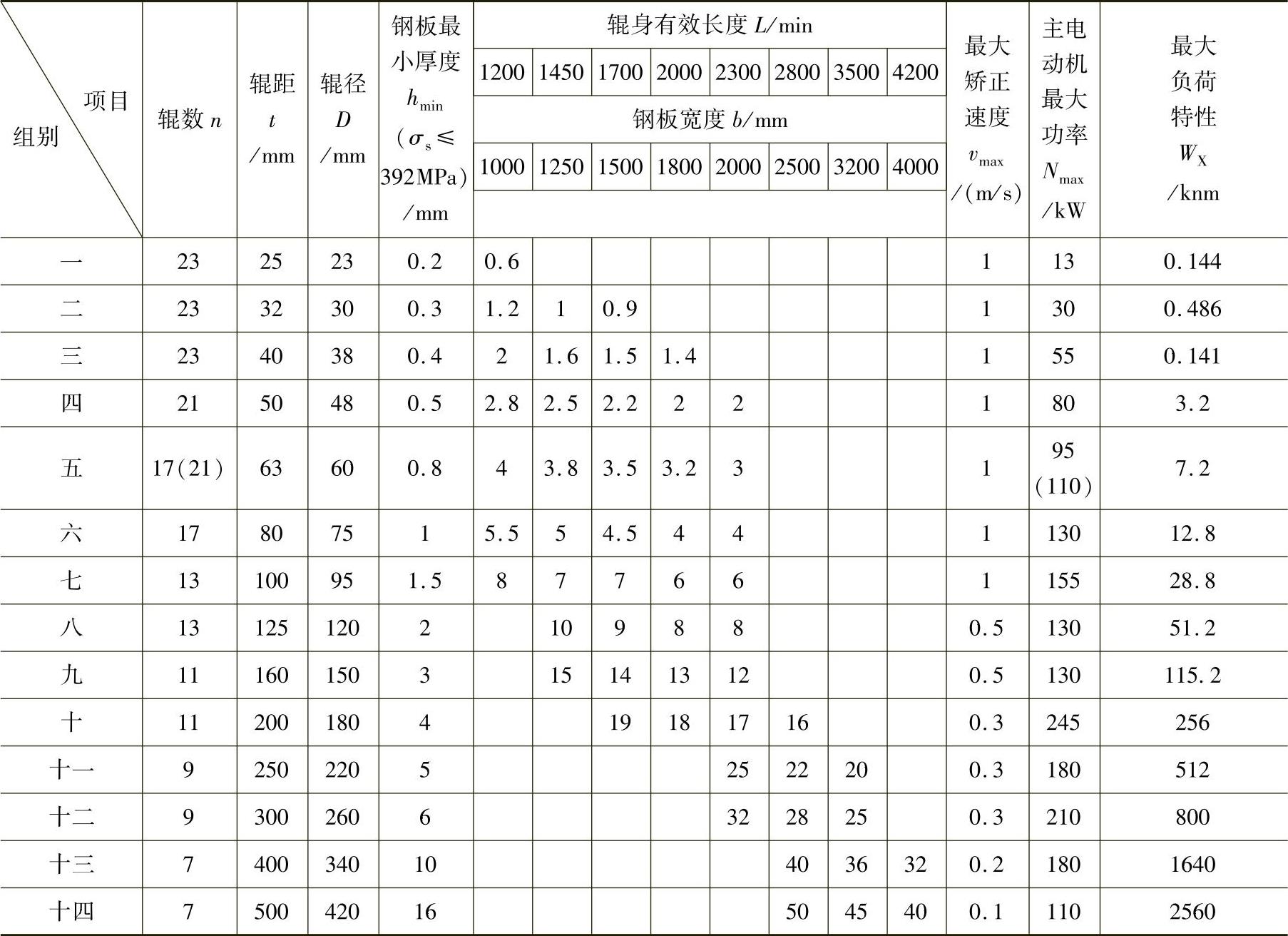

表8-4-4 辊式板材矫平机技术参数

多条带料剪切机是由机身1、可移动刀盘轴座2、固定刀盘轴座3和传动系统4组成，传动系统是由电动机通过减速器、万向联轴器与上下刀盘轴连接，其结构外形如图8-4-7所示。

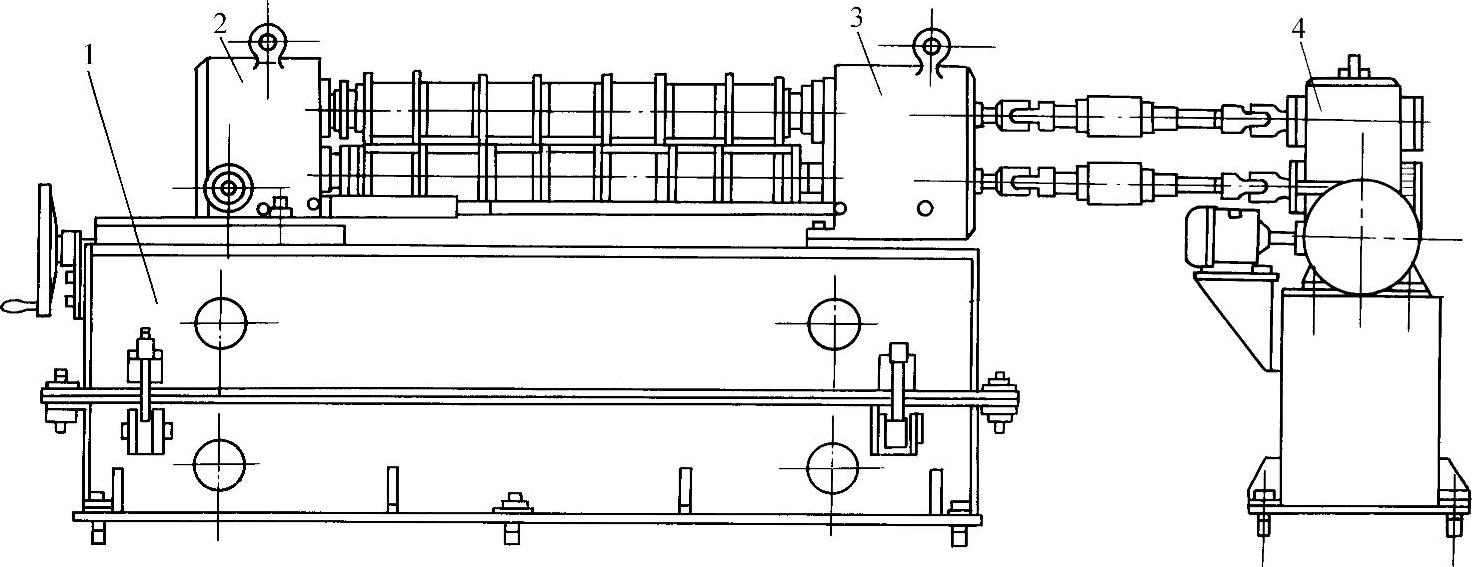

图8-4-7 多条带料剪切机外形图

1—机身 2—可移动刀盘轴座 3—固定刀盘轴座 4—传动系统
