五、收卷机

收卷机用来将条料或窄条料收卷成卷料。收卷机卷筒的涨缩及钳口的夹紧，有用液压驱动和机械驱动两种。液压驱动是由液压系统中的活塞杆带动斜楔，使卷筒涨开和钳口夹紧，主要用于大规格的宽带料或条料收卷。机械驱动是通过螺旋副带动多杆机构，使卷筒涨开及钳口夹紧，多用于小规格窄带料或纵剪后的条料收卷。下面介绍液压驱动式收卷机（见图8-4-8）。

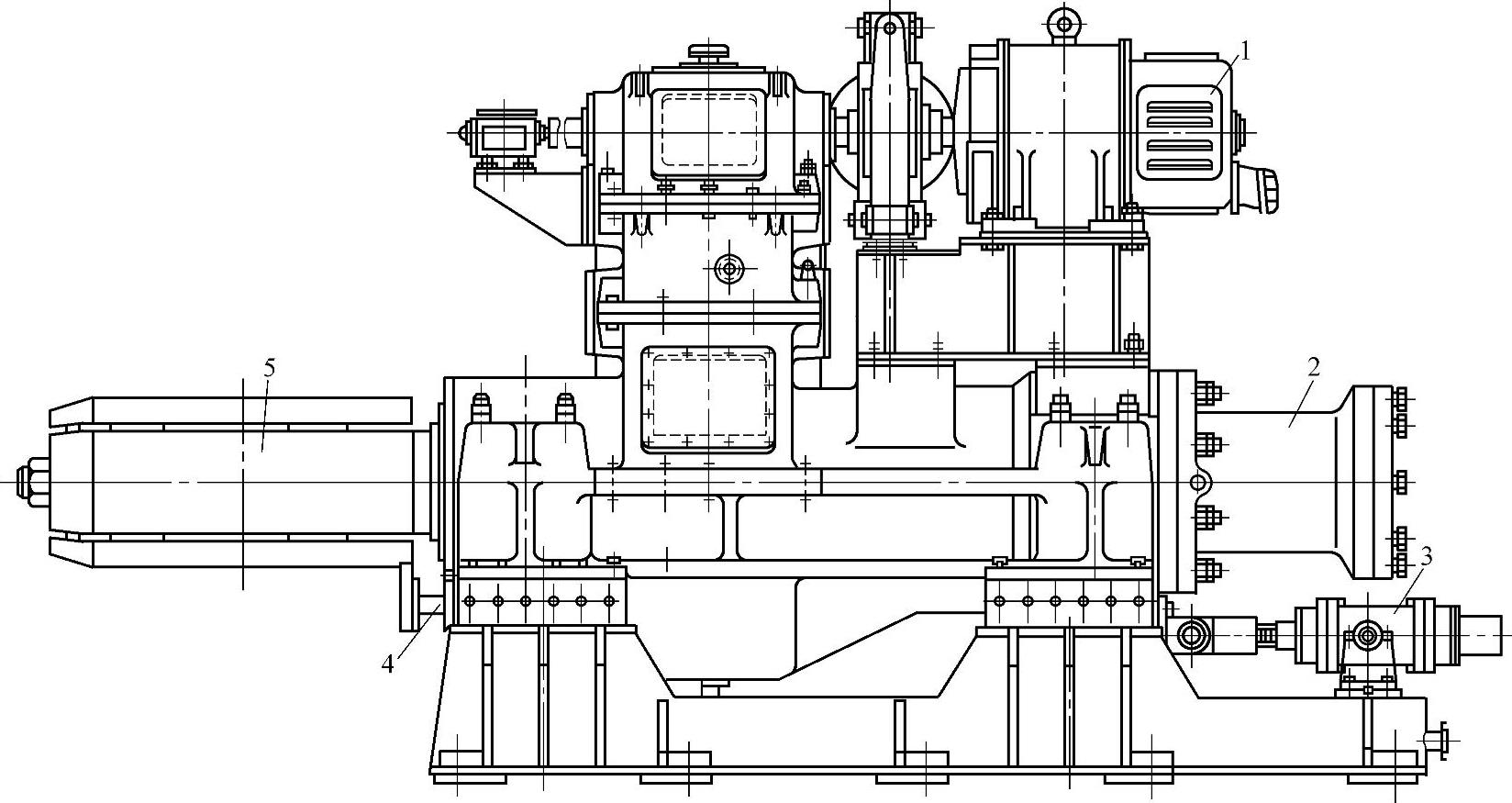

图8-4-8 收卷机外形图

1—电动机 2—轴向涨缩液压缸 3—卷取机浮动液压缸 4—带卷出料装置 5—卷筒

由电动机1经过齿轮减速装置，带动卷筒5旋转。并设有卷筒胀缩用的轴向涨缩液压缸2。为了保证带钢边缘卷齐，在收卷机上设有浮动缸3，以实现跑偏控制。收卷机上还设有带卷液压缸推出装置4。

一般情况下收卷机采用单支承形式，设辅助支撑，运转平稳。

收卷机基本结构与开卷机相似，但其楔形滑座为整体式，以增强卷筒支承刚性。

收卷机卷筒上有四块弓形板，经液压缸推拉斜楔可以径向涨缩，涨开时其中两块弓形板构成一付夹钳，用于夹紧板条头部，卷筒回转完成对板条的收卷。

收卷机由交流电动机驱动，交流变频调速器调速。传动链中设有制动器。收卷过程中，随卷径的增加，控制系统控制收卷电动机自动减速，使其线速度与纵剪机相适应。
