一、作用和分类

一 、作用和分类

（一）作用

锻造炉的燃烧产物在炉膛内与被加热金属进行热交换后再通过余热利用装置经排烟系统排入大气。

排烟系统由烟道、排烟装置（烟囱、排烟机、排烟罩、喷射器）和附属设备（烟道闸板和除尘设备）组成。

排烟系统的作用是：

1）将燃烧产物持续而稳定地排入大气。

2）控制炉压，均布气流，控制炉温及其均匀性，控制炉气与工件的热交换条件。

3）保证炉子具有良好的劳动环境，使热烟气能顺利从烟囱排出而不从炉膛孔隙冒出。为此，要求排烟系统设计合理和烟囱要有足够的抽力。

（二）分类

排烟系统随排烟方式而异，通常分自然排烟和机械排烟两类。前者指利用烟囱的抽力排烟；后者指利用排烟机或喷射器排烟。烟囱自然排烟是工业炉采用的一种主要排烟方式。

用排烟机（通常为离心式风机）排烟时，称为直接式机械排烟；用喷射器排烟时，称为间接式机械排烟。图9-4-38所示是一种喷射排烟装置示例。

自然排烟与机械排烟的比较见表9-4-37。

烟囱排烟方式由于工作可靠，无需其他动力消耗和检修维护方便而得到广泛应用。

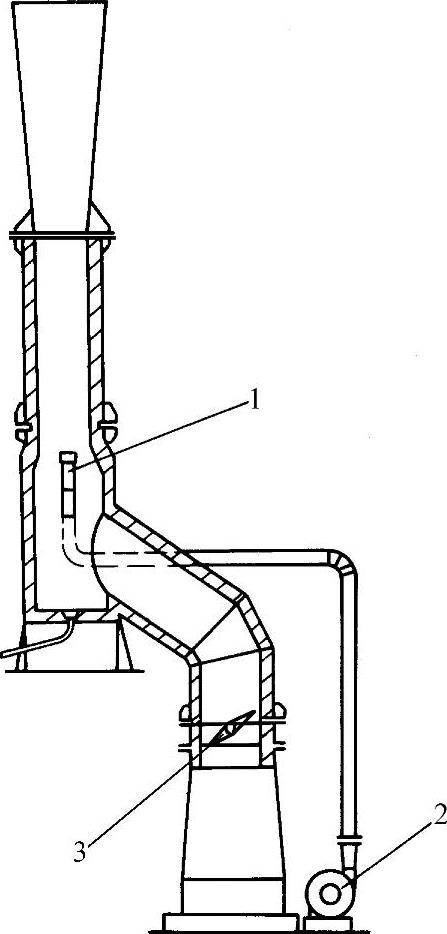

图9-4-38 喷射排烟装置

1—喷射器 2—风机 3—阀门

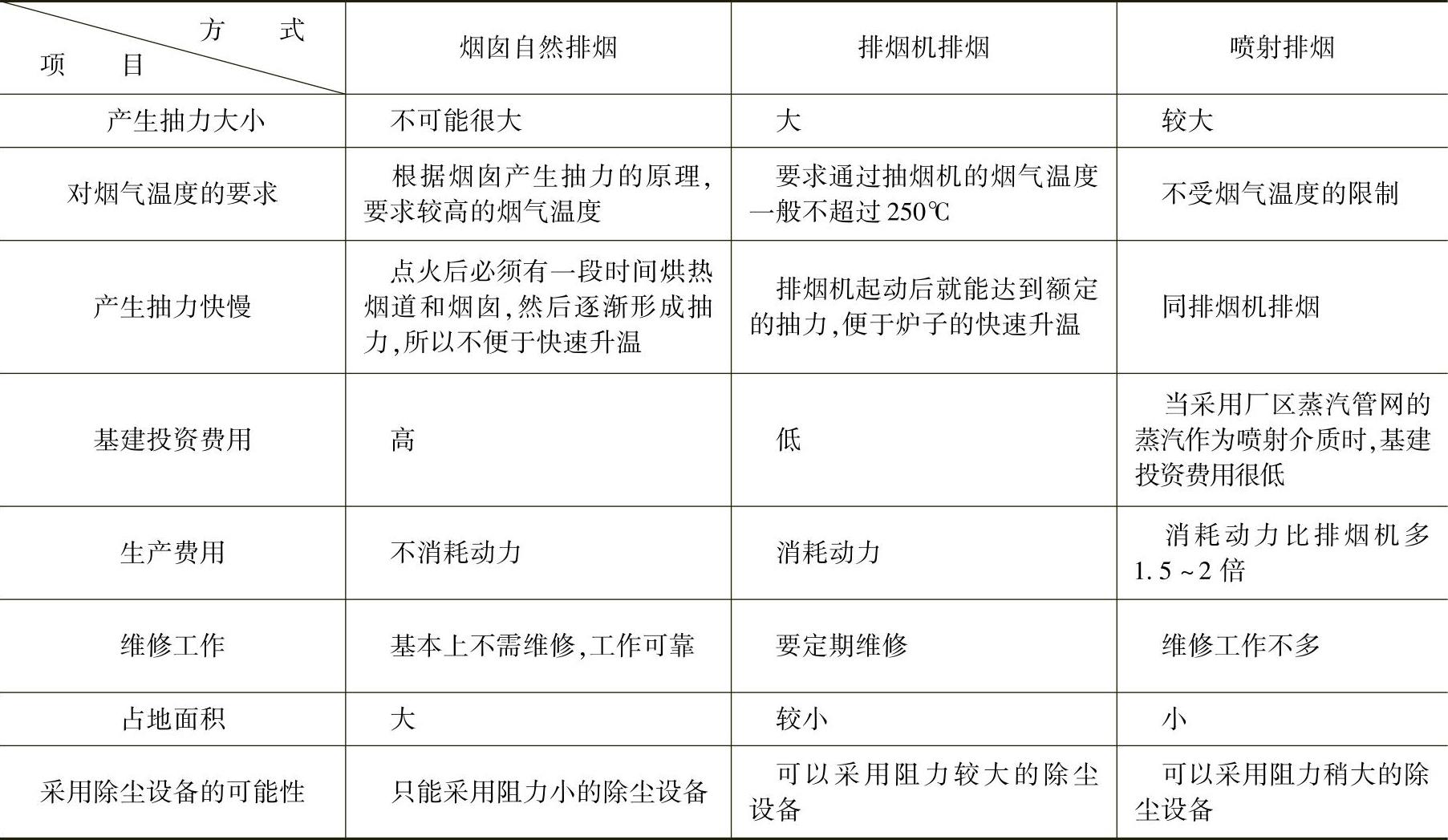

表9-4-37 自然排烟和机械排烟的比较
