3.2.2　图形分割

3.2.2　图形分割

图形分割可以在一个图形窗口内绘制若干个独立的图形.分割后的图形窗口由若干个绘图区组成，每个绘图区可以建立独立的坐标系绘制图形，称为子图.MATLAB中提供subplot函数来分割图形窗口.调用格式为：

subplot(m，n，p)

其中，m和n表示将当前图形窗口分割成m×n个绘图区，即m行，每行n个绘图区；p是区号，按行优先排号，可以取1～mn.当选定p时，第p个区为当前活动区.在每个绘图区可以以不同的坐标单独绘制图形.

例3.11　在一个图形窗口中同时绘制正弦、余弦、正切和余切曲线.

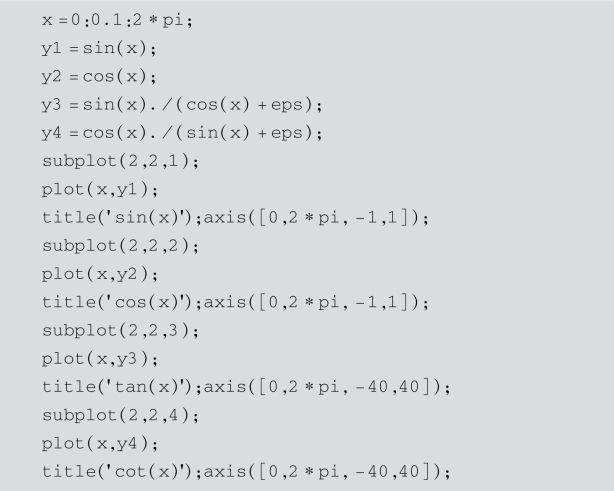

解：程序如下：

程序运行结果如图3-13所示.这里程序的第4行和第5行出现了eps，它是2＾（-52），近似为2.2×10-16.这种特殊的表达式在避免被0除时是很有用的.

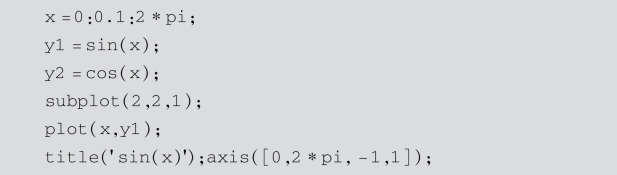

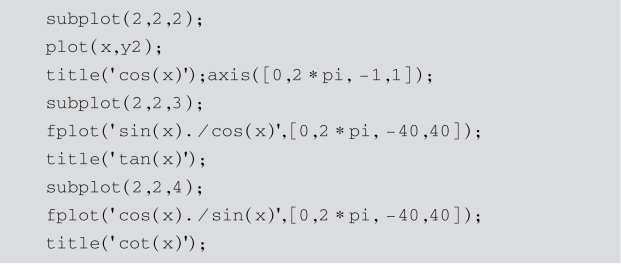

如果绘制正切和余切函数图像时，采用fplot函数，图像会得到改进.程序如下：

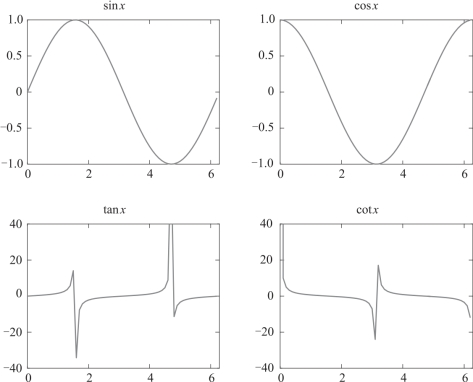

图3-13　用subplot函数绘制正弦、余弦、正切和余切曲线
