3.2.3　图形标注

3.2.3　图形标注

绘制图形时，可以对图形加上一些说明，如图形名称、坐标轴说明及在图形的某一坐标点对图形曲线进行说明等，称为图形标注.MATLAB中常用的图形标注函数及具体调用格式为：

title(string)

xlabel(string)

ylabel(string)

text(x，y，string)

legend(string1，str ing2，…)

其中，title和xlabel、ylabel函数分别说明图形和坐标轴的名称；text函数在坐标（x，y）处添加图形说明；legend函数用于将绘制曲线所用线型、颜色或数据点标记图例放在图形空白处.

需要注意的是，图形标注也可以在图形窗口中进行添加和修改.

以上各函数中的说明文字，除使用标准的ASCII字符外，还可以使用LaTex（目前流行的数学排版软件）格式的控制字符，这样可以添加希腊字母、数学符号和公式.

例如，text（2，3.5，sin（{＼omega}t＋{＼alpha}））就会在图形坐标（2，3.5）处标注sin（ωt＋α）.还可以用LaTex中＼bf、＼it、＼rm控制字符分别定义黑体、斜体和正体.例如title（{＼bf MATLAB}）就会在图形上部中间出现MATALB黑体显示.LaTex格式要用花括号{}括起来.表3-2给出了LaTex中部分常用字符.

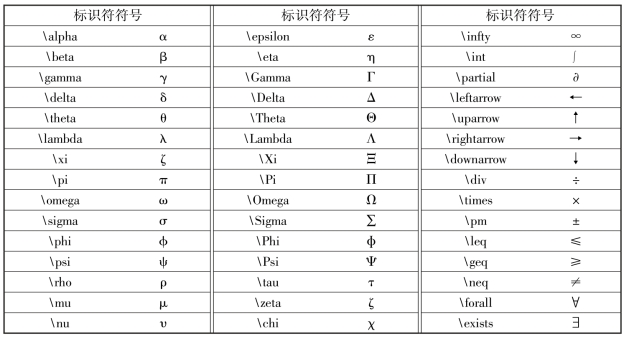

表3-2　常用LaTex字符

除了在说明中添加字符外，还可以通过LaTex命令来定义上标和下标，这样可以使图形标注更加丰富多彩.如e＾{2x}对应e2x，X＿{12}对应X12.
