3.2.4　坐标控制

3.2.4　坐标控制

绘制图形时，由于MATLAB自动选择坐标刻度，一般情况下用户不必选择坐标轴的刻度范围.但是如果用户对坐标系不满意，还可以利用axis函数进行重新设定，调用格式为：

axis([xmin xmax ymin ymax])

这里需要注意的是xmin、xmax、ymin和ymax之间是用空格分隔的.这个函数如果增加z轴的取值范围，同样可以用于三维坐标系.

axis函数的功能十分丰富，常用的格式还有：

axis equal　%横坐标和纵坐标采用等长刻度

axis square　%采用正方形坐标系（默认是矩形）

axis auto　%使用默认设置

axis off　%取消坐标轴

axis on　%显示坐标轴

需要给坐标加网格线时，用grid on命令；去掉网格线时，用grid off（默认形式）命令.给坐标加边框用box on（默认形式），不加边框用box off命令.

例3.12　绘制分段函数曲线

要求打网格，不加边框，并添加图形标注.

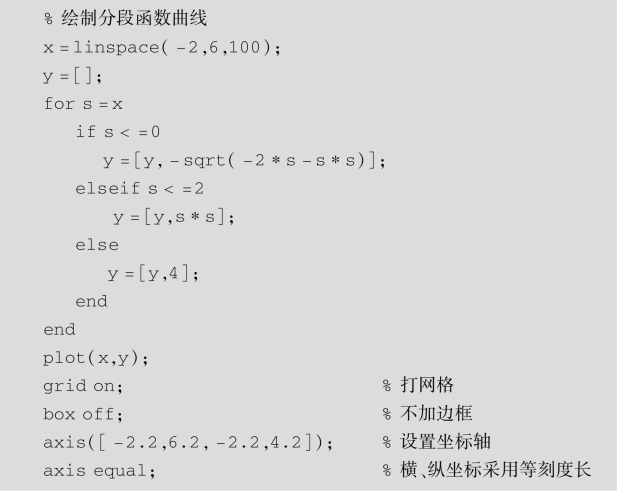

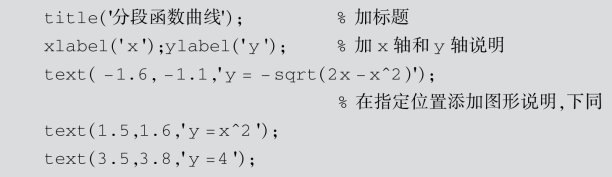

解：程序如下：

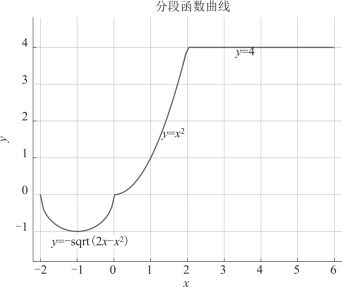

程序运行结果如图3-14所示.

图3-14　分段函数曲线
