四冲程汽油机的工作原理

二、四冲程汽油机的工作原理

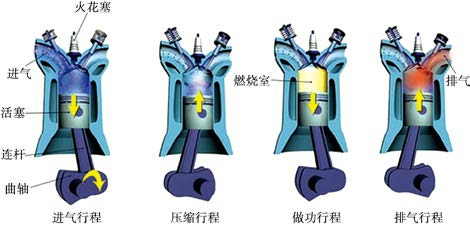

四冲程发动机的四个冲程是：进气冲程，压缩冲程，做功冲程和排气冲程。如图1-30所示。

1.进气冲程

（1）作用：吸入混合气。

（2）过程：活塞在曲轴的带动下由上止点移至下止点。此时进气门开启，排气门关闭，曲轴转动180°。在活塞移动过程中，汽缸容积逐渐增大，汽缸内气体压力降低，汽缸内形成一定的真空度，空气和汽油的混合气通过进气门被吸入汽缸，并在汽缸内进一步混合形成可燃混合气。

2.压缩冲程

（1）作用：压缩混合气，为燃烧创造条件。

（2）过程：压缩冲程时，进、排气门同时关闭。活塞从下止点向上止点运动，曲轴转动180°。活塞上移时，工作容积逐渐缩小，缸内混合气受压缩后压力和温度不断升高。

3.做功冲程

（1）作用：燃烧高温高压气体膨胀做功。

（2）过程：当活塞接近上止点时，由火花塞点燃可燃混合气，混合气燃烧释放出大量的热能，使汽缸内气体的压力和温度迅速提高，高温高压的燃气推动活塞从上止点向下止点运动，并通过曲柄连杆机构对外输出机械能。

4.排气冲程

（1）作用：排出膨胀做功后的废气。

（2）过程：排气门开启，进气门仍然关闭，活塞从下止点向上止点运动，曲轴转动180°。排气门开启时，燃烧后的废气一方面在汽缸内外压差作用下向缸外排出，另一方面通过活塞的排挤作用向缸外排气。

提示：（1）一个工作循环活塞往返2次，一个工作循环曲轴转2圈（720°），一个工作循环做功1次；

（2）在四个冲程中，只有做功冲程是活塞带动曲轴转动，其他三个冲程都是曲轴带动活塞运动。
