3.6.2 施工建设阶段
3.6.2.1 几何校核
施工建设管理主要是以设计成果为基础，通过收集整合、分析公路工程项目实施过程中的过程数据信息，实现对工程进度、质量和投资三大要素的控制。除了施工进度的推演技术外，公路建设过程还有质量控制的要求。为了保证公路位置的准确性，须对施工场地的建筑红线桩和中（边）桩点进行严格的校核。由于公路BIM模型中存储了整个项目完整的边桩、中桩及路面任一点信息，因此只要与专业GPS手持终端实现即时通信，即能实现中桩边桩位置的误差校核，其原理如图3-6-4所示。

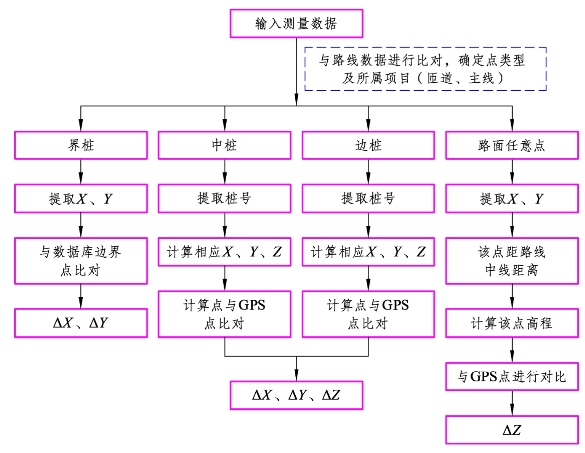

图3-6-4 几何质量校核原理
3.6.2.2 BIM技术在施工方案中的应用管理
根据BIM提供的工程施工方案，项目管理人员可对正在施工的工程过程进行直观理解，并了解各项施工作业工艺流程中的先后顺序和施工时间节点之间所存在的交叉现象，从而使工程施工效率达到最大化，保障施工工程的顺利进行。通过使用BIM技术建设三维可视化模型对施工作业进行模拟，从而从模拟结果中分析得到作业时可能存在的安全隐患，同时可将施工中的难点找出，在实际施工作业之前优化施工方案，可最大限度地保证工程的安全性能。并且当在进行高速公路工程项目施工作业的时候，针对施工现场的勘查工作可通过BIM技术实现，从而减小施工现场出现安全漏洞的概率，使施工作业过程中可以保证安全的最大化。当在进行模板安装时，针对于模板之间的缝隙要进行严密检查，避免漏浆现象的产生，最大限度地保障其牢固安全。而模板台车的流通轨迹属于Ⅲ级围岩段，底板垫层铺设在填充混凝土面上。
通过应用BIM技术，在公路工程施工中，进行隧道衬砌施工现场三维信息可视化模型的建立，使工程施工设计人员对公路工程施工建设整体情况的了解更加直观，从而有针对性地制定解决方法，减少施工交错难题。
3.6.2.3 BIM技术在施工阶段的应用管理
在施工过程中，利用BIM技术可使二维层面设计、三维构建模型优化、实际施工过程的精准作业等等一系列流程得以展现，最大化地呈现BIM技术的核心特点。
1.质量管理
在质量管理方面，利用BIM技术，本项目工程的施工作业质量得到了大大提高。就以工程项目的隧道模板安装为例子，隧道模板的作业单位首先是通过BIM技术进行模板安装的建模，并在此三维立体可视化模型上模拟，通过模拟可以得到具体的施工节点、工作构建、工艺要点、加工尺寸和工艺流程顺序等信息，并且进行优化，从而使设计中的缺陷得到有效解决。隧道施工三维可视化模拟如图3-6-5所示。
图3-6-5 隧道施工三维可视化模拟
利用BIM技术，在施工中可对现场进行动态检查，从而对施工过程中是否按照技术交底、相关工程设计图纸、施工作业规范标准和工艺操作等进行检查，并和BIM模型模拟结果进行比较分析，使现场施工作业中可能造成的偏差大幅减少。
2.进度管理
在实际的施工作业过程中，作业人员要实时根据BIM模型模拟的情况，对每一个施工流程进行追踪和比较，通过和施工进度的比较分析，避免施工过程中造成的进度偏差。利用三维模型，可对某些工序提前进行精准设计，从而节约时间，例如在隧道岩体砌筑过程中，可对管线穿孔进行精准预留，施工进度得到加快。隧道风管预留孔洞模拟图如图3-6-6所示。
图3-6-6 风管预留孔洞
3.成本管理
在项目成本管理方面，工程量计量非常重要。在这个环节，每一个施工工艺中需要的构件和结构都要进行详细的说明。隧道支护三维模型如图3-6-7所示。

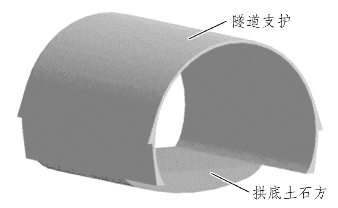

图3-6-7 隧道支护三维模型
按照设备设施的编码方案，BIM咨询单位和各施工参与方共同对设备设施进行编码，对编码手册、编码标准进行编制。通过BIM模型，业主方可直接掌握每种设备材料的价格信息，方便对成本进行管理。
