5.1　废铁的升级技术

由于焚烧过程中的氧化，以及水淬过程中进一步的蚀变，包括堆放过程中的氧化在内，炉渣中的废铁与燃烧之前相比，损失较大，尤其是比表面积大的铁皮类制品，有时所剩无几。

表5-1是某典型炉渣厂对垃圾焚烧炉渣磁选后获得的废铁的分析，由此，废铁大部分是一些铁制用品，如：铁罐头、铁桶、铁箱等铁皮类制品以及铁丝、铁钉、铰链和一些小型废旧钢铁制品。其中以铁皮类制品为主，接近50％。制造这些铁制品的原材料，除了一些钢制品外，如钢丝、钢钉等，大部分都是镀层的碳素钢，即含少量碳的铁，涂层大多数为锌，也有镀锡的，俗称马口铁。垃圾焚烧的温度一般约1 000℃，锌的熔点为419.5℃，沸点900℃，而铁为1 535℃，碳素钢略低，因此焚烧时锌被熔化并挥发，而铁在垃圾焚烧后保留下来。但铁在垃圾焚烧后已经发生了严重的氧化，其氧化程度依据铁制品的厚薄不同而不同，薄的铁皮类制品几乎完全氧化，较厚的表面层发生氧化，内部仍为铁。

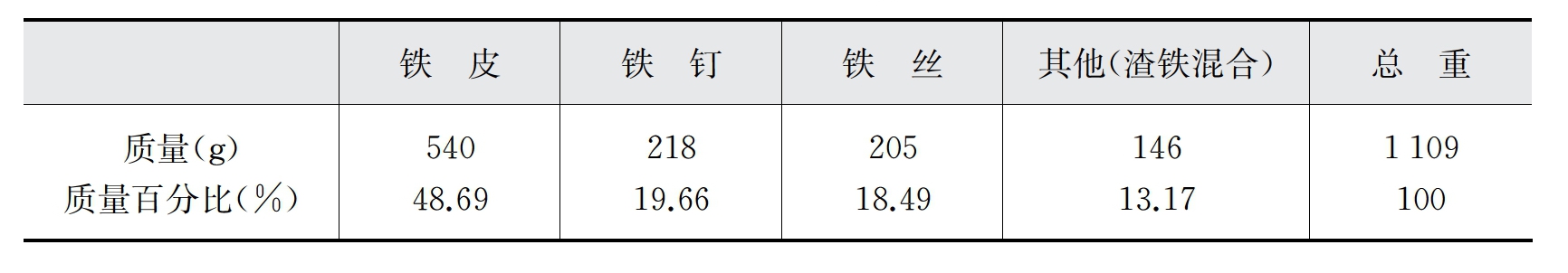

表5-1　焚烧炉渣中铁制品的组成
