8.3.4　压实特性

在沥青混合料旋转压实成型过程中，旋转压实次数与沥青混合料试件压实度的关系曲线如图8-23所示，可以采用压实能量指数CEI（compaction energy index，CEI）评价炉渣沥青混合料的可压实性。压实能量指数CEI是指图8-23所示的压实度曲线下，初始压实次数Nini至竣工压实度（最大理论密度的92％）对应压实次数之间阴影部分面积的大小。压实能量指数CEI越小，表示混合料所需的压实功越小，这种混合料在施工时就越容易压实。

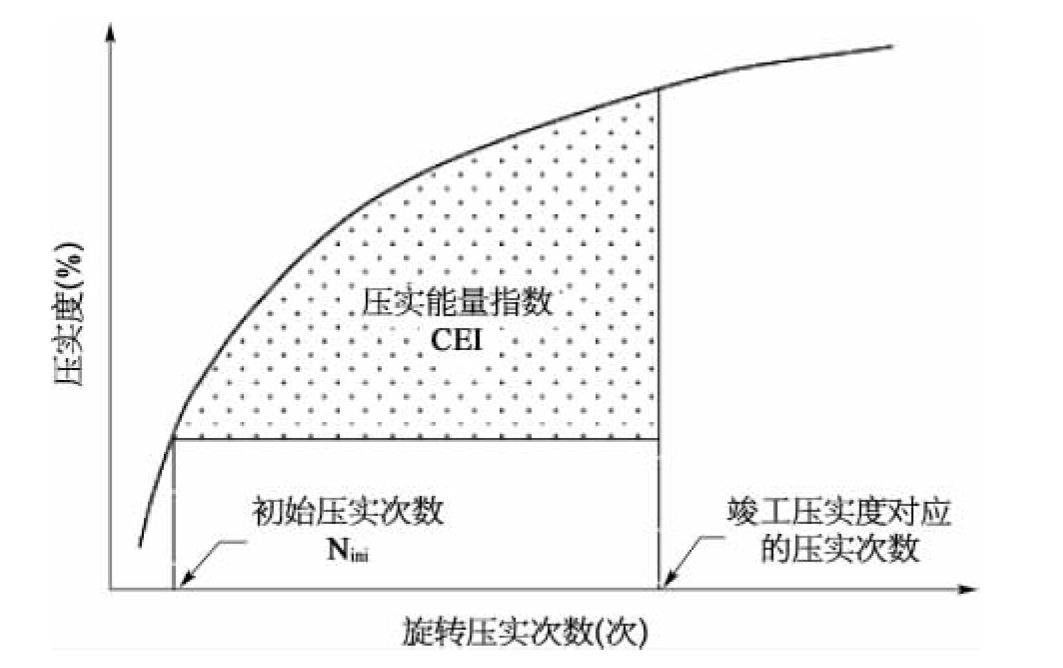

图8-23　沥青混合料的压实度曲线示意图

两种炉渣沥青混合料的压实能量指数CEI随炉渣集料掺量的关系如图8-24所示。分析图中数据可见，炉渣沥青混合料的CEI随炉渣集料掺量增加呈先降后增的趋势，转折点在炉渣集料掺量10％左右。当炉渣集料掺量不超过25％时，炉渣沥青混合料的CEI小于对照组（炉渣集料掺量为0）。这表明，当炉渣集料掺量适宜时，炉渣沥青混合料比普通沥青混合料更易压实，这也许与炉渣沥青混合料的沥青用量较高有关。而当炉渣集料用量较高时，炉渣集料中不规则形状陶瓷、玻璃含量增加，表面粗糙的砖块、熔渣增加，这类颗粒在压实过程中移动、就位阻力大于天然集料颗粒、这降低了沥青的润滑作用，进而降低了混合料的可压实性。

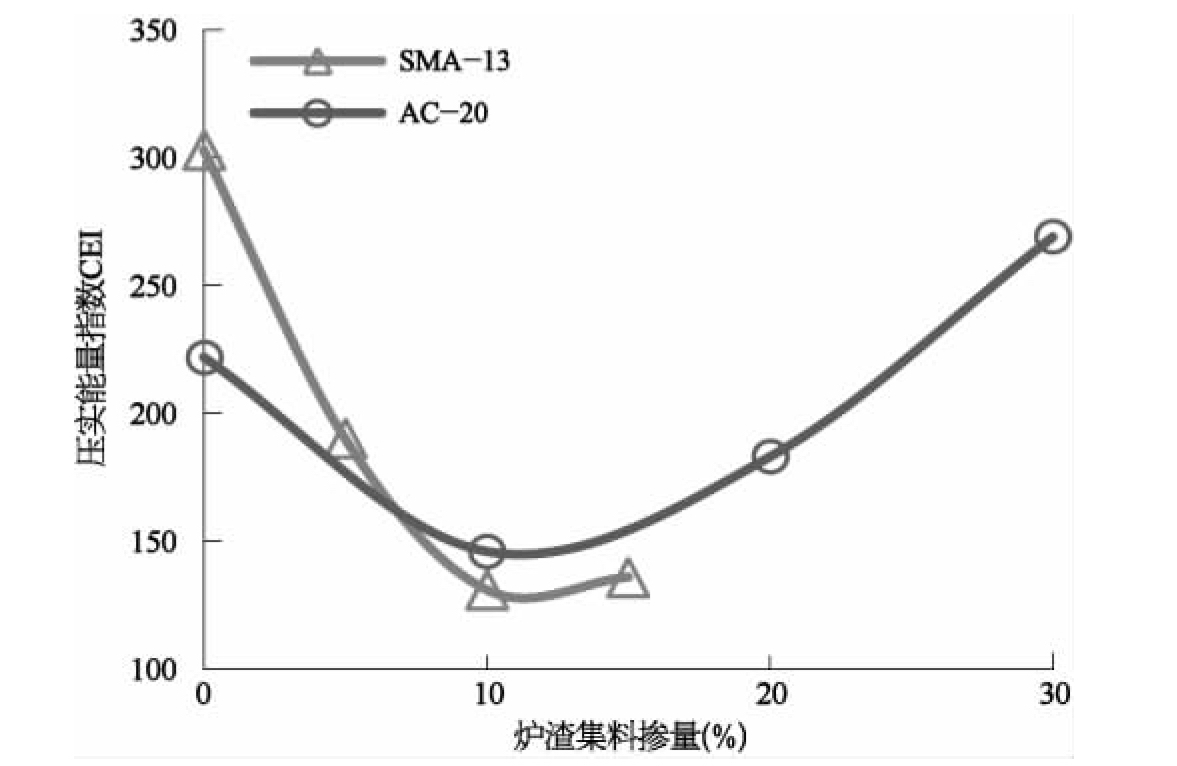

图8-24　压实能量指数CEI随炉渣集料掺量的变化曲线
