8.3.5　沥青对炉渣沥青混合料溶出物的抑制作用

炉渣沥青混合料的溶出物可能对道路周边环境产生影响。采用马歇尔试验方法成型炉渣沥青混合料试件，试件与蒸馏水的质量比为1∶5，静置浸泡试件。浸泡后在第1 d、7 d、15 d、30 d，抽取并过滤得到5 mL浸出液，不再往瓶中加入蒸馏水补充。按照《道路工程生活垃圾焚烧炉渣集料应用技术规程》中的方法测试浸出液的pH值、氯盐含量、电导率，测试结果如图8-25所示。

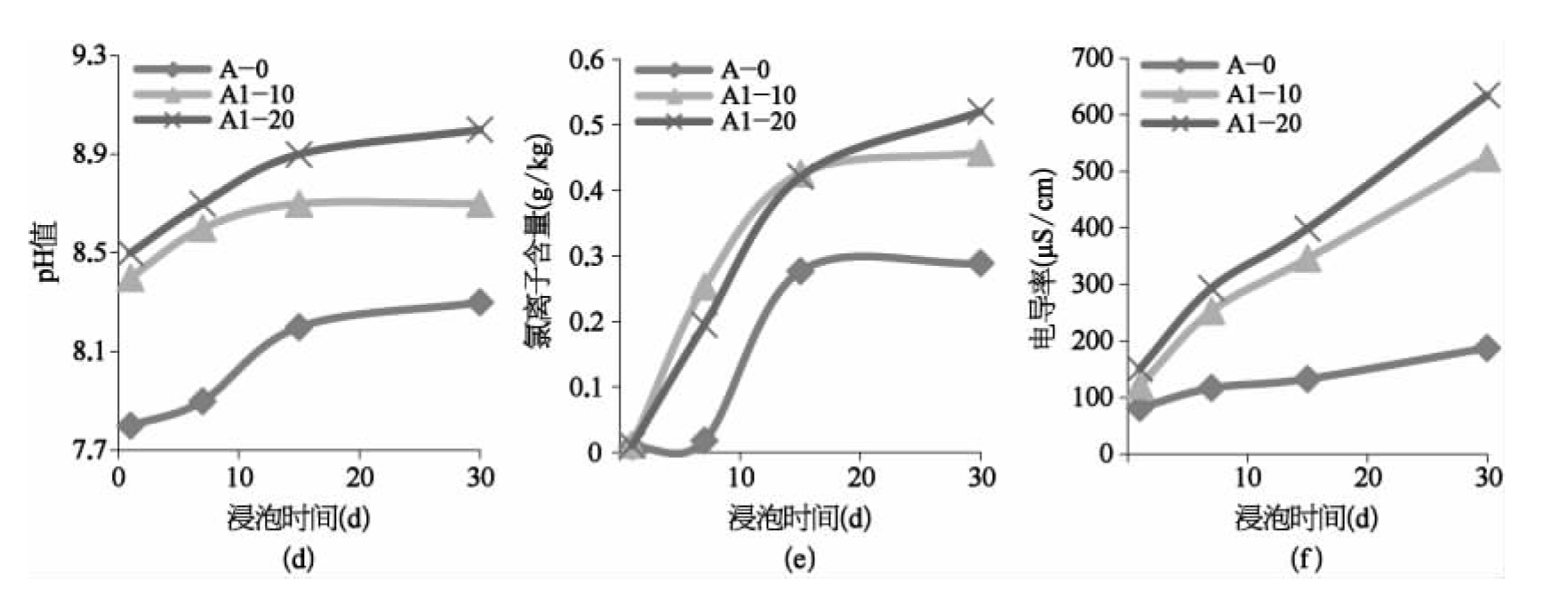

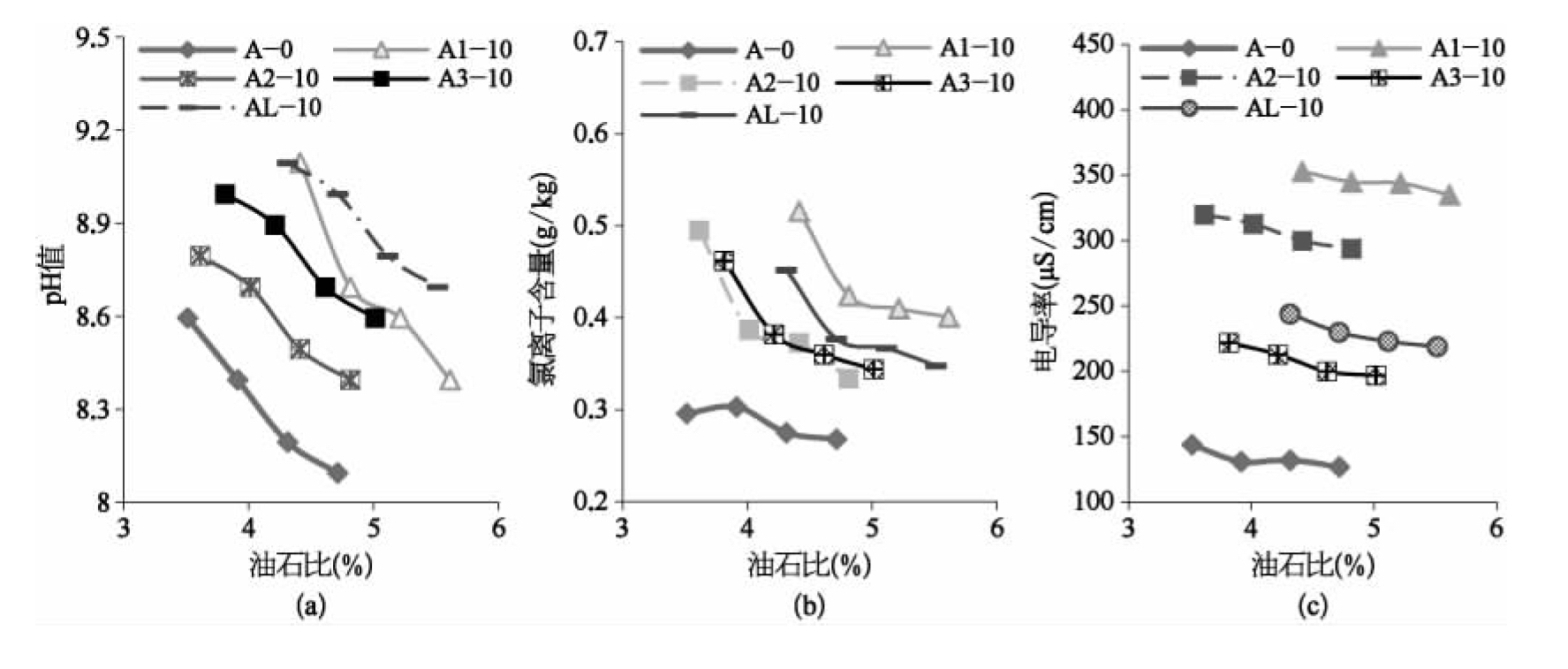

图8-25　炉渣沥青混合料浸出液的溶出物情况

注：A0为AC-20型对照组混合料，A1、A2、A3、AL依次表示炉渣集料粒径范围0～2.36 mm、2.36～4.75 mm、4.75～9.5 mm、0～9.5 mm的AC-2型沥青混合料，后缀数字为炉渣集料掺量。

随着沥青用量的增加，炉渣沥青混合料浸出液的pH值、氯离子含量及电导率均呈现下降趋势。由于沥青是一种疏水物质，可在一定程度上封堵炉渣集料的表面孔隙，减小炉渣集料与水的接触面积，进而减少混合料中的溶出物。沥青用量越高，对炉渣集料的包裹作用越强，稳定可溶盐浸出的能力越高。炉渣集料粒径越小、掺量越高，混合料浸出液的pH值、氯离子含量及电导率越大，这与炉渣集料本身溶出物特征有关。

随着浸泡时间延长，炉渣沥青混合料溶出物增多。沥青膜的物理屏障总存在某些薄弱点，水会逐渐渗透入沥青膜。同时由于炉渣集料力学强度低，在加工或使用过程中会产生新的破裂面，过高掺量炉渣集料下，这些薄弱点或新破裂面将被放大。

表8-11中汇总了炉渣集料浸出液与炉渣沥青混合料浸出液指标的分布范围。表中数据显示，炉渣沥青混合料试件浸出液中的pH值，尤其是氯盐、电导率等均小于炉渣集料。这表明沥青可有效地抑制炉渣集料中可溶盐的浸出。

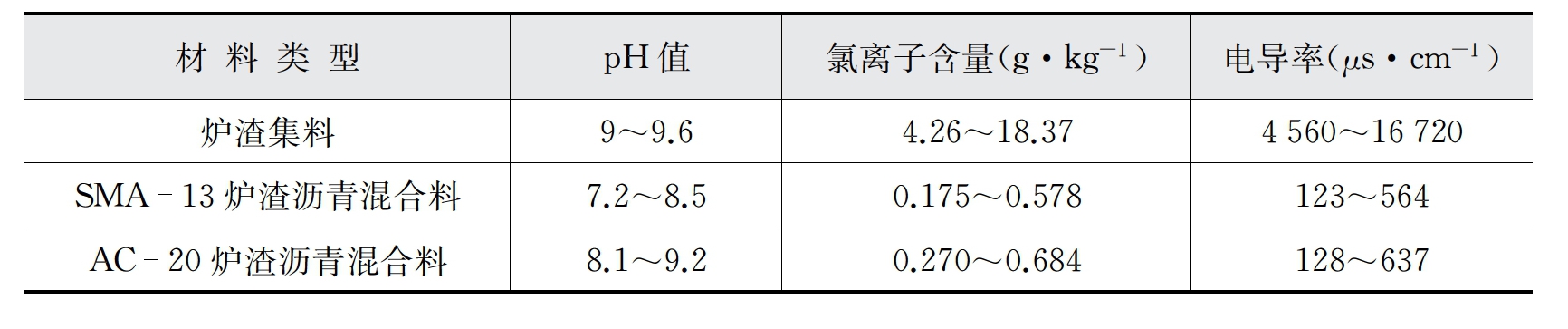

表8-11　炉渣沥青混合料与炉渣集料浸出液指标范围
