9.2.2　炉渣生态水泥熟料的特征

9.2.2.1　熟料的化学成分与矿物组成

炉渣生态水泥可以分为普通炉渣生态水泥和快硬炉渣生态水泥。前者在水泥生产过程中去除炉渣中所含的氯元素，将氯元素降至水泥质量的0.1％以下。后者则是充分利用炉渣中的氯元素，氯元素为水泥质量的0.5％～5％。炉渣生态水泥熟料和硅酸盐水泥熟料的化学成分及主要矿物成分如表9-1、表9-2所示。可以看出，普通炉渣生态水泥熟料与硅酸盐水泥熟料的主要矿物成分大致相同，但快硬炉渣生态水泥熟料的矿物成分不同于两者，它的C3A含量为零，却含有一定量的C11 A7·CaC12，这是由于炉渣集料中的氯元素取代了水泥矿物C11A7·CaF2中的氟元素所致。

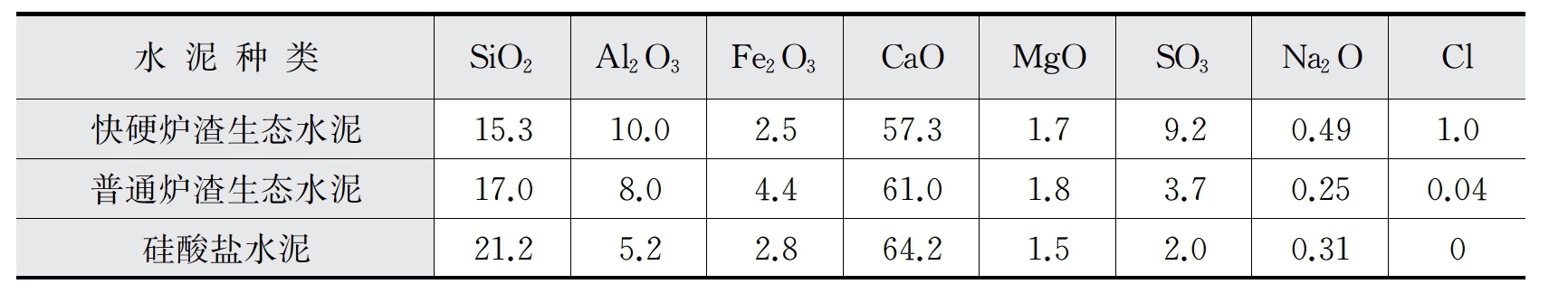

表9-1　水泥熟料中的化学成分　（％）

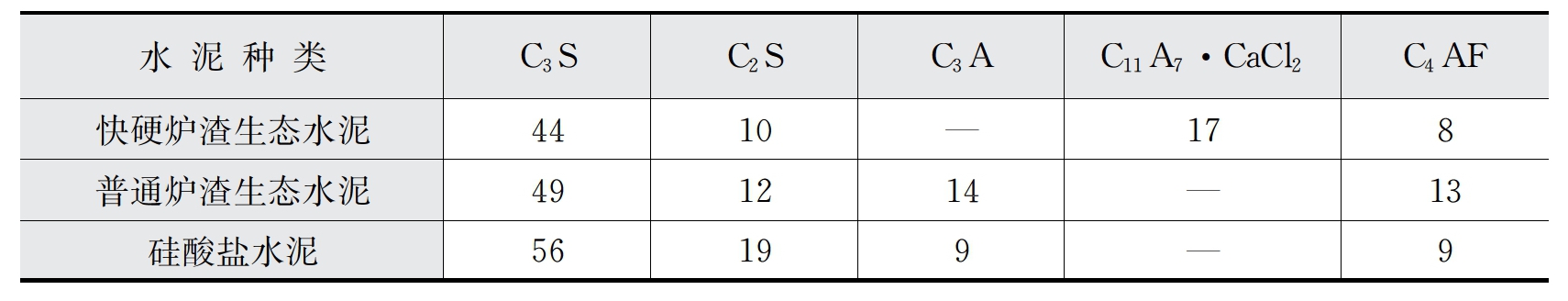

表9-2　水泥熟料中的矿物成分　（％）

9.2.2.2　炉渣生态水泥熟料的水化硬化

普通炉渣生态水泥的水化硬化过程与普通硅酸盐水泥相同。快硬炉渣生态水泥熟料中C11 A7·CaCl2遇水后水化速度极快，再掺入适量的无水石膏后，其水化产物与C3 A的水化产物相同，均生成C3A·3CaSO4·32H2 O（钙矾石）和C4 AH13。在长龄期的炉渣生态水泥硬化体中，其水化产物与普通硅酸盐水泥相同，由C—S—H、Ca（OH）2和C3A·CaSO4·12H2 O组成，水化过程为：

C3 S+H2O—→x CaO·SiO2·y H2 O+Ca（OH）2

C2 S+H2O—→x CaO·SiO2·y H2 O+Ca（OH）2

C3A·3CaSO4·32H2O+C4AH13—→C3A·CaSO4·12H2O
