八、水平集水构筑物
沟或渗渠在平面上大多是窄长形的，长度B与宽度C之比大于10时称为窄长式。窄长式有以下几种情况在这里进行讨论：
（1）地下水是由沟渠的两侧渗入的（图4-21），可按裘布依公式得潜水计算公式：
（2）考虑沟渠两端宽度上的地下水渗入（图4-21），可将水流分成两部分：
1）沟渠两侧的流量仍然按照式（4-51）计算；
2）沟渠两端水流可分别近似作为半径等于
的半个水井，两端合起来就相当于一个水井的作用。因此，潜水计算公式为
（3）如沟渠两侧补给条件不同（图4-22），则两侧应分别计算，然后相加：Q=Q1+Q2。

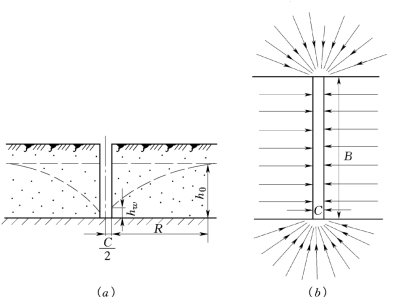

图4-21 渗渠剖面图与平面图
（a）平面图；（b）剖面图
图4-22 河旁渗渠剖面图
