碳在奥氏体中的活度

三、碳在奥氏体中的活度

由试验结果得知碳在奥氏体中的活度。它与1000℃时的摩尔分数NC 和质量分数的关系示于图3-6。饱和浓度曲线是与饱和含量NC=0．066（C-1．5） （质量分数，%）相对应，如果根据纯石墨的数值，碳的活度等于1。后者用αC 表示，前者用 表示。

通常采用亨利直线，即对于NC→0时，αC=NC，此时，指的是无限稀释的溶液。

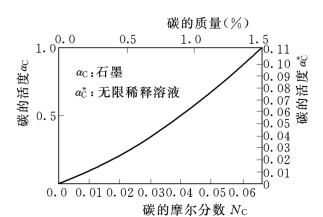

图3-6　碳在1000℃奥氏体中的活度

碳在γ—Fe中的活度，可由下列式（3-29）表达

借助Gibbs—Duhem方程式进行换算，则得知γ—Fe的活度用式（3-30）计算：

由于碳在γ—Fe中的活度值，在800～1200℃范围里 （根据亨利直线关系），随温度的变化值是很小的，所以上述给出的公式可适用于整个奥氏体区域，而不会发生很大的偏差。

由K.Sano等人提出的式 （3-31），适用于1000℃时碳在奥氏体中的活度αC，此时取纯石墨的活度为1，并且C表示碳的质量分数：

αC =0．4139C+0．1588C2 （3-31）

由此，碳在1000℃时的饱和浓度为1．5%，因而它适用于αC=1。
