一、密度

密度取决于含有的石墨量，球墨铸铁的密度与钢相比，要降低8%～12%。常温下，不同基体和成分的球墨铸铁密度列于表14-8。熔融状态下球墨铸铁的密度列于表14-9。增加石墨化元素，则促使球墨铸铁的密度减小；增加阻碍石墨化元素，则促进密度增加。另外，球墨铸铁中各组成成分不同，也会影响其密度。表14-10示出球墨铸铁各组成成分的密度。

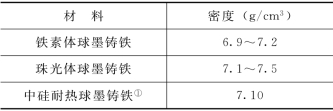

表14-8　球墨铸铁的常温密度

① w（Si）=4．5%～5．5%。

表14-9　熔融状态镁球墨铸铁的密度

① 成分：w（C）=3．44%，w（Si）=2．56%，w（Mn）=0．22%，w（P）=0．11%。
② 成分：w（C）=3．3%～3．6%，w（Si）=1．6%～2．6%，w（Mn）=0．4%～0．5%。

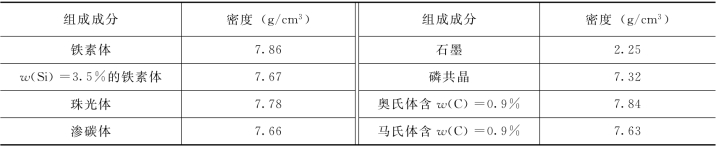

表14-10　球墨铸铁各组成成分的密度

图14-5　温度对球墨铸铁线膨胀系数的影响

[化学成分：w（C）=3．65%～3．72%，w（Si）=2．59%～3．47%，w（Mn）=0．24%～0．59%]
