三、热导率

热导率取决于成分、组织、石墨形态和温度。石墨比基体组织的热导率大；石墨沿基面比沿棱面的热导率要大1～2个数量级。因此，球墨铸铁的热导率高于钢，但却低于普通灰铸铁。在100℃时，它比灰铸铁小20%～30%；在高温时，则差别更大。表14-12列出各种基体组织的球墨铸铁热导率。Si、Ni对球墨铸铁的热导率见图14-6和表14 13。Al、Mn、P、Cu均使球墨铸铁的热导率降低，如锰的质量分数为1．5%降低热导率3．3%；磷为1．0%降低热导率6%；铜的质量分数为1．0%降低热导率5%。Cr、Mo、W、V降低热导率的作用微弱。碳增加热导率，如图14-7所示。

此外，热导率随温度升高而降低（见图14-7）。在1300℃时，处于熔融状态的球墨铸铁热导率为37．26W/ （m·K）。

表14-12　球墨铸铁的热导率

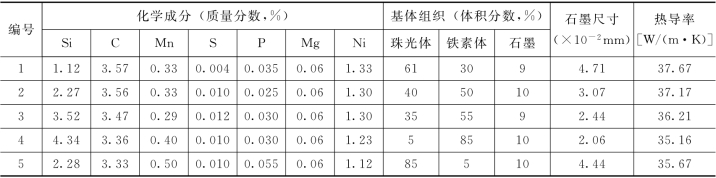

表14-13　硅对球墨铸铁热导率的影响
