二、线膨胀系数

线膨胀系数受温度影响，温度对球墨铸铁线膨胀系数的影响示于图14-5。图14-5显示，随温度升高，线膨胀系数增大。此外，基体组织也会影响线膨胀系数，表14-11示出各种基体球墨铸铁在各温度范围的线膨胀系数。由表14-11可以看出，铁素体球墨铸铁与珠光体球墨铸铁的线膨胀系数相近，但奥氏体球墨铸铁在20～200℃温度范围内的线膨胀系数却比铁素体基体和珠光体基体球墨铸铁要小得多，相差近2倍。

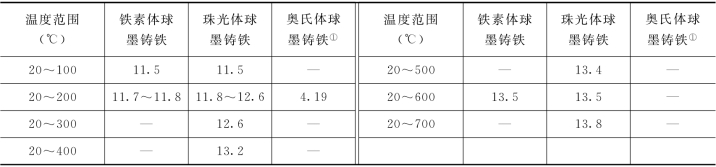

表14-11　球墨铸铁线膨胀系数单位：×10-6/K

① 含镍的质量分数为20%～26%。
