2.1　振动相量图

假定轴承的径向振动与转动部件上所受的不平衡力成线性关系，根据轴承的径向振动的振幅和相位就可以确定转动部件上不平衡力在该轴承处的分力的大小和方向。

根据工况，把机组运行状况分为空转、空励和满负荷，空转时的摆度主要由机械不平衡力和轴线的静态姿态所导致，空励时的摆度除了上述两个方面外，还有就是电磁拉力的影响，同一测点空转和空励的摆度相量差代表空载励磁电流下的磁不平衡。如图1所示。

满负荷时磁不平衡力为：

满负荷时摆度主要是由机械不平衡力，电磁拉力，水力等综合作用导致的。所以满负荷时的水力不平衡可由满负荷时的摆度向量减去空转时和磁满时两者的向量和后所得的向量来表示。

把振动向量图与动态轴线结合起来，就可以得到各种工况下各种不平衡影响下的动态轴线，从而直观地知道各种不平衡力对主轴的动态轴线影响的大小。如图2所示。

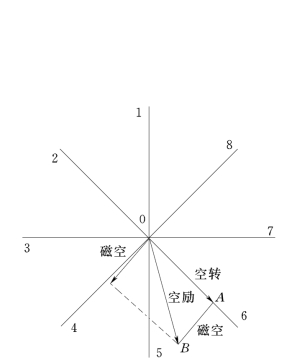

图1　空转和空励的摆度相量差

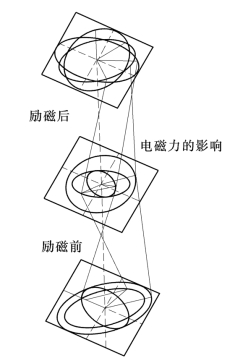

图2　各种不平衡力对主轴的影响
