2．矩阵控制设备

2．矩阵控制设备

中心主控系统选用国际知名品牌-AD矩阵切换系统，本系统配置了96路输入、12路输出的中型矩阵。矩阵控制设备如附图1-5所示。

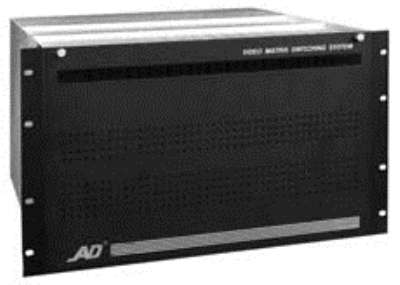

附图1-5　矩阵控制设备

产品特点如下：

（1）最大240路视频输入，32路视频输出。

（2）采用以太网接口技术，多级联网可达四级，实现多主机无缝连接。

（3）摄像机标题及时间信息可在屏幕上任意移动。

（4）支持基于Windows的多媒体管理软件。

（5）8个可扩展RS-232通信口，最多可扩展至32个键盘口。

（6）具有1个以太网口，可由多个以太网键盘通过网络进行控制。

（7）64个通用巡视，35个事件定时器，64个成组切换。

（8）通用巡视和成组切换可实现自身调用及相互调用，并可调用远程视频输入。

（9）自动报警调用，最多支持1024路报警输入。

（10）15种报警显示/清除模式，5张报警联动表。

（11）以太网报警转发功能，可转发至远程联网矩阵和计算机。

（12）系统分区控制：输入到输出显示、键盘到输出显示、键盘到输入显示、键盘到输入控制。

（13）可设置系统优先级和用户口令。
