6.5　有线声光报警系统

6.5　有线声光报警系统

1.基本设备：声光电话、交换机系统、通信线路、无线传输系统等。

2.基本功能。

（1）隧道内的声光电话可向值班监控室通电话，在蜂鸣3声，无人接听时，自动转换为高音广播喊话，同时警示灯闪烁报警。值班监控室电话可向隧道内通电话，在蜂鸣3声，无人接听时，自动转换为高音广播喊话，同时警示灯具闪烁报警。声光报警电话可参照图6-11。

图6-11　声光报警电话

（2）隧道内声光报警电话要能自动接通值班监控室。洞内报警电话不准设置拨号通话功能。

3.设备安装要求。

（1）掌子面附近安装一台可移动的无线声光报警电话，并预留有线接口，提供应急使用。

（2）在二衬台车上固定安装一台有线声光报警电话。

（3）隧道外值班监控室安装一台有线声光报警电话。

（4）隧道内的声光报警电话要具有防水、防尘、防爆的保护装置。掌子面的声光报警电话要合理设计安装支架，将电话与高音扩音器组合固定，方便移动。

4.应急呼叫广播。

特长隧道在值班监控室内应安装扩音设备，室外安装高音喇叭，方便救援指挥或其他紧急情况的呼叫使用。高音扩音设备可参照图6-12。

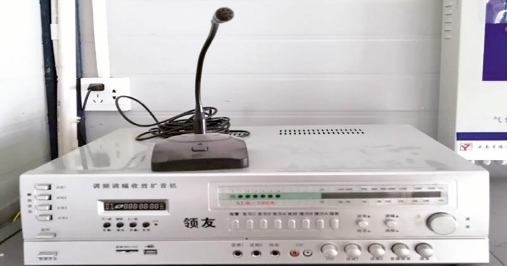

图6-12　特长隧道高音扩音设备图
