6.4　视频监控系统

6.4　视频监控系统

1.基本设备。

红外高清摄像机、硬盘录像机、监视显示屏等。

2.基本功能。

（1）通过在隧道施工重点区域安装的摄像机（如隧道进出口，隧道外广场区域，防水板台车，二衬台车，钢筋加工场，拌和站等），可实现在值班监控室实时观察洞内外情况，以及人、机、料的调配情况。有条件的项目可通过互联网平台，实现在远程电脑、手机APP上查看隧道施工作业视频。视频显示内容可参照图6-9，视频监控系统关系可参照图6-10。

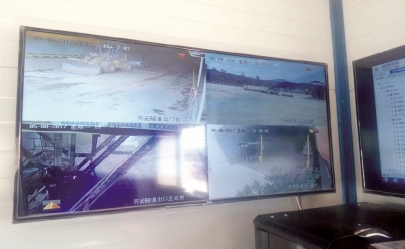

图6-9　视频显示内容图

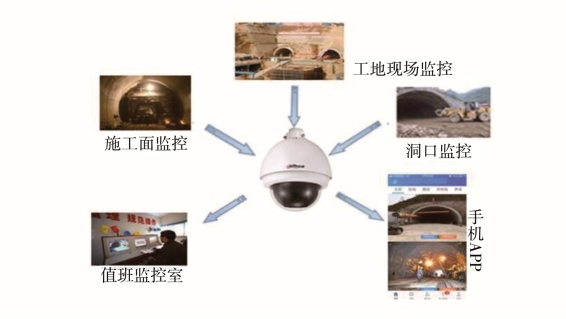

图6-10　视频监控系统关系图

（2）洞内球型摄像机对隧道仰拱至掌子面施工作业情况及周边状态实时监视，24小时不间断录像，并对录像进行实时存储，录像存储不小于30天，像素720P以上，并能分时段提供回放、检索。

3.设备安装要求。

（1）在防水板台车面向掌子面端安装1台能360度旋转的高清红外球型摄像机。

（2）防水板台车上的球型摄像机应有保护装置，有效防止爆破冲击破坏。

4.其他要求。

（1）视频监控要采用高清红外摄像机，确保值班监控室监控视频的清晰度。

（2）视频要流畅、无卡顿、无延时。
