6.6　有毒有害气体监测系统

6.6　有毒有害气体监测系统

1.基本设备：有毒有害气体探测器、报警装置等。

2.基本功能。

（1）长隧道、特长隧道要在洞内防水板台车上固定安装有毒有害气体监测仪，并与便携式气体检测仪配合使用，可实时检测隧道内氧气、一氧化碳、二氧化碳、氮氧化物、可燃气体、硫化氢等气体含量及粉尘状态，当气体浓度超过主机系统所设定的容许值，报警装置即刻发出声、光报警。值班人员要立即采取应对措施，防止发生意外事故。隧道内氧气含量不得低于19.5%，其他气体参照表6-1。

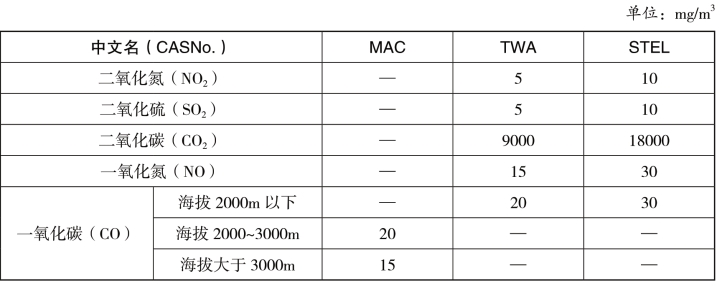

表6-1　隧道内有害气体容许浓度

注：TWA——时间加权平均容许浓度（8h）；MAC——最高容许浓度，指在一个工作日内任何时间都不应超过的浓度；STEL——短时间接触容许浓度（15min）。

（2）值班监控室同步显示有毒有害气体监测仪上测定的数据，并可随气体监测仪同步报警。适时在LED显示大屏上显示相关参数及检测数据。有毒有害气体监测系统可参照图6-13。

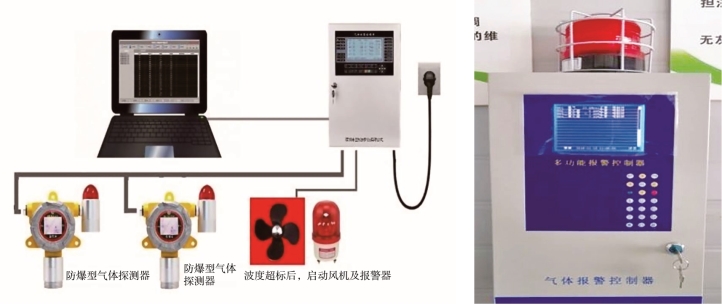

图6-13　有毒有害气体监测系统

（3）系统自动记录检测结果，并可查阅7天内的自动监测记录。

3.设备安装要求。

（1）有毒有害气体固定监测仪及声光报警装置建议安装在防水板台车上，应对探测器探头设置保护装置，探头应暴露在空气中。

（2）掌子面便携式有毒有害气体监测仪，随带班负责人适时在隧道仰拱及掌子面区域进行检测。

4.其他要求。

（1）短、中长隧道采用便携式四合一气体检测仪进行检测。

（2）特长隧道应增加粉尘、烟雾浓度监测内容。
