6.7　LED显示系统

6.7　LED显示系统

1.基本设备：全彩LED屏、控制卡、音响。

2.基本功能。

通过LED屏发布洞内施工情况，适时显示进出施工班组、人员数量及相关信息，显示施工作业、施工进度及有毒有害气体含量等信息，播放安全教育视频。

3.设备安装要求。

（1）隧道洞口设置户外防水全彩LED显示屏，分辨率要满足视频播放的要求，支架要求稳固，并设置检修平台。

（2）LED显示屏设置要求：特长隧道面积不小于18m2，长隧道面积不小于10m2，中隧道面积不小于6m2，短隧道根据施工需要自行设置。

4.其他要求。

（1）像素点间距应结合洞口场地情况选择，洞口场地狭窄的，一般适于选择P5或P6；场地宽大的，可结合视觉效果，自行选择更经济的灯珠模块。LED显示屏可参照图6-14。

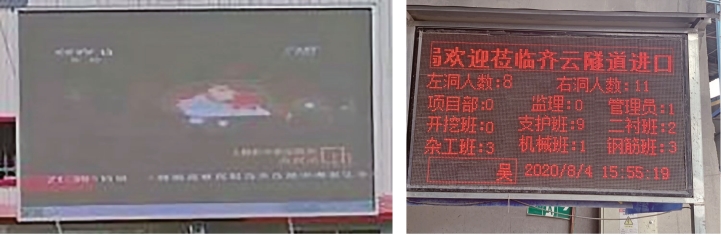

图6-14　LED显示屏（左图为16∶9.P6，右图为5∶4.P5）

（2）显示屏幕比例宜采用16∶9，具体视情况及需要设计。

（3）LED显示屏要求图像清晰，音响系统扩音洪亮，适用于安全生产教育培训。

（4）隧道LED显示屏不能出现坏点，保证显示内容全面完整。
