任务2　标注端盖平面图形的尺寸

任务2　标注端盖平面图形的尺寸

标注图1-5所示端盖平面图形的尺寸，要求符合制图国家标准中尺寸标注的有关规定。

图形只能表达物体的形状，而尺寸才能表达物体的大小。国家标准对图样中的字体、尺寸标注都做了统一的规定。尺寸标注的一般要求是清晰、完整、正确、字迹工整，尺寸数字书写正确。

一、标注尺寸的基本规则

（1）图样上所注尺寸数值以零件的真实大小为依据，与图形的比例、绘图的准确性无关。

（2）图样中的尺寸以毫米为单位时，不需标注计量单位的代号或名称，若采用其他单位，则需注明。

（3）图样上所标注的尺寸是机件的最后完工尺寸，否则应另加说明。

（4）机件的每一尺寸，一般只在反映该结构最清晰的图形上标注一次。

二、尺寸的组成及画法（GB/T 4458.4—2003　GB/T 16675.2—1996）

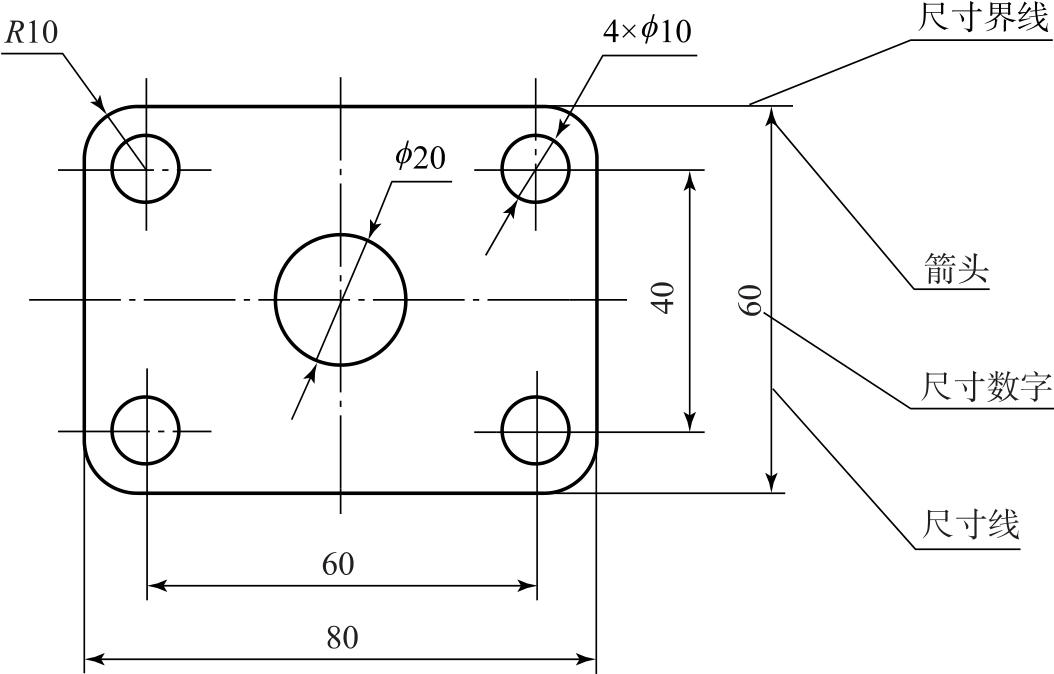

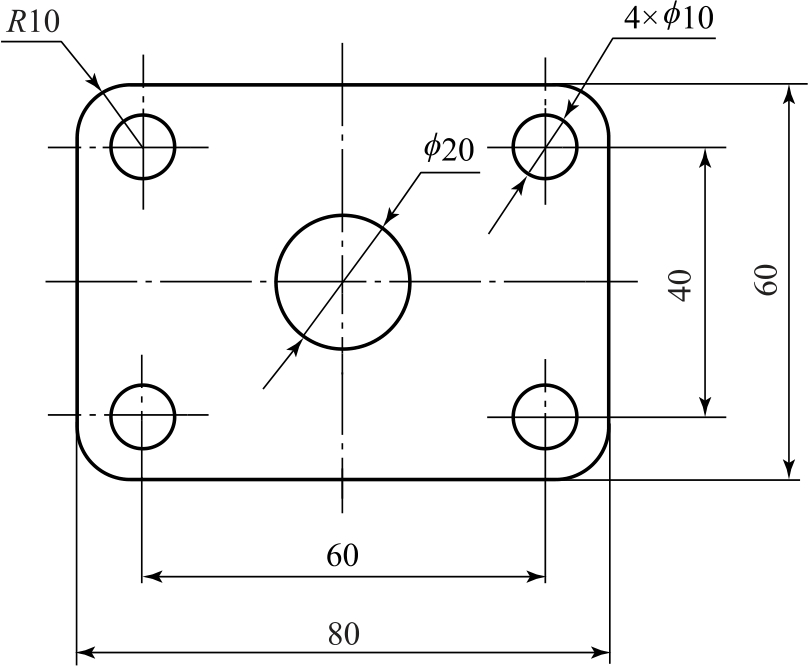

如图1-6所示，尺寸是由尺寸界线、尺寸线、尺寸数字和尺寸线终端组成。

1.尺寸界线的画法

（1）尺寸界线用细实线绘制，它是由图形的轮廓线、对称中心线、轴线等处引出，如图1-6所示。也可利用轮廓线、轴线或对称中心线作为尺寸界线。

（2）尺寸界线与尺寸线相互垂直（一般情况），外端应超出尺寸线2～5 mm。

2.尺寸线的画法

（1）尺寸线用细实线绘制，不能用其他图线代替，也不得与其他图线重合。

（2）绘制尺寸线时，尺寸线必须与所注的线段平行，并与轮廓线间隔10 mm，互相平行的两尺寸线间距均为7～8 mm。

（3）尺寸线与尺寸界线之间应尽量避免相交，即小尺寸在里面，大尺寸在外面。

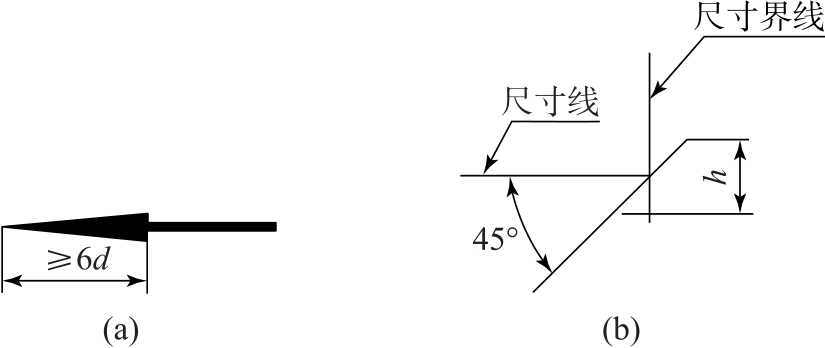

3.尺寸线终端符号的画法（图1-7）

（1）图1-7（a）所示为尺寸线终端箭头的形式，图中的d为粗实线的宽度。

（2）图1-7（b）所示为尺寸线终端斜线的形式，其倾斜的方向应与尺寸界线成顺时针45°，并过尺寸线与尺寸界线的交点。图中h为尺寸数字的高度。

（3）在采用斜线尺寸线终端形式的图样上，半径、直径、角度与弧长的尺寸起止符号必须用箭头表示。

（4）同一张图样上的直线尺寸应统一采用一种终端符号。

4.尺寸数字的注写

尺寸数字有线性尺寸数字和角度尺寸数字两种。水平方向的线性尺寸，数字字头朝上书写在尺寸线的上方；竖直方向的线性尺寸，数字字头朝左书写在尺寸线的左侧，如图1-6所示，尺寸数字也可水平书写在尺寸线的中断处。角度数字一般都按照字头朝上水平书写。尺寸标注的形式详见知识拓展。

三、字体

1.汉字

汉字应写成长仿宋体。国家标准规定，图样中的汉字应采用国家正式公布的简化字，字高、字宽及基本笔画都做了统一的规定，如图1-7所示。汉字的高度h不应小于3.5 mm，其字宽一般为。

字体高度的公称尺寸系列为1.8 mm、2.5 mm、3.5 mm、5 mm、7 mm、10 mm、14 mm、20 mm，如需要书写更大的字，其字体高度按比率递增。长仿宋体字的书写示例如图1-8所示。

2.字母和数字

字母和数字可写成斜体或直体。斜体字字头向右倾斜，与水平线成75°。当与汉字混写时一般用直体。各种字母、数字示例如图1-9所示。

任务实施

在标注平面图形尺寸时，要先画出尺寸线和尺寸界线，对于并列尺寸线，小尺寸在里，大尺寸在外。标注过程中，难免要不断修正，要在检查无误后，再描深、标注尺寸数字。

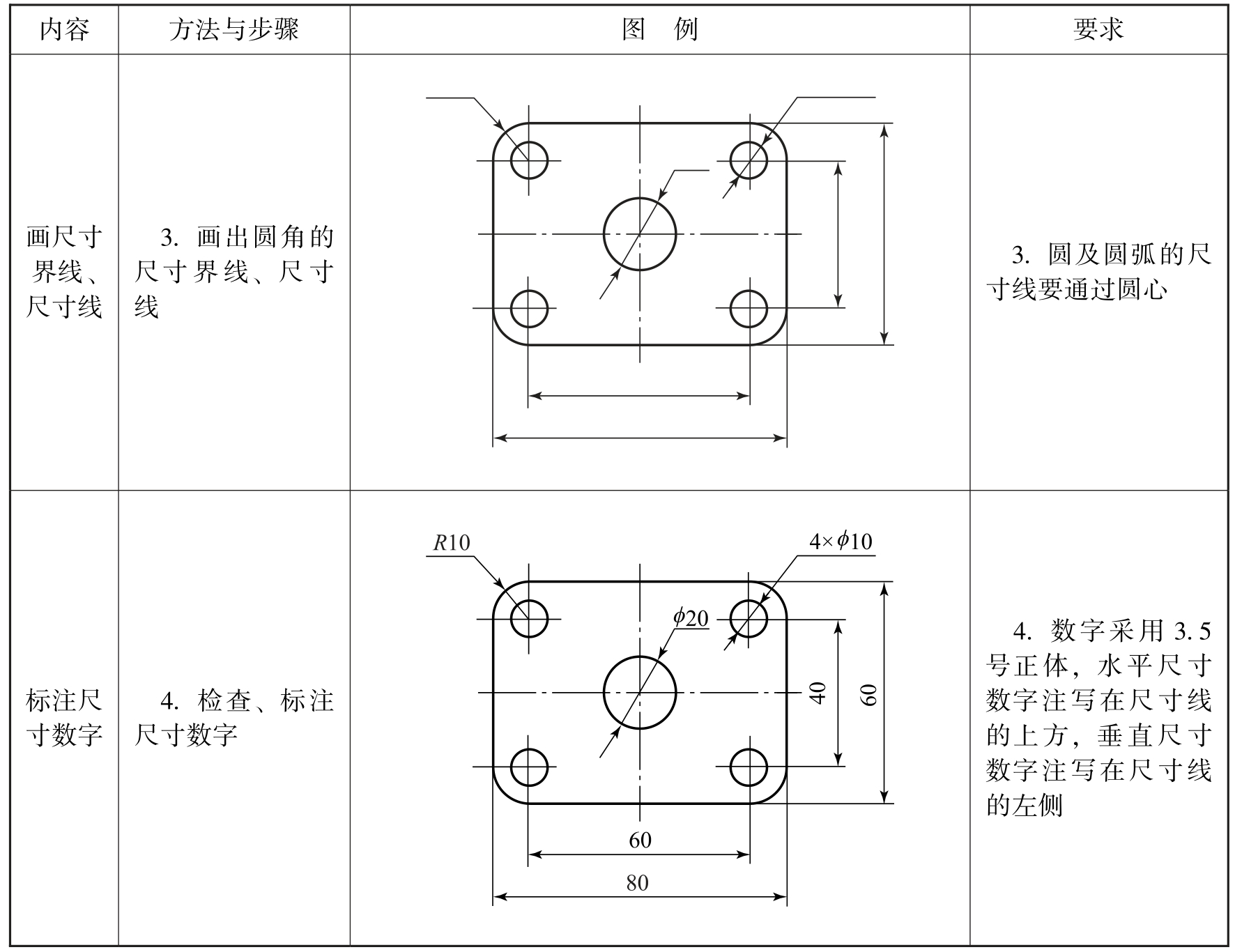

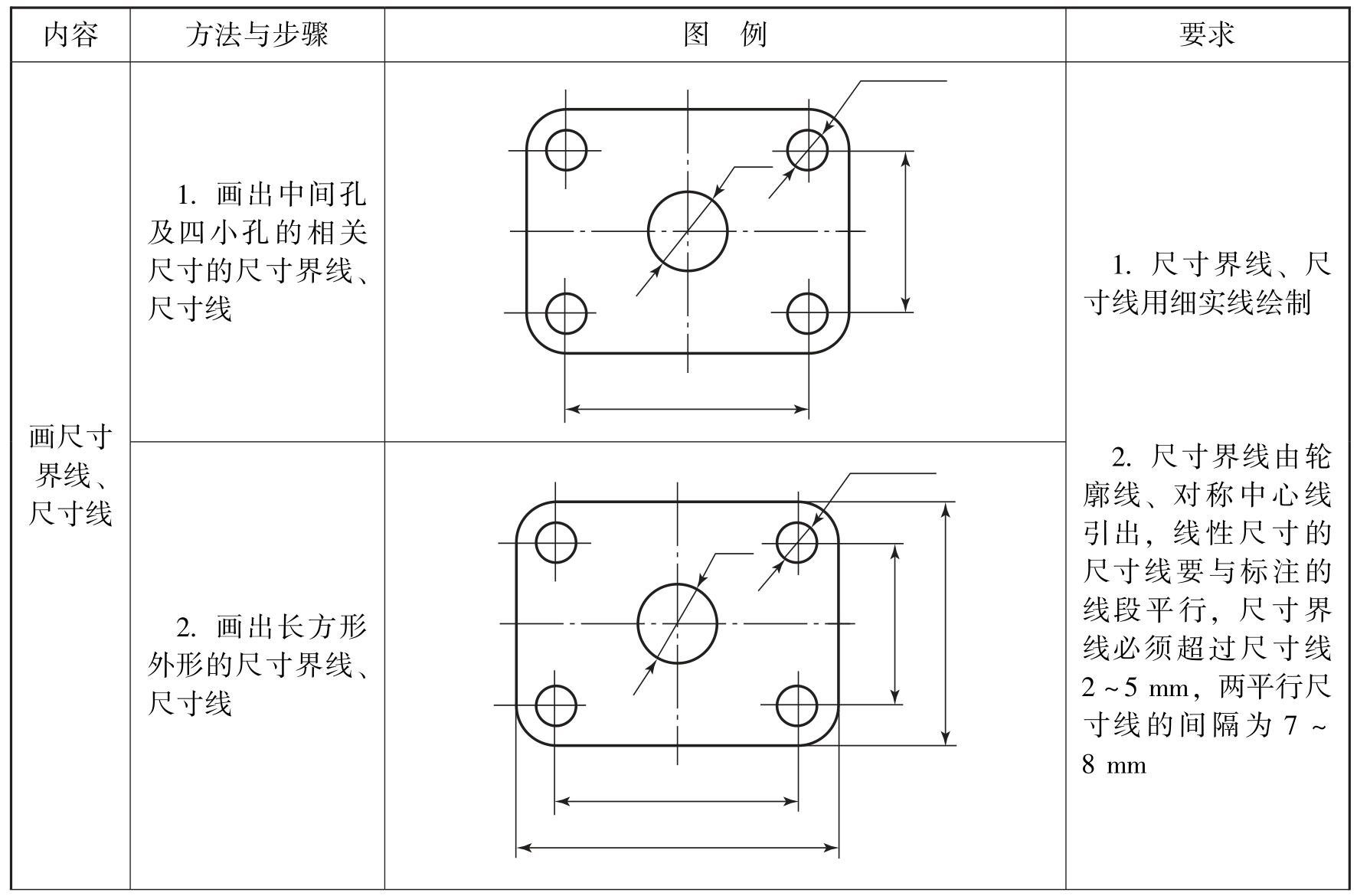

标注图1-5所示端盖平面图形尺寸的步骤见表1-5。

知识拓展

常见尺寸注法

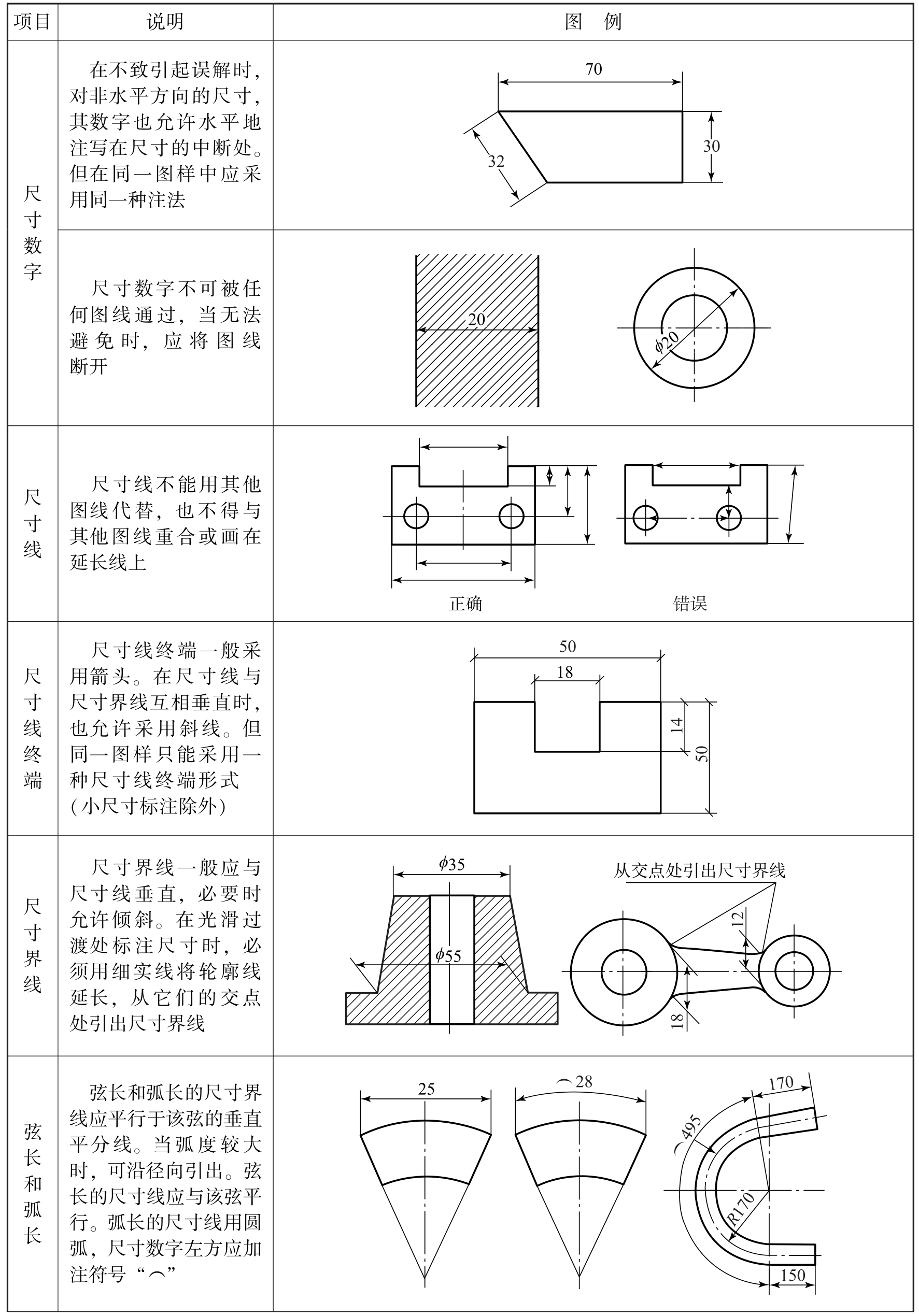

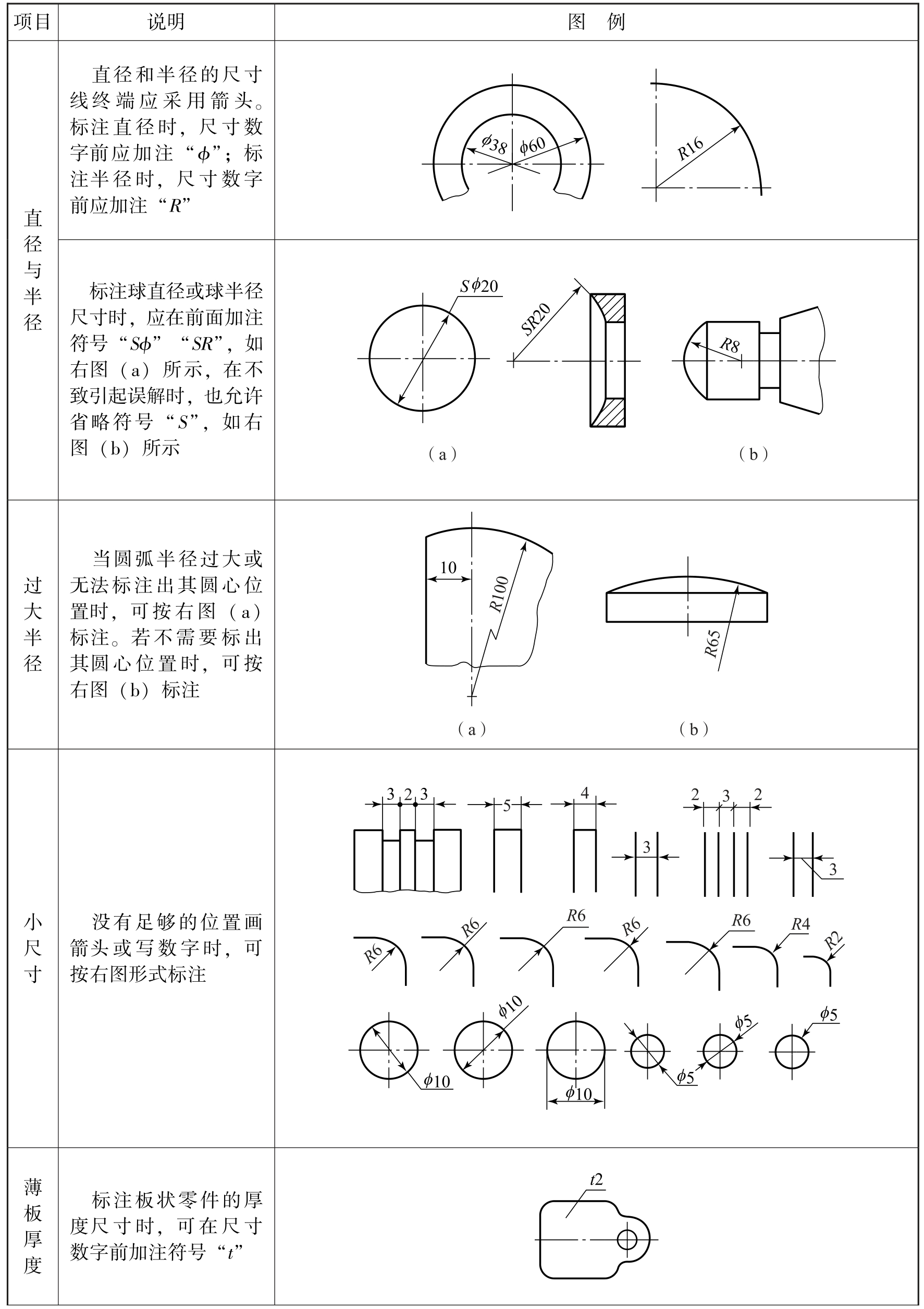

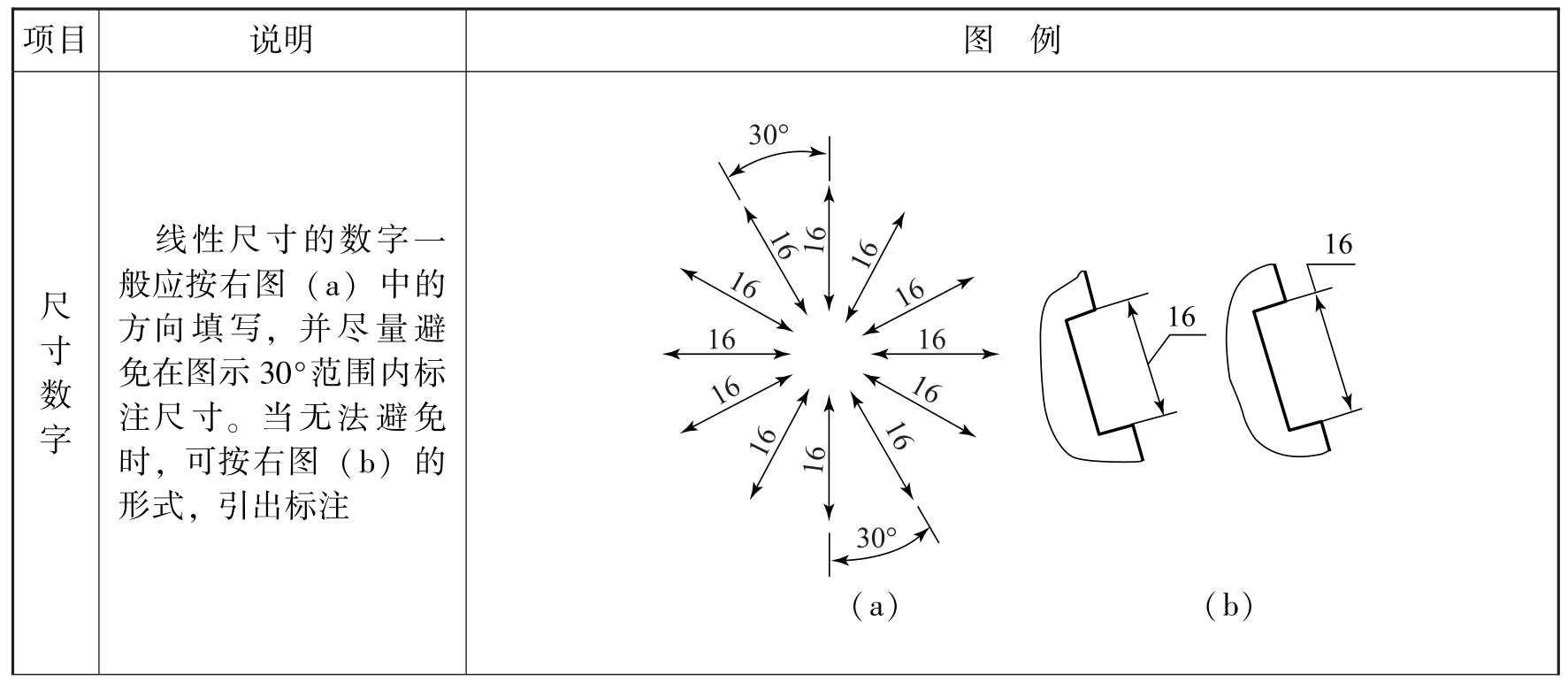

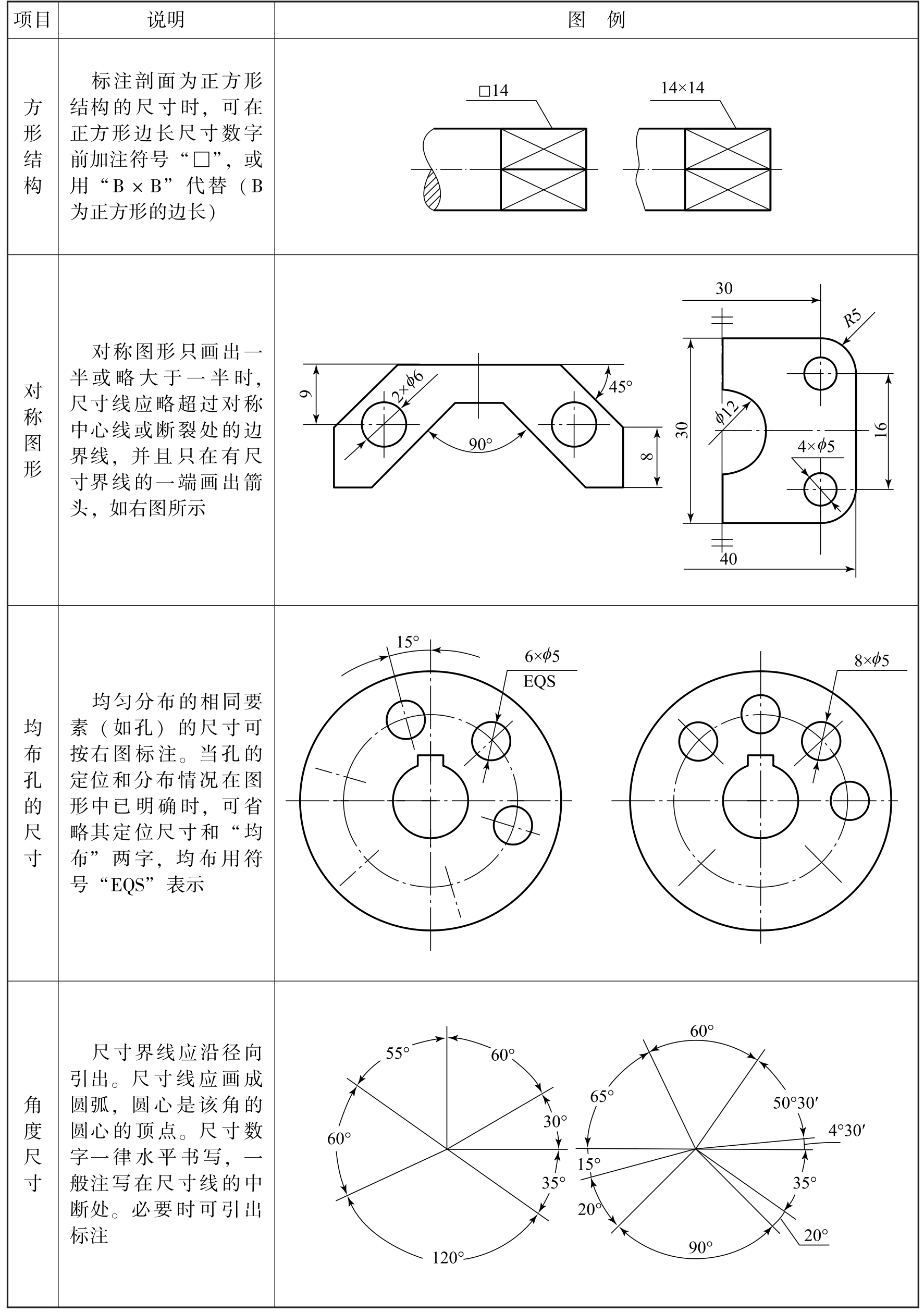

国家标准详细规定了尺寸标注的形式，见表1-6。

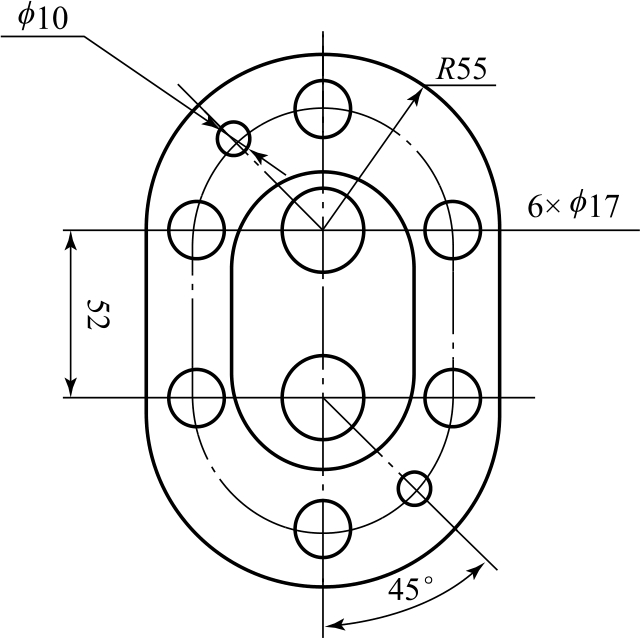

请你先仔细观察图1-10中的尺寸标注有何错误，然后把错误的尺寸改正过来。
