任务1 绘制六角开槽螺母的平面图形
绘制图1-11所示的六角开槽螺母俯视方向的平面图形，要求符合制图有关国家标准的规定。

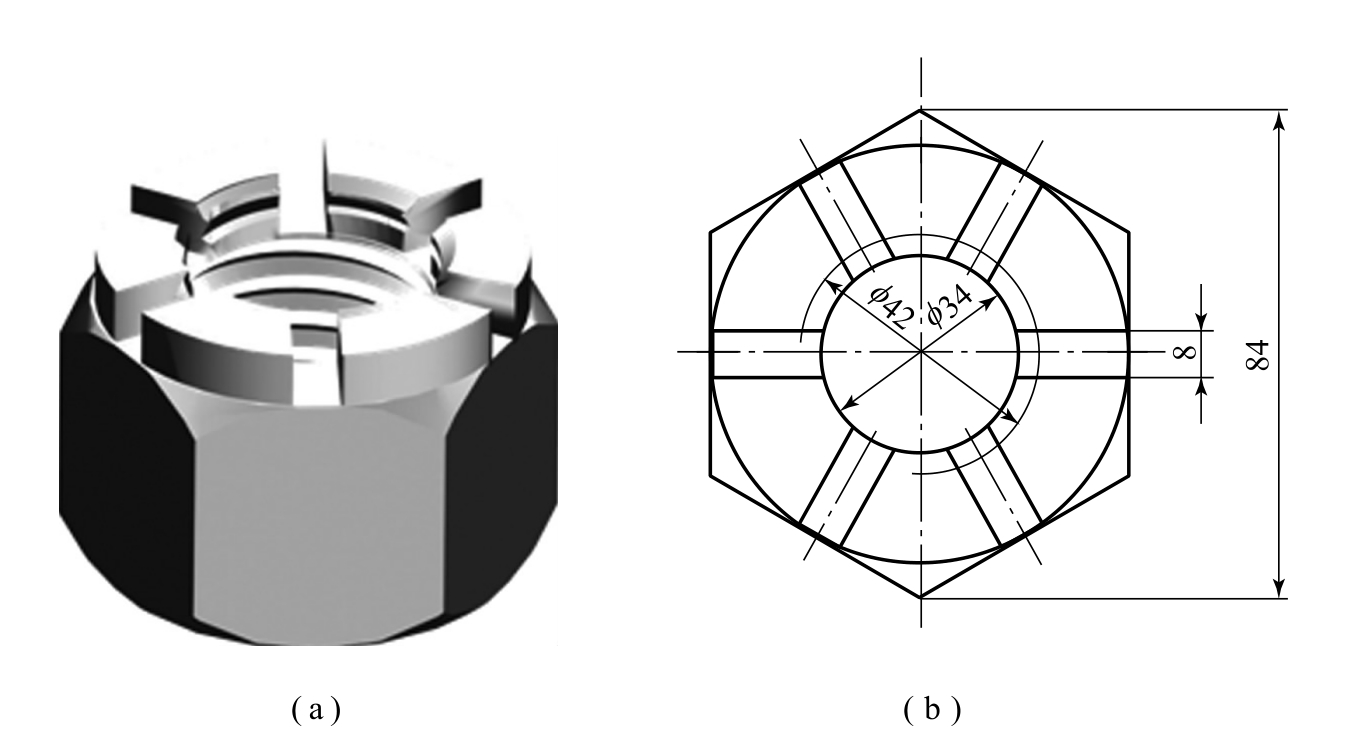

图1-11 六角开槽螺母
（a）立体图；（b）平面图
图1-11（b）所示为六角开槽螺母［图1-11（a）］俯视方向的投影图，它由外轮廓正六边形和其他几何图形组成，那么如何绘制正六边形呢？
绘制正六边形
1.使用圆规、三角板作图
已知正六边形的外接圆直径为D，作图步骤见表1-7。

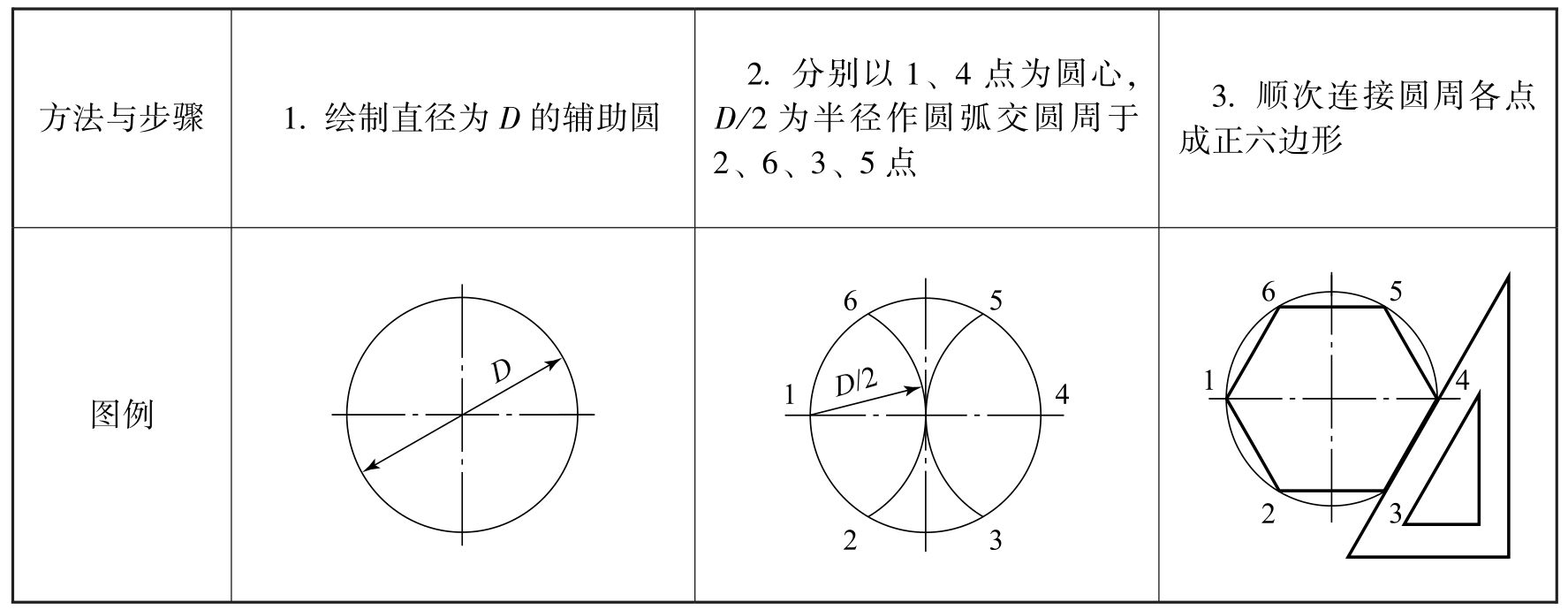

表1-7 使用圆规、三角板绘制正六边形作图步骤
2.使用丁字尺和三角板作图
作图步骤见表1-8。

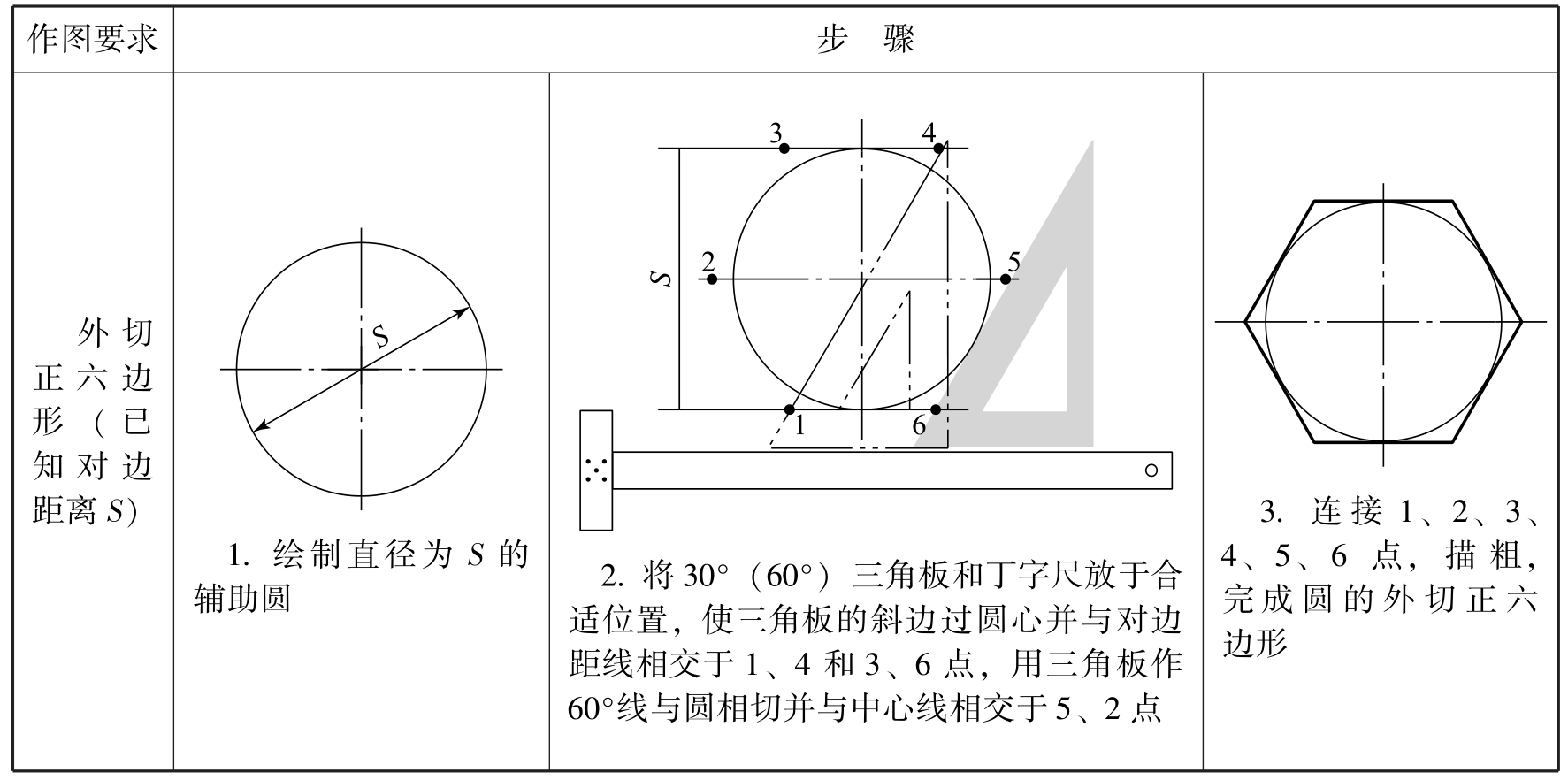

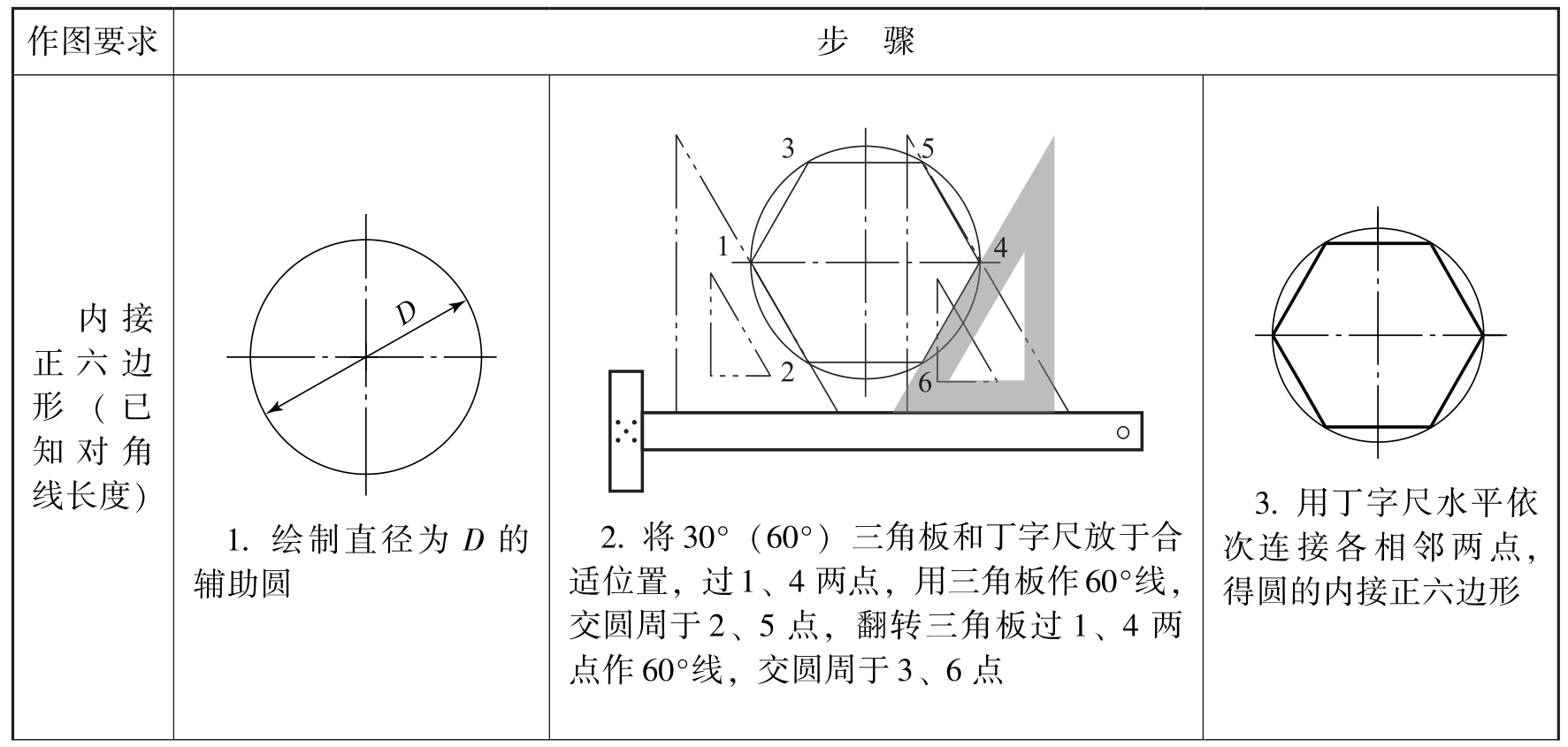

表1-8 使用丁字尺和三角板绘制正六边形作图步骤
续表
任务实施
图1-11所示六角开槽螺母平面图的绘图步骤见表1-9。
绘制六角开槽螺母

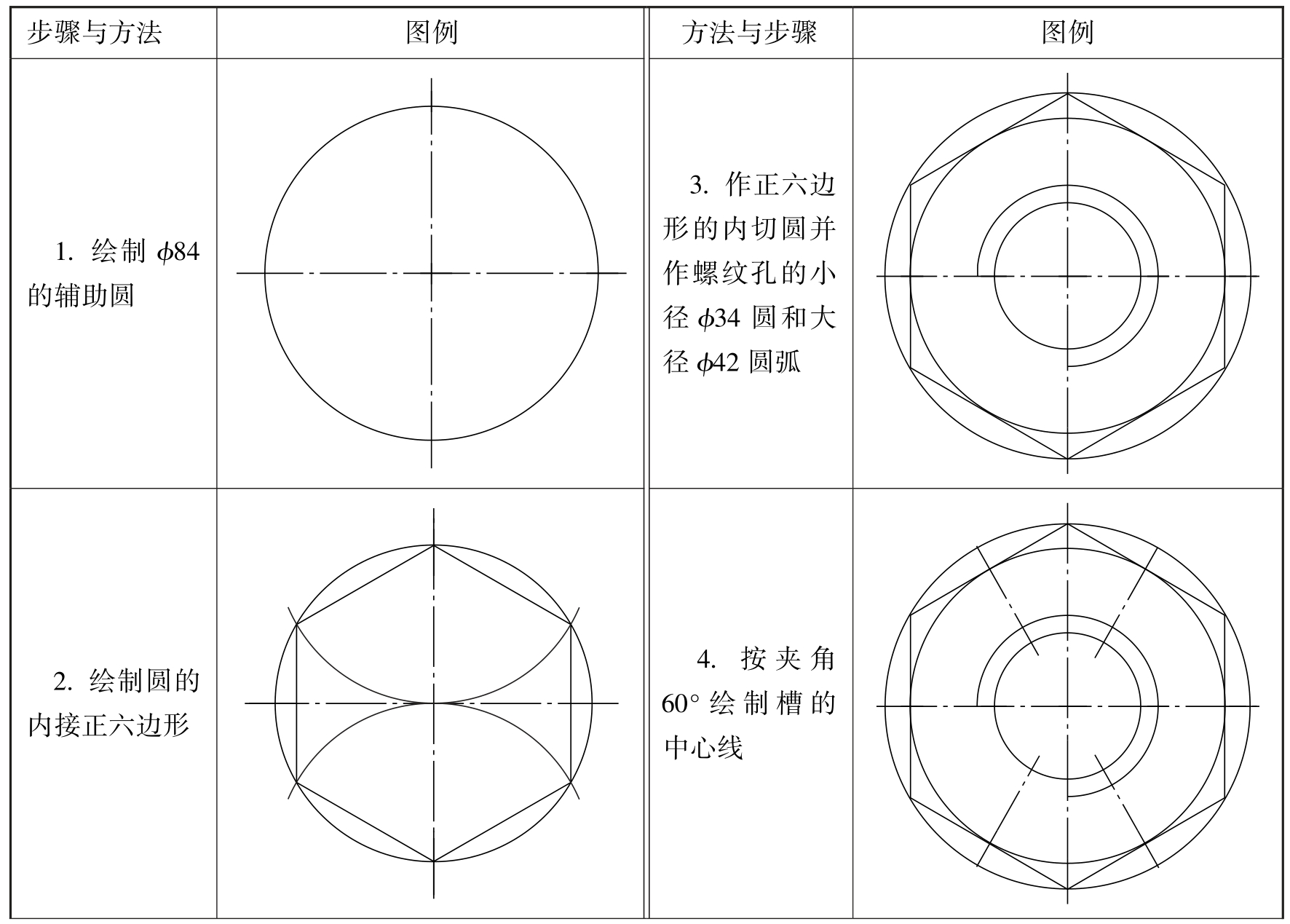

表1-9 六角开槽螺母平面图的绘图步骤

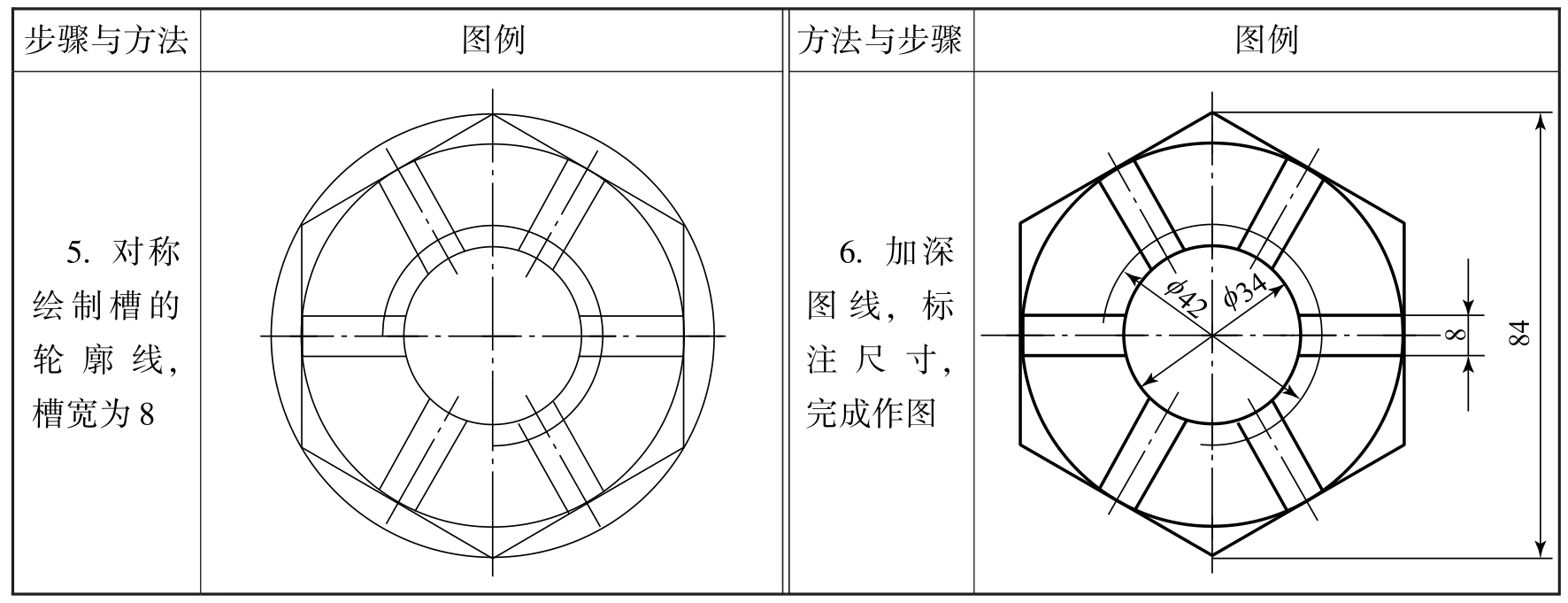

续表
你能作出圆的内接正三角形、正五边形吗？
