任务1 抄画泵盖的平面图形
图1-1所示为泵盖的立体图和平面图,试抄画这一平面图形,采用1∶1的比例。要求符合制图国家标准中比例、图线及应用的有关规定和要求。
图1-1所示平面图形是由几种图线组合而成的。绘制平面图形时,应了解制图国家标准中对比例以及各种图线的规定和要求,熟练掌握各种绘图工具的使用方法,掌握科学的绘图方法及步骤。
一、比例
比例是指图样中图形与其实物相应要素的线性尺寸之比。
比例分原值比例、放大比例和缩小比例。

图1-1 泵盖
(a)立体图;(b)平面图
绘制图样时要尽可能按照机件的实际大小采用1∶1的比例画出,以方便绘图和看图。但由于机件的大小和复杂程度不同,有时需要放大或缩小,比例应优先选用表1-1中所规定的优先选择系列,必要时也可选取表1-1中所规定的允许选择系列中的比例。
不论采用何种比例,尺寸标注时,应标注机件的真实尺寸。

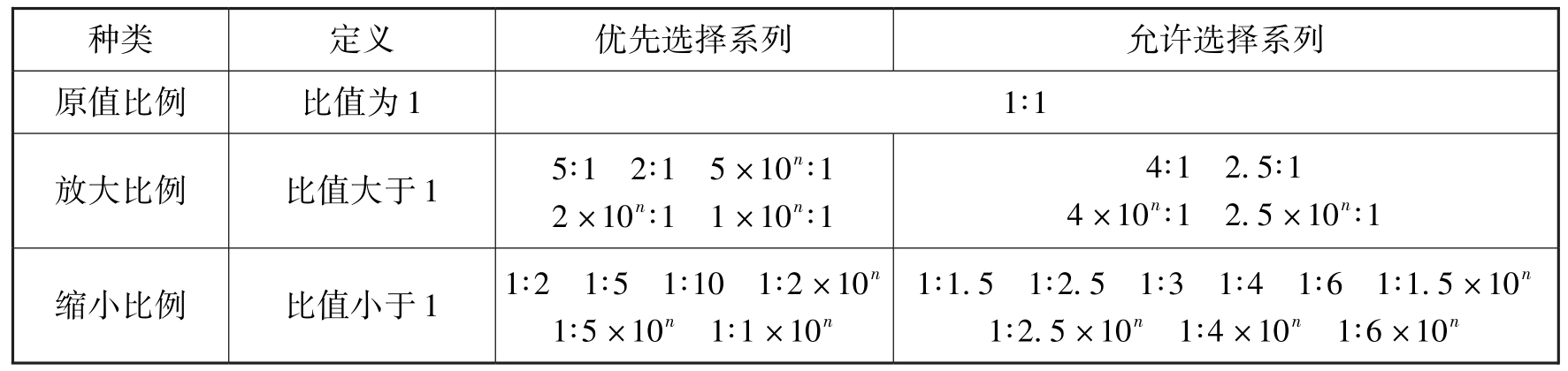

表1-1 绘制图样比例(GB/T 14690—1993)

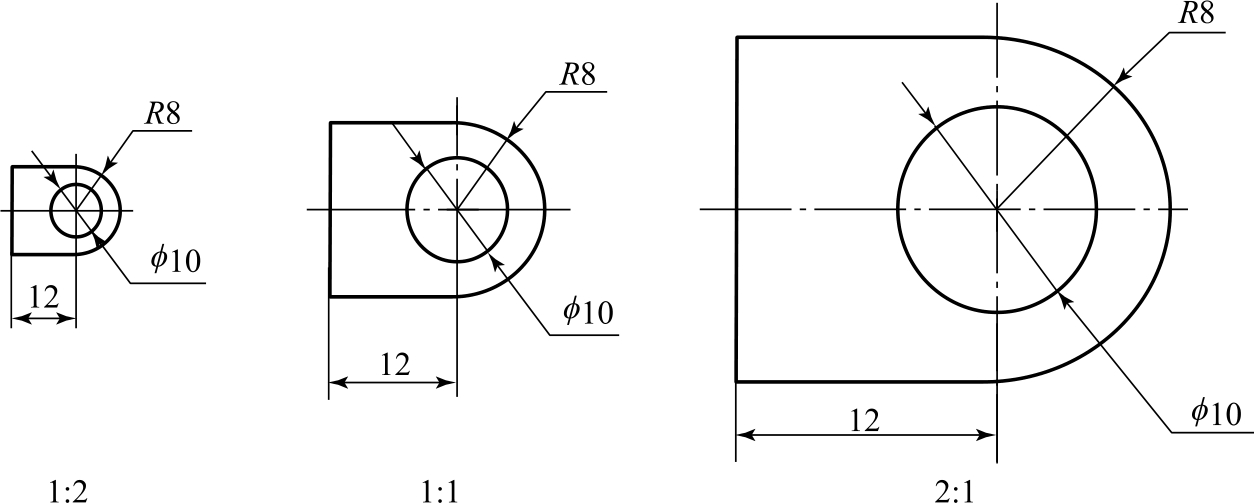

比例的应用效果如图1-2所示。

图1-2 比例的应用效果
二、常用图线的种类及用途
常用图线的代码、线型、名称、线宽及主要用途见表1-2,图线应用示例如图1-3所示。

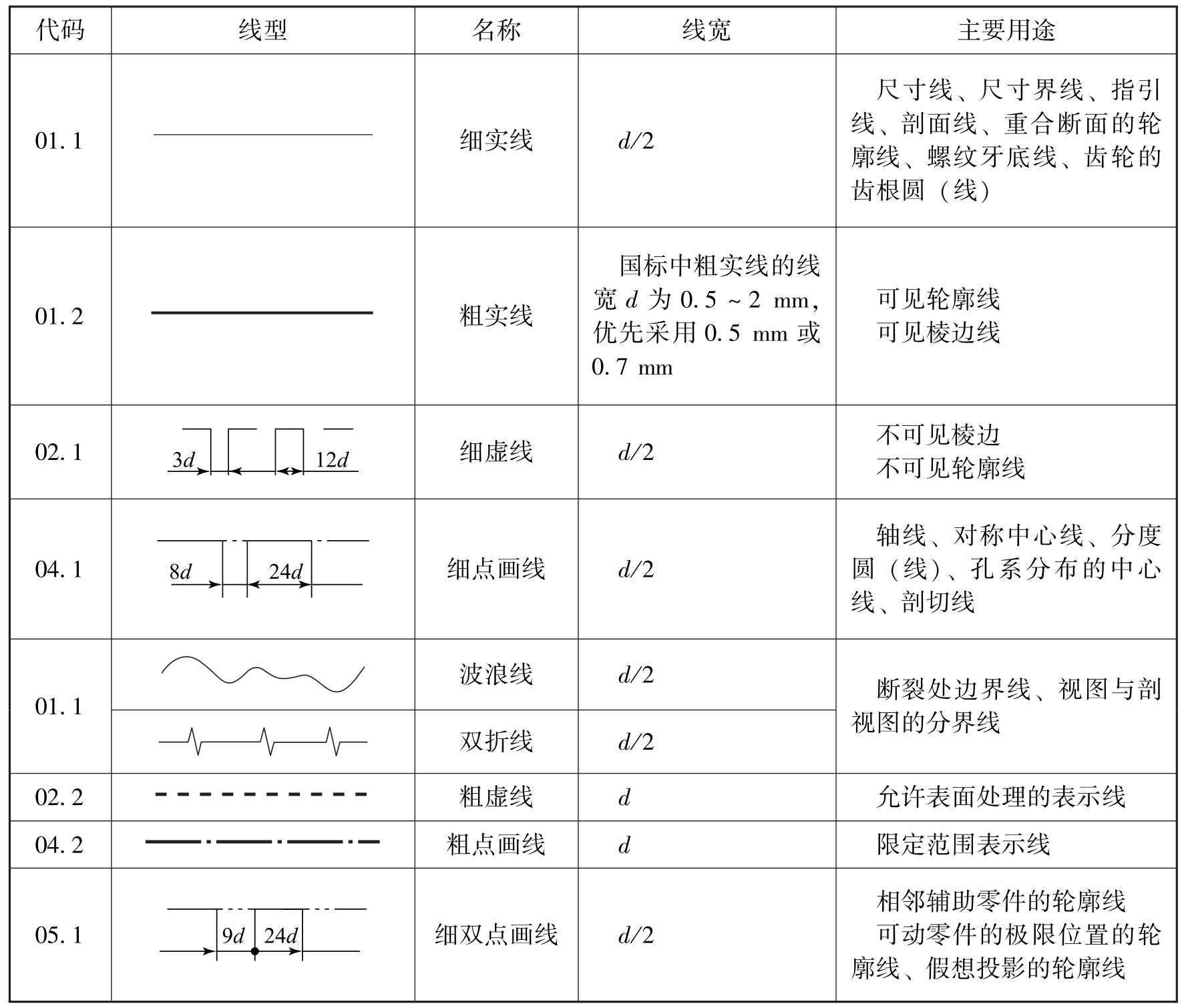

表1-2 常用图线的代码、线型、名称、线宽及主要用途(摘自GB/T 4457.4—2002)


图线应用

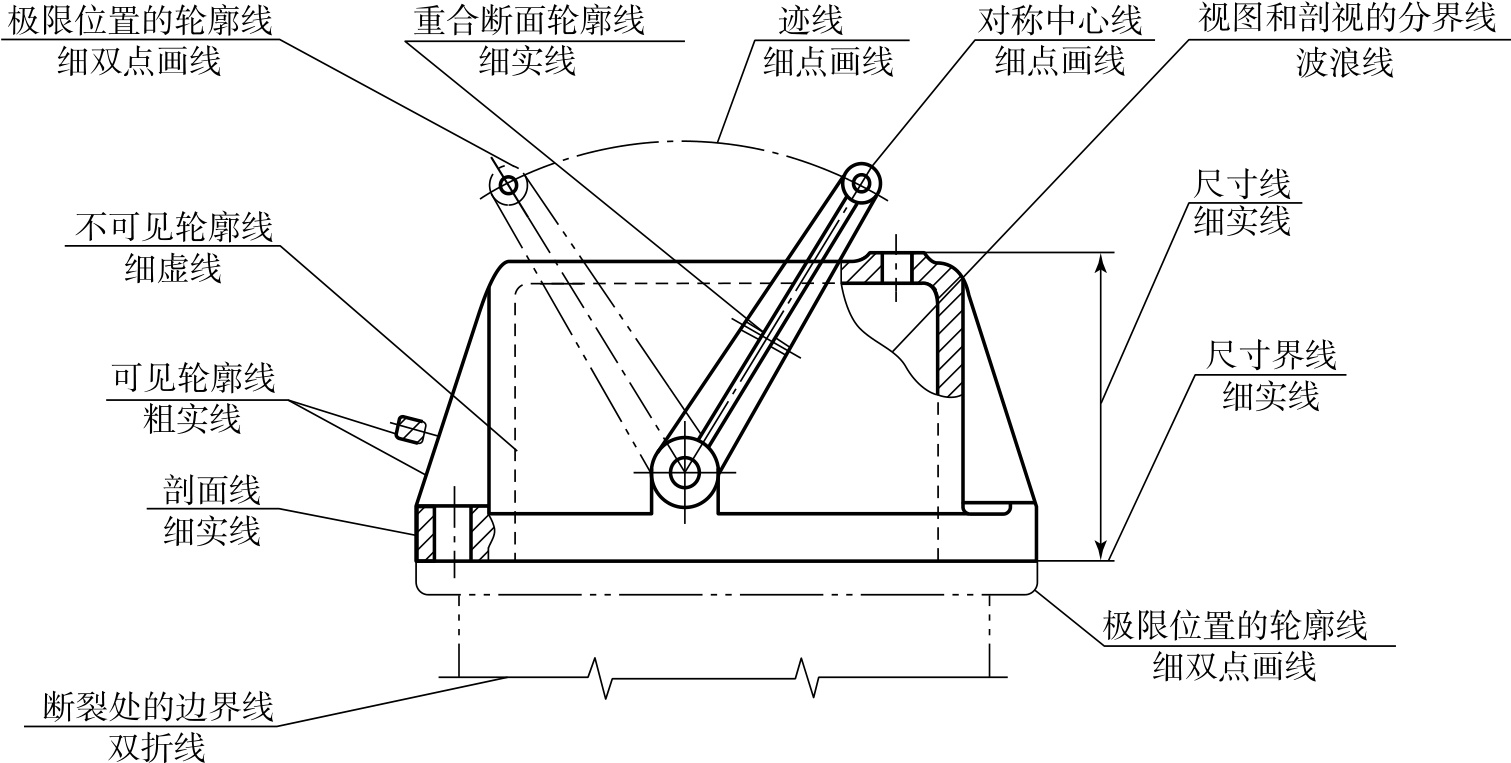

图1-3 图线应用示例

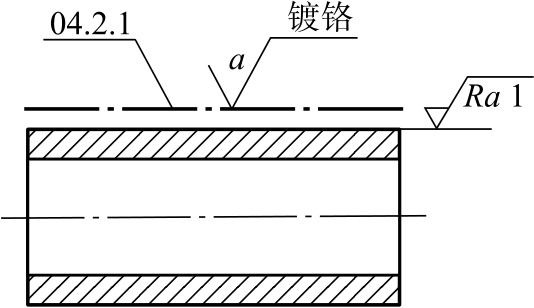

粗点画线的应用
三、图线的画法规定
(1)同一图样中同类图线的宽度应保持一致。细虚线、细点画线、细双点画线、双折线等的线段长度和间隔应各自大致相等。
(2)在线型不同的图线相互重叠时,一般按照粗实线、细虚线、细点画线的顺序,只画出排序在前的图线。
(3)细(粗)点画线和细双点画线的起止两端一般为线段而不是点。细点画线超出轮廓线2~5 mm。当图形较小时,可用细实线代替细点画线。
(4)细虚线在粗实线的延长线的方向上画出时,两图线的分界处留有间隙。
(5)细点画线、细虚线和其他图线相交或自身相交时,应是线段相交。

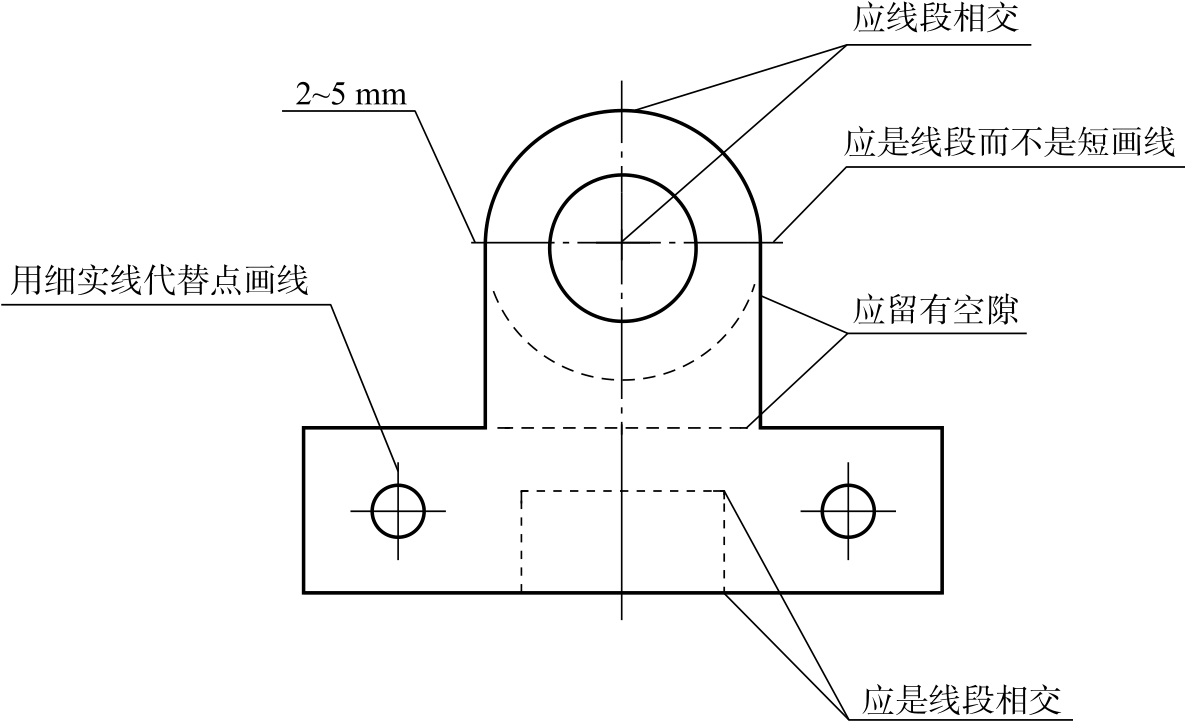

图线在相切、相交处容易出现的错误如图1-4所示。

图1-4 图线在相切、相交处容易出现的错误
任务实施
一、准备绘图工具
铅笔三支(H、HB、B)、橡皮一块、三角板一副、图板一块、丁字尺一个、圆规一副。使用方法见表1-3。

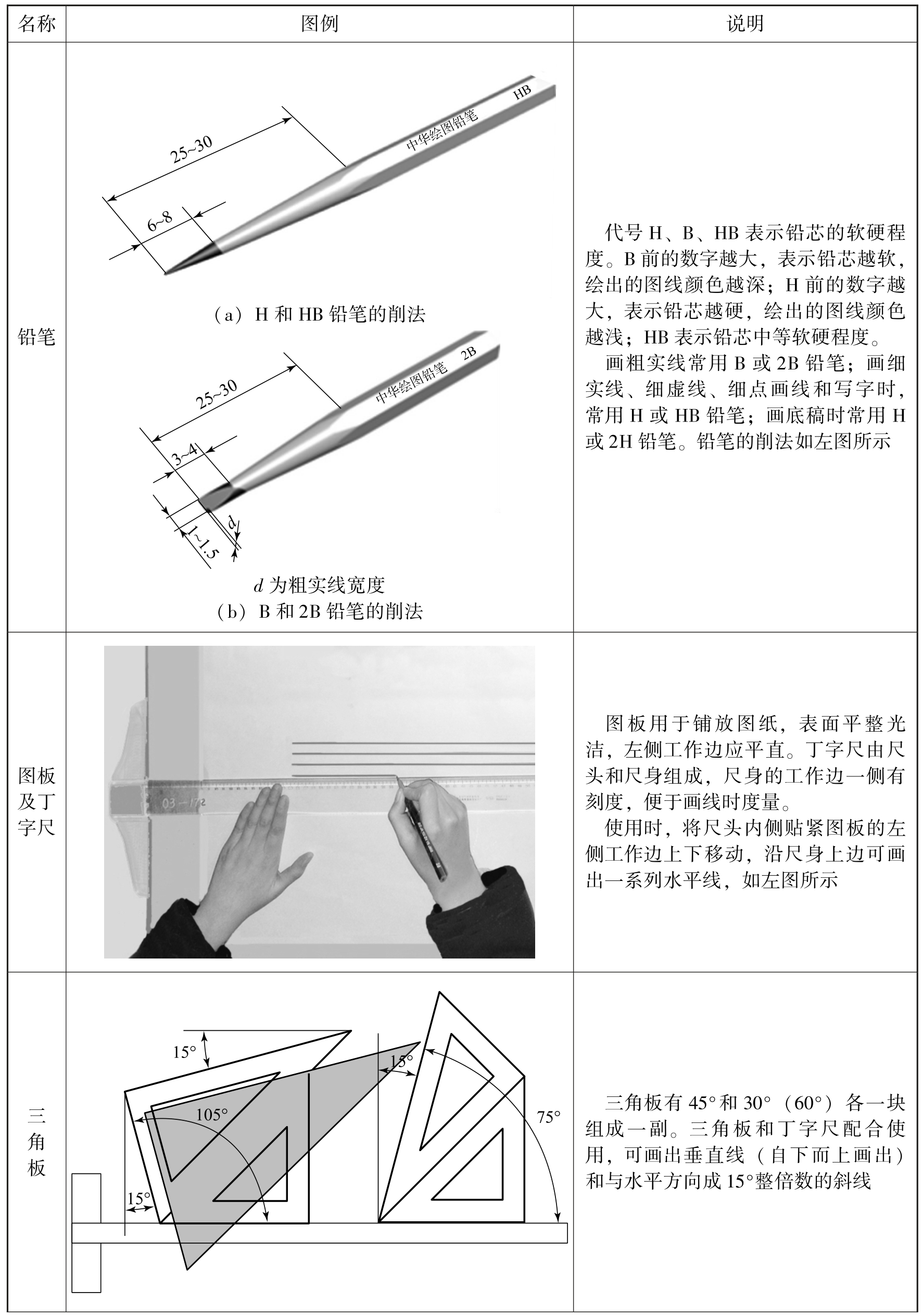

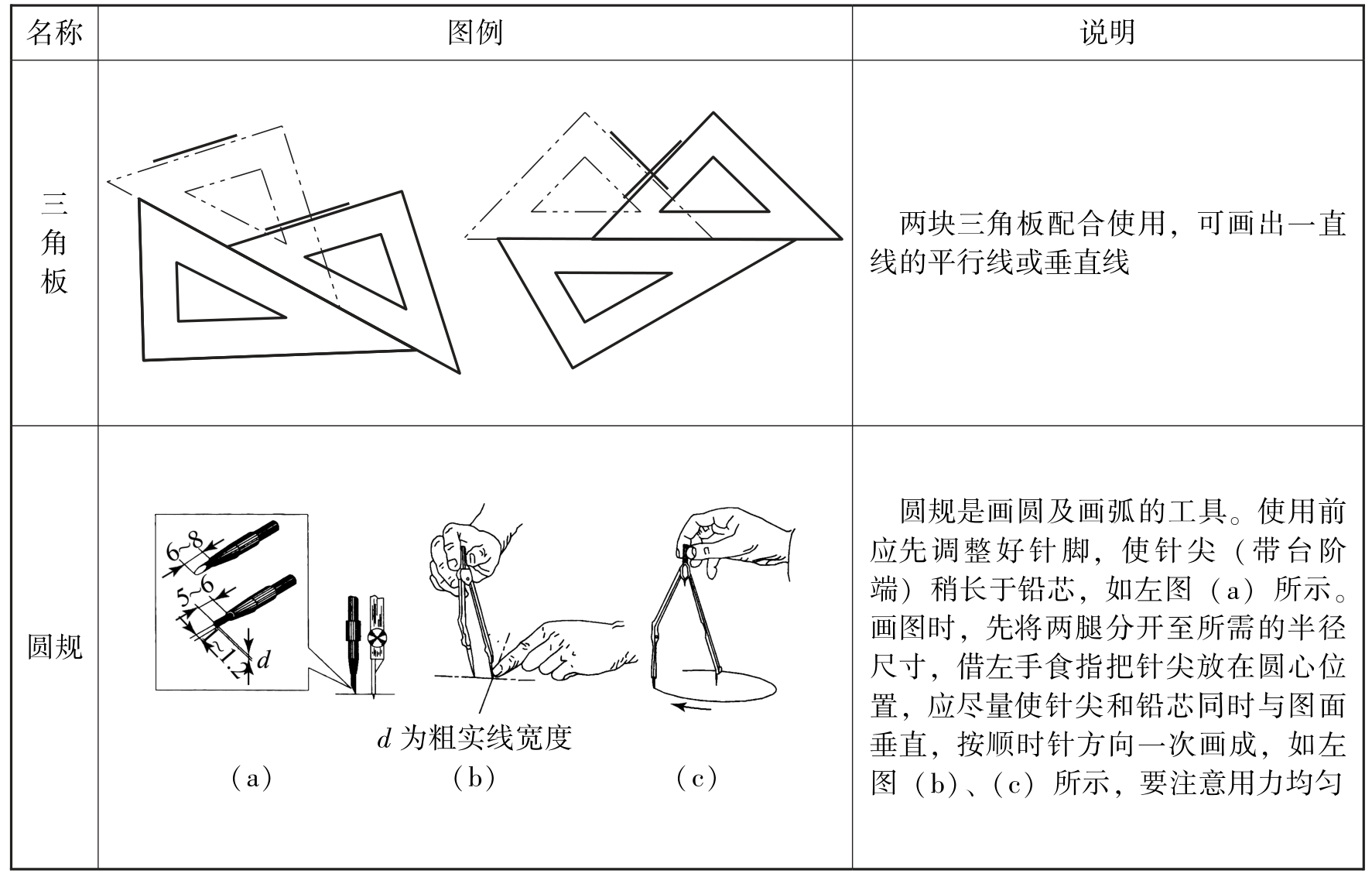

表1-3 铅笔、三角板、丁字尺和圆规的使用方法

续表

二、抄画图形
抄画泵盖平面图形,采用1∶1的比例画图,步骤见表1-4。
绘制平面图形时,要先绘制底稿,底稿要清淡、准确并保持图面整洁。底稿要先画作图基准线。底稿完成后,要全面检查底稿,修正错误,擦去画错的线条及作图辅助线。然后进行加深描粗,加深描粗的顺序是先粗后细,先曲后直,先水平后垂斜。

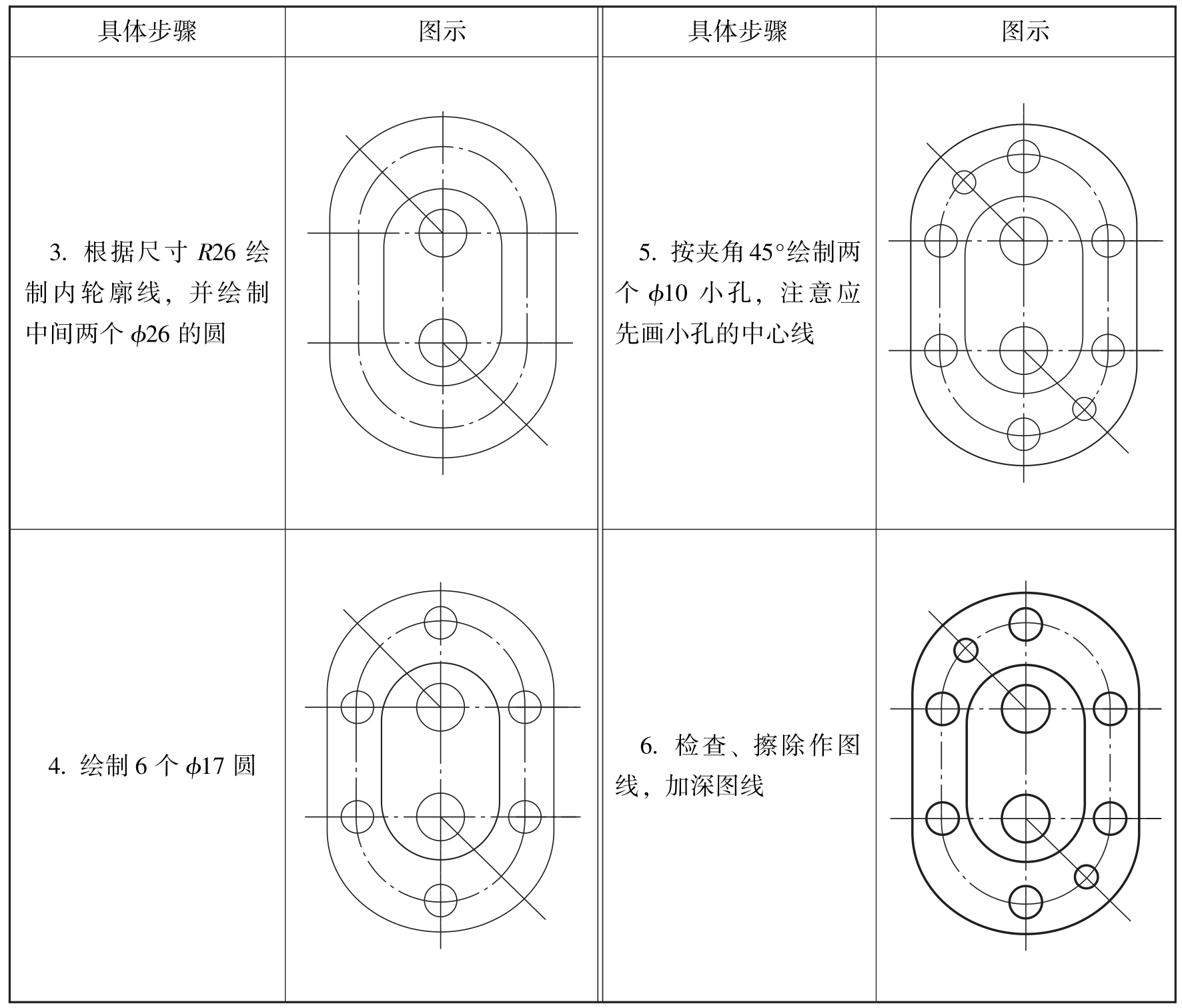

表1-4 泵盖平面图形的作图步骤

续表

若采用1∶2或2∶1的比例绘制泵盖的平面图形,该如何绘制?
