在A4图纸上绘制图1-12所示的手柄的平面图形，要求符合制图国家标准的有关规定。

如图1-12所示手柄的平面图形是在A4图纸上绘制的，主要包括图形、尺寸、标题栏。

图形：是由直线、圆弧连接组成的，观察分析可知，图形中有的直线和圆弧可以直接绘制，如尺寸22、10、ϕ20、ϕ12、SR7所对应的线段，而有的却需要借助于其他的线段才可以绘制出来，如R60、R42的圆弧，由此可知，线段的绘制有先后顺序之分，因此要对平面图形的尺寸、线段进行定性分析，以确定画图顺序和正确标注尺寸。

图纸：图纸有不同的图幅及图框绘制格式。

标题栏：标题栏有不同的绘制要求。

一、圆弧连接

用一段圆弧光滑地连接相邻两已知线段（直线或圆弧）的作图方法称为圆弧连接。圆弧连接分为三种情况：

（1）两直线间的圆弧连接。

（2）两圆弧间的圆弧连接，包括圆弧与圆弧外切连接和圆弧与圆弧内切连接两种。

（3）直线圆弧间的圆弧连接。

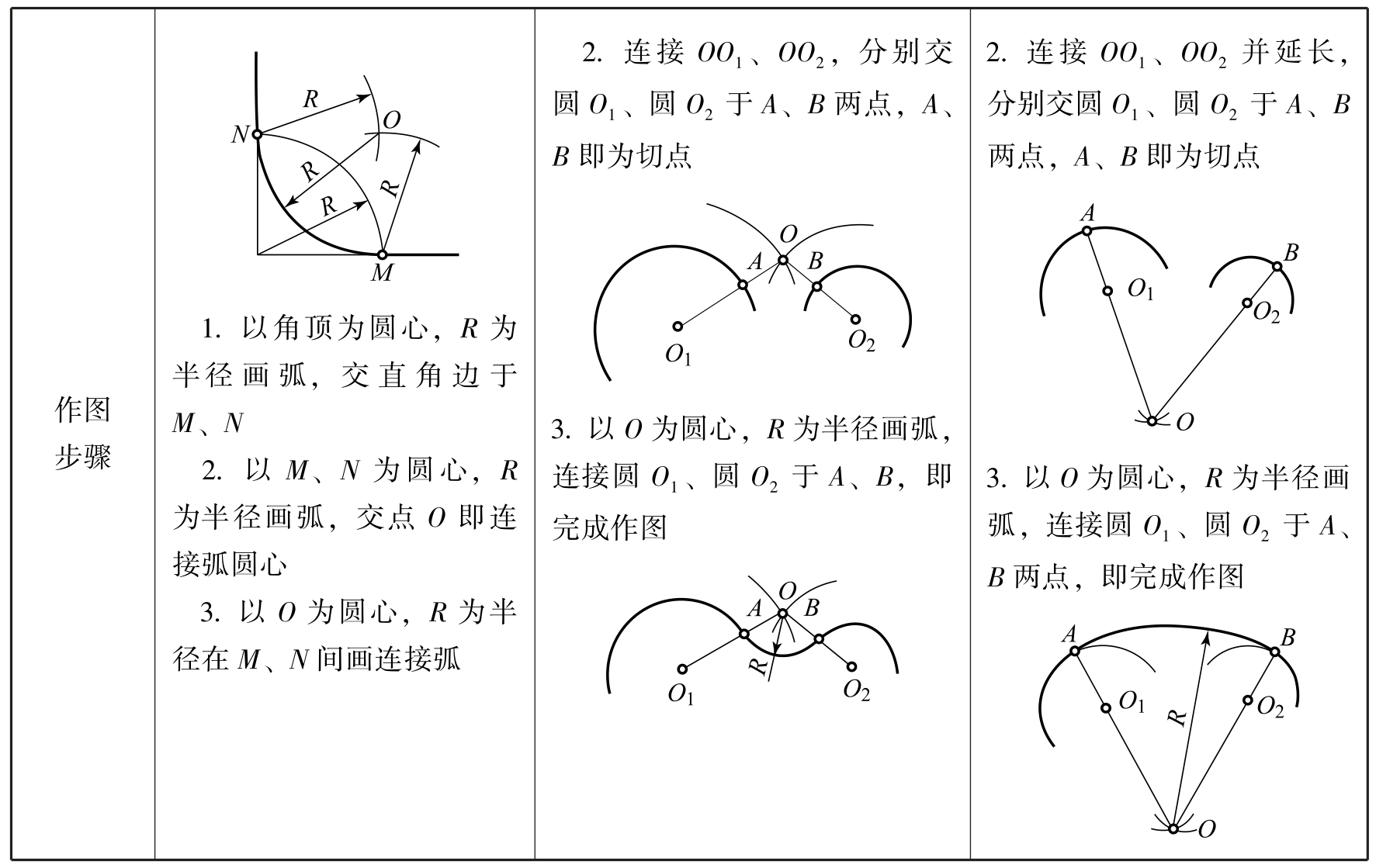

不论哪种圆弧连接方式，作图的关键是：第一定圆心，第二找切点，方法如表1-10所示。

二、平面图形分析

（一）尺寸分析

平面图形中所注尺寸按其作用可分为定形尺寸和定位尺寸两类：

1.定形尺寸

确定图形中各几何元素形状大小的尺寸，比如长、宽、高、直径、半径、角度等。如图1-12所示，ϕ20、ϕ12、R42、SR7、R60以及22、10等都是定形尺寸。

2.定位尺寸

确定图形中各几何元素相对位置的尺寸，在平面图形中，有横向和纵向两个方向的定位尺寸。如图1-12所示，尺寸117、ϕ30分别可确定SR7圆弧和R60圆弧的圆心位置，属于定位尺寸。

平面图形中，必须注意，有时一个尺寸既是定形尺寸，也是定位尺寸，如图1-12所示，尺寸117既是定形尺寸，即手柄的长，也是定位尺寸，定位SR7圆弧的圆心。

（二）线段分析

根据平面图形的线段和已知的尺寸，可将平面图形中的线段分为三类。1.已知线段

已知定形尺寸和两个定位尺寸，可以直接画出的线段，如图1-12所示ϕ12、ϕ20圆柱和SR7圆弧均属已知线段。

2.中间线段

已知定形尺寸和一个定位尺寸，缺少另一个定位尺寸，故需要借助某个已知线段的位置和尺寸才能画出的线段，如图1-12所示R60圆弧，缺少圆心的横向定位尺寸，绘制时需要借助于与SR7的相切关系，就是中间线段。

3.连接线段

仅知道定形尺寸，两个定位尺寸都未知，需要借助两个已知线段的位置，才能画出的线段，如图1-12所示的R42圆弧就是连接线段。

绘图顺序一般是首先画已知线段，再画中间线段，最后画连接线段。

三、图幅

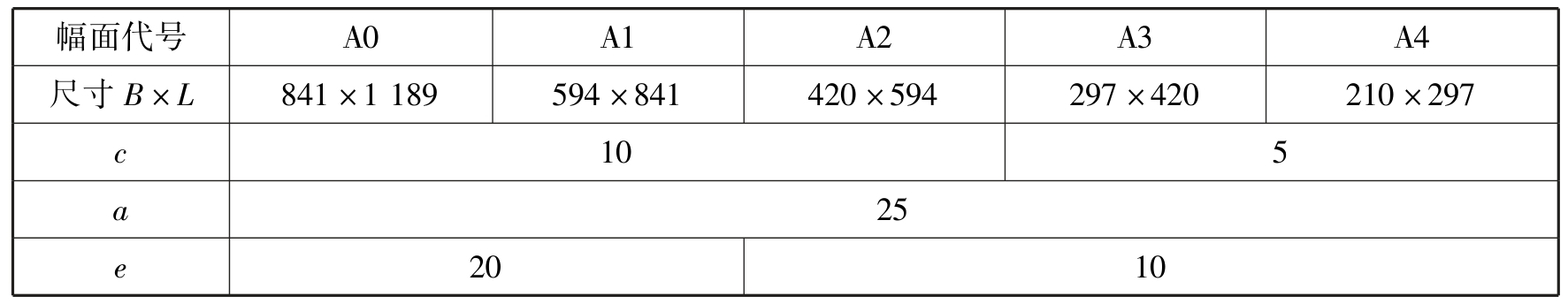

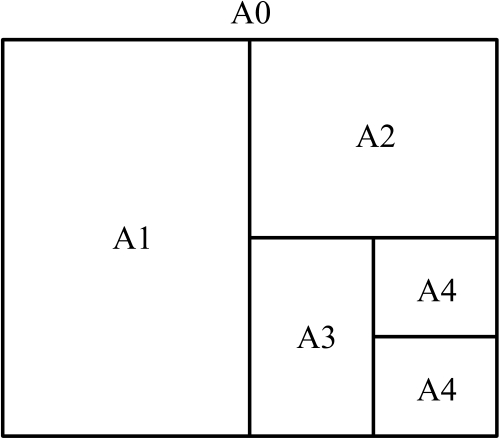

根据图形的大小选择适当的图纸幅面，国家标准GB/T 14689—1993对图纸幅面作了相应规定，基本幅面尺寸见表1-11，各种幅面的关系见图1-13。

四、图框

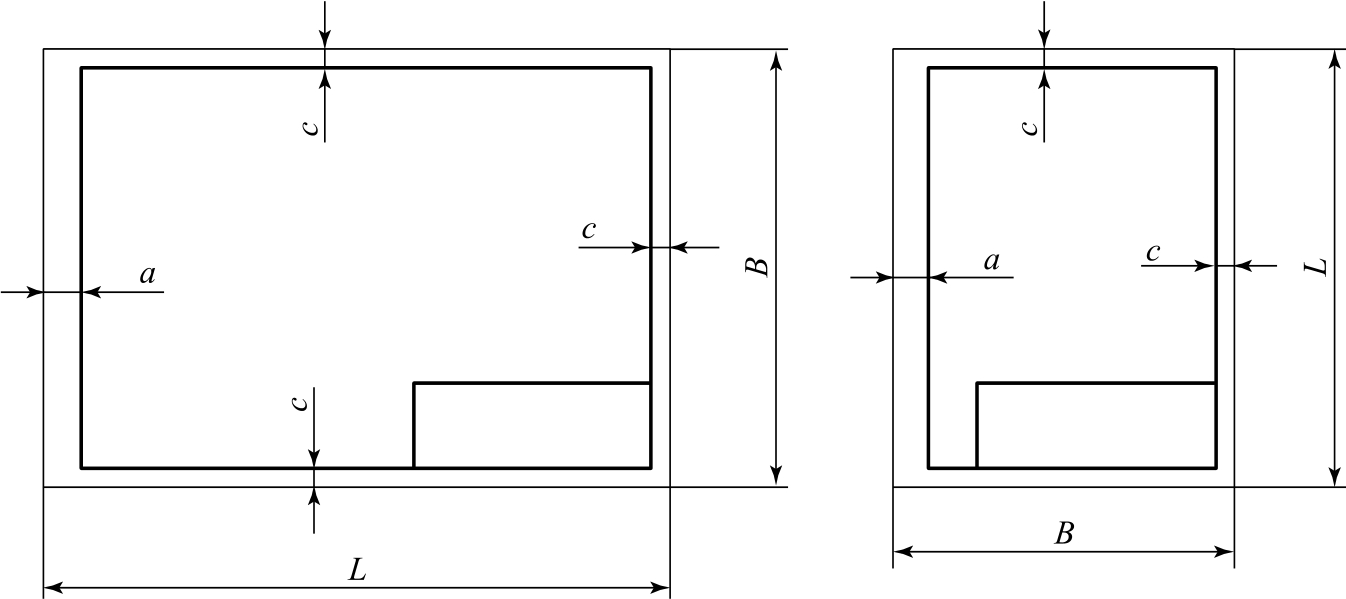

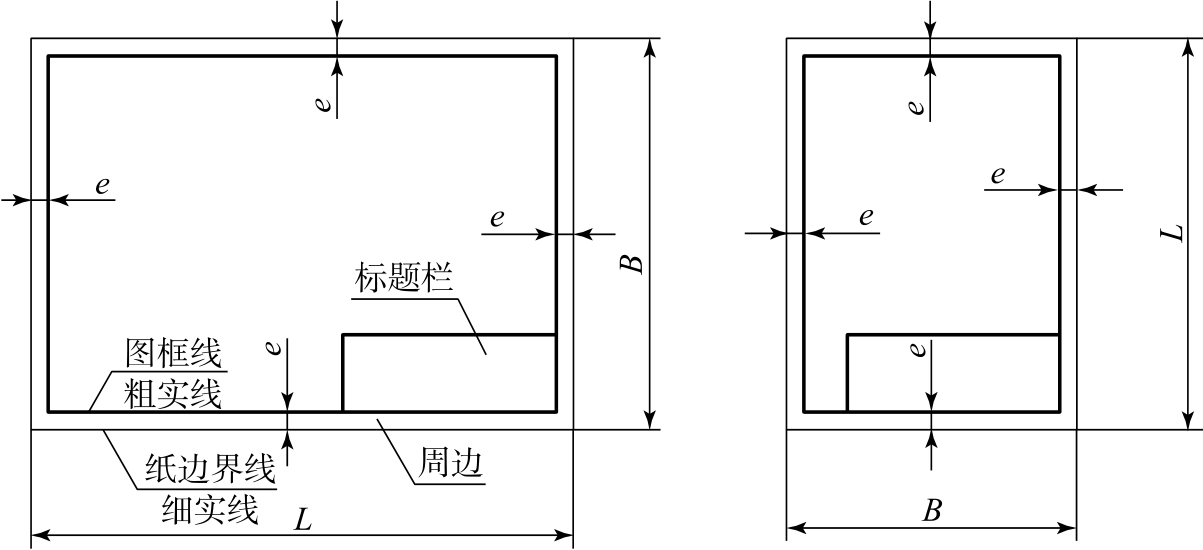

根据国家标准规定，在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边两种，分别如图1-14和图1-15所示。图中的周边尺寸a、c、e从表1-11中查取。

五、标题栏

每张图纸必须画出标题栏，用来填写零件的名称、材料、代号、绘图比例、数量、设计者的姓名、日期等内容，标题栏的位置一般画在图框右下角，外框采用粗实线，框内格线采用细实线绘制。标题栏中的文字方向为看图方向。标题栏的格式和尺寸在GB/T 10609.1—1989中作了规定，制图作业中的标题栏采用图1-16和图1-17所示形式。

任务实施

一、分析手柄平面图形

（一）分析手柄的尺寸

1.定形尺寸

尺寸ϕ20、ϕ12、R42、SR7、R60以及22、10等都是定形尺寸。

2.定位尺寸

尺寸117是确定SR7圆弧的圆心的尺寸，ϕ30是确定R60圆弧的圆心位置的尺寸。

（二）分析手柄的线段

1.已知线段

ϕ12、ϕ20、SR7、22、10所对应的线段，都是可以直接绘制的线段，属于已知线段。

2.中间线段

R60圆弧只知道半径，和圆心的一个定位尺寸ϕ30，不知道圆心的另一个定位尺寸，但是由于R60与SR70的圆弧外切，故其圆心可通过作图确定下来。R60即为中间线段。

3.连接线段

R42圆弧只知道半径，不知道圆心的位置，但是R42经过ϕ20的一点，且与R60相外切，故其圆心也可通过作图确定。R42即为连接线段。

二、尺规绘图的步骤

1.画图前的准备工作

准备好必需的绘图工具和仪器，将图纸固定在图板的适当位置，使绘图时丁字尺、三角板移动自如。

2.布置图形

根据所画图形的大小选择适当的图纸幅面和比例，手柄选A4图纸，确定采用1∶1的绘图比例。在图纸上合理布图，图形尽量均匀、居中，并要考虑标注尺寸的位置，确定图形的基准线的位置。

3.画底稿

绘制顺序是：先按布图画轴线或对称中心线，再画主要轮廓线，然后画细节，最后画剖面符号。

4.描深

描深图线前，要仔细检查底稿，纠正错误，擦去多余的作图线，按标准线型描深图线。

5.标注尺寸和填写标题栏

按国家标准有关规定在图样中标注尺寸和填写标题栏。

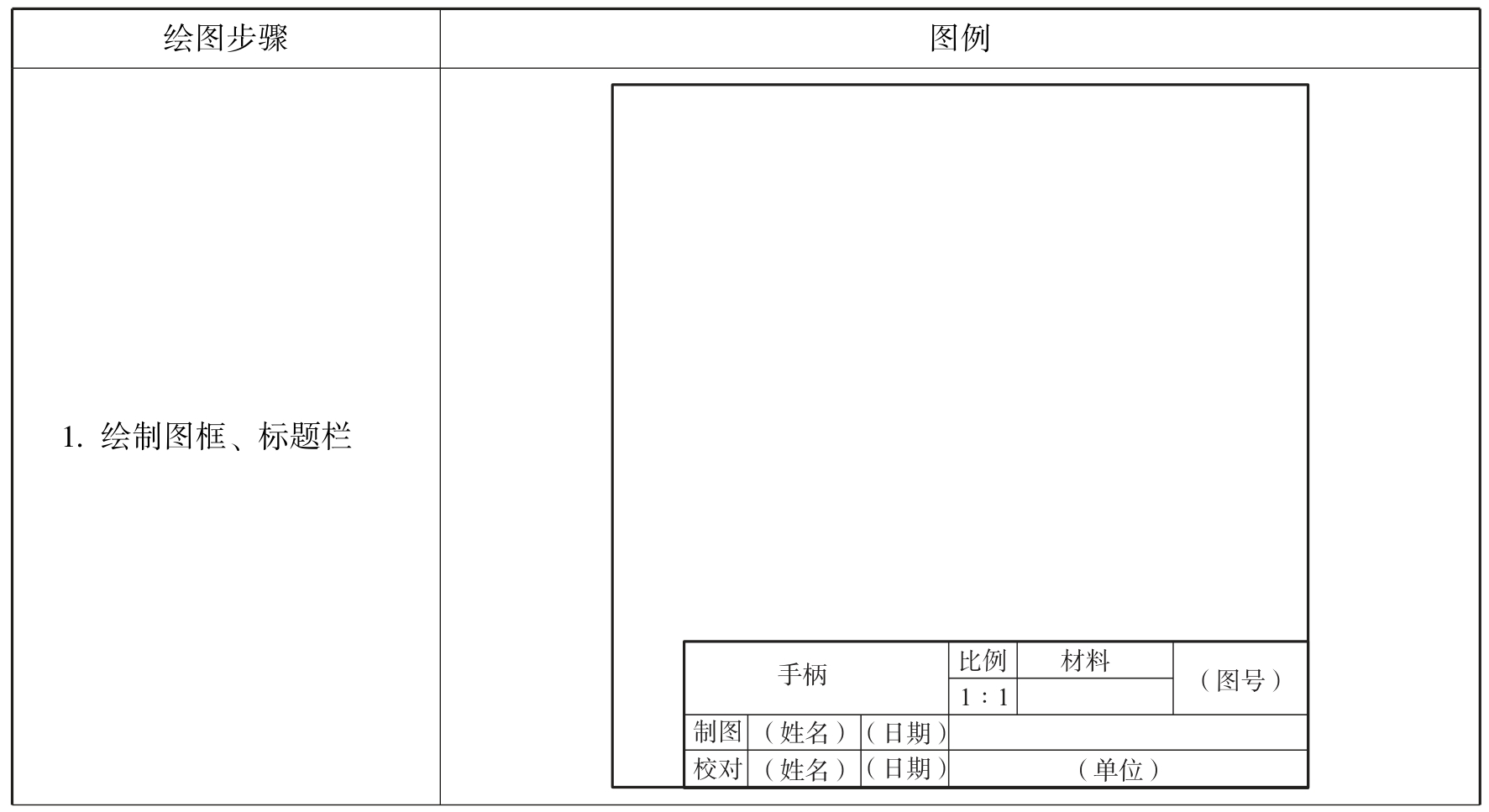

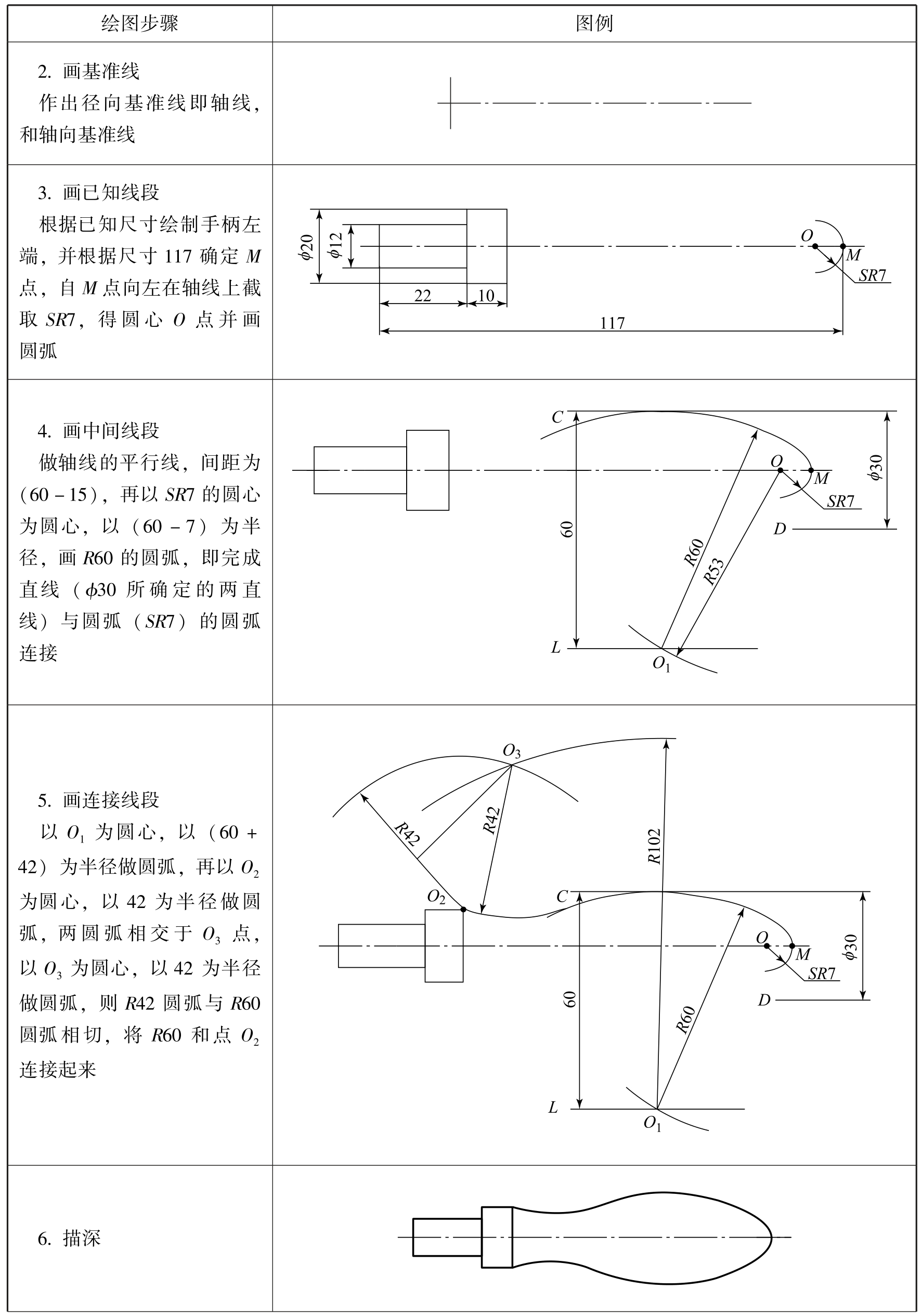

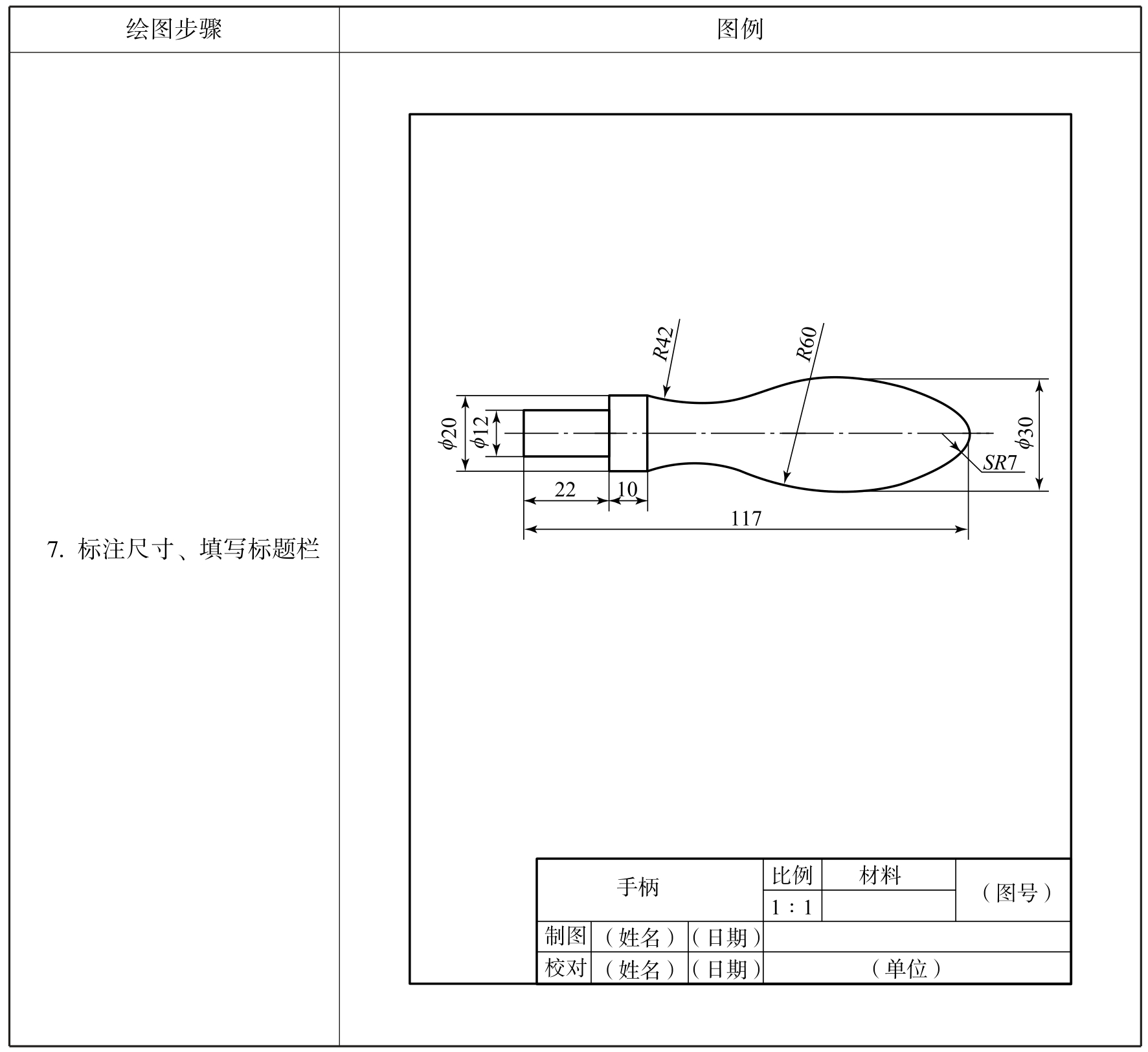

手柄作图步骤见表1-12。

知识拓展

一、斜度

1.斜度的概念

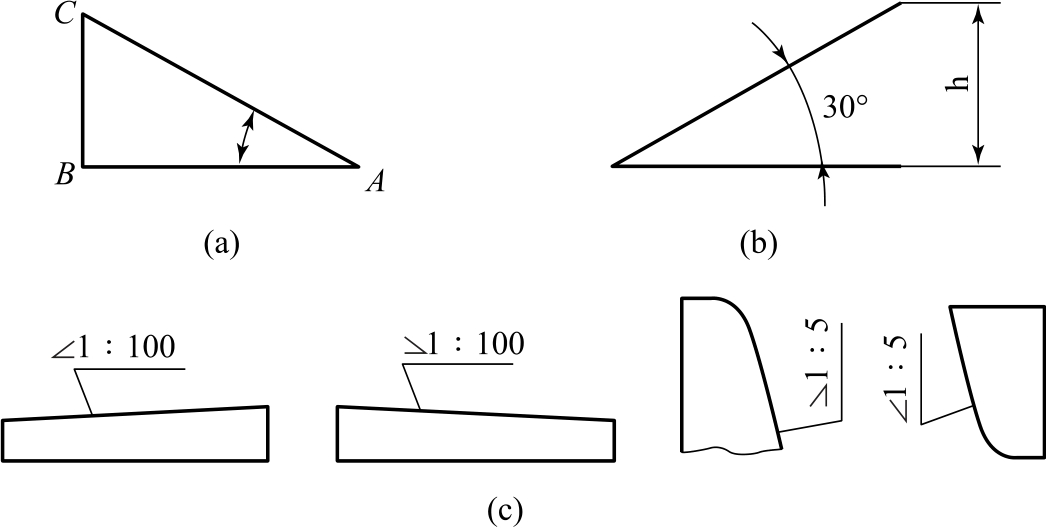

斜度是指一直线对另一直线或一平面对另一平面的倾斜程度，其大小用该两直线（或平面）夹角的正切来表示，并简化为1∶n的形式，如图1-18（a）所示。

2.斜度符号的画法及标注方法

斜度符号的画法如图1-19（b）所示。其斜度符号的斜边应与图中斜线的倾斜方向一致，如图1-19（c）所示。

3.斜度的作图方法

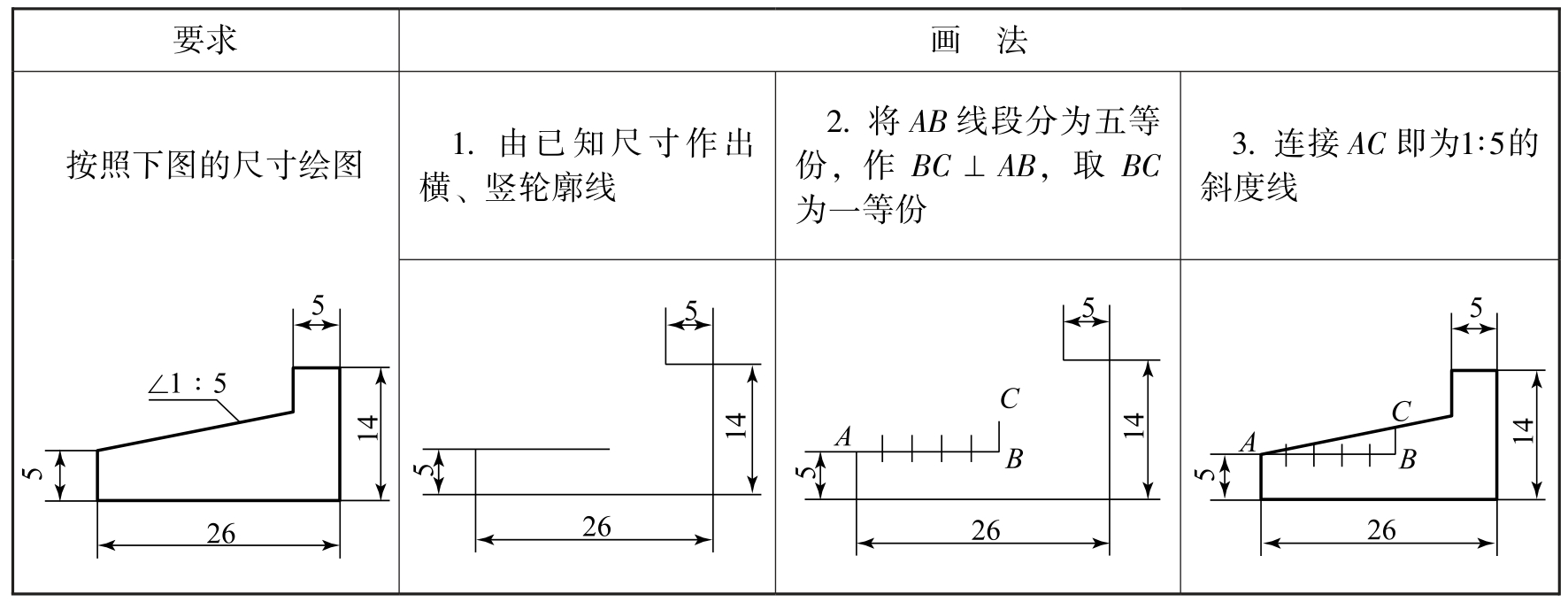

斜度的作图方法及尺寸标注见表1-13。

二、锥度

1.锥度的概念

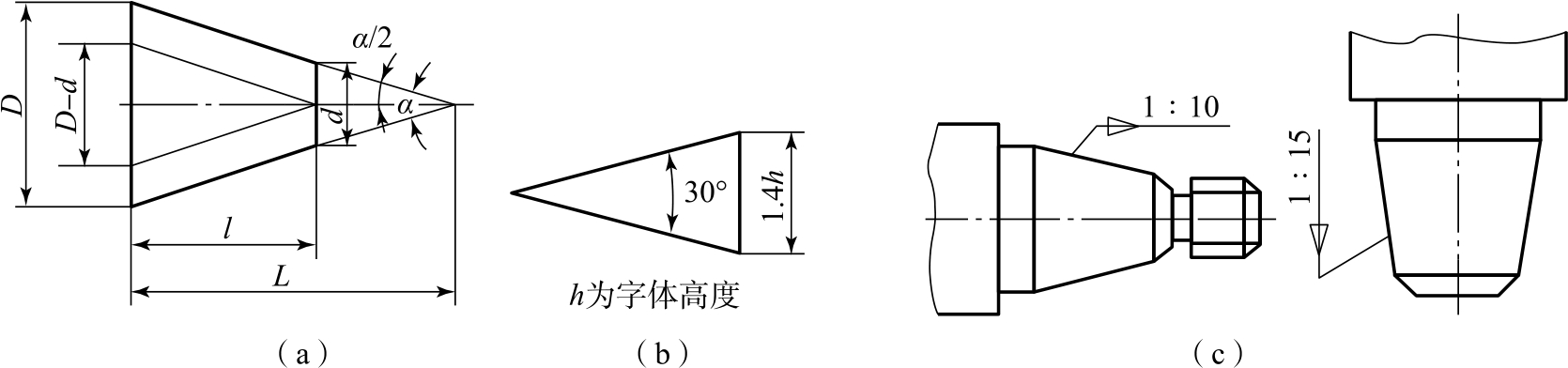

锥度是指正圆锥的底圆直径与其高度之比。若是锥台，则为上下两底面圆直径差与锥台高度之比。并以1∶n的形式表示，如图1-19（a）所示。

2.符号的画法及标注方法

锥度符号的画法如图1-19（b）所示。其符号的方向应与图中锥度的倾斜方向一致，如图1-20（c）所示。

3.锥度的作图方法

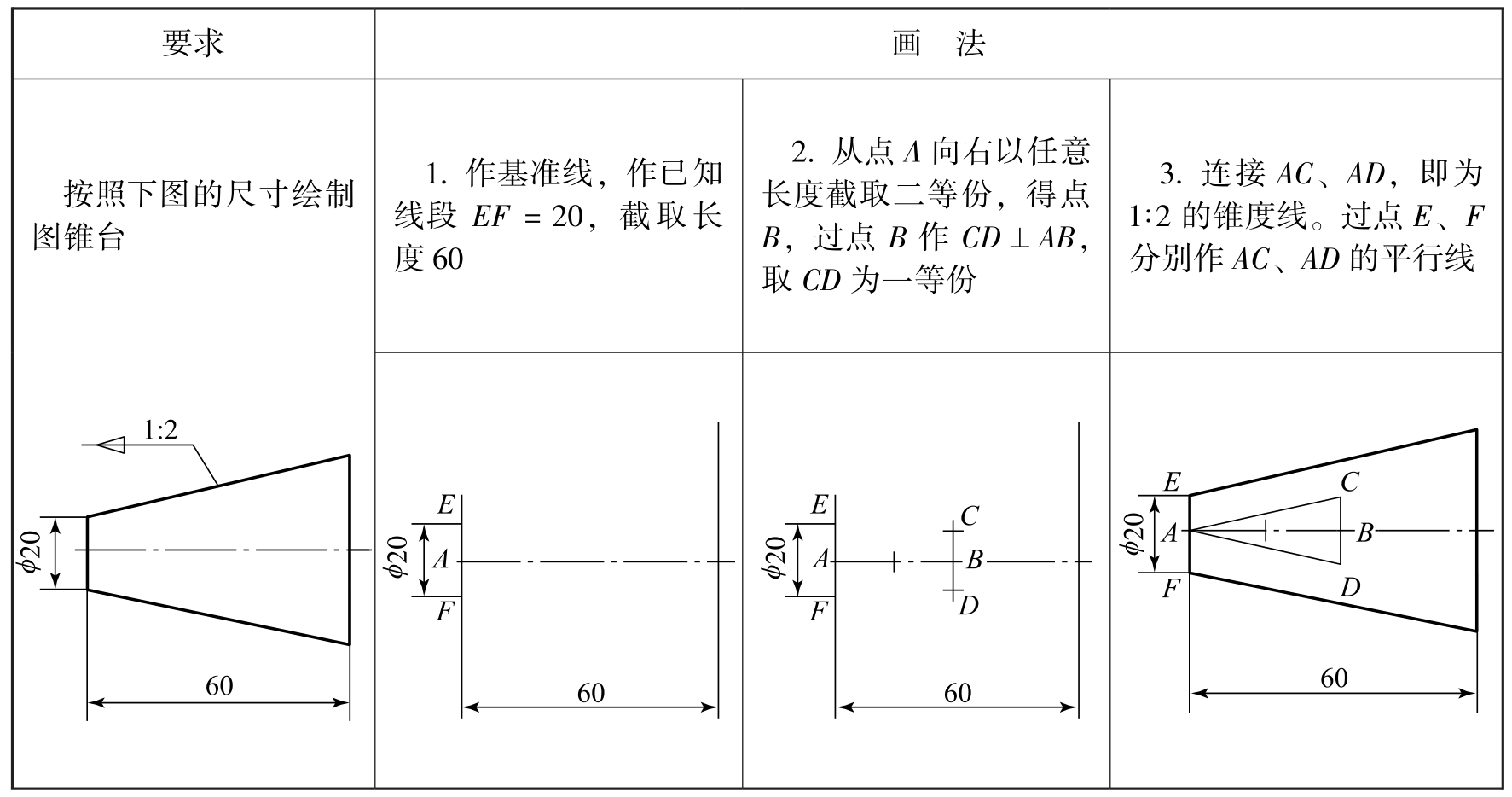

锥度的作图方法及尺寸标注见表1-14。

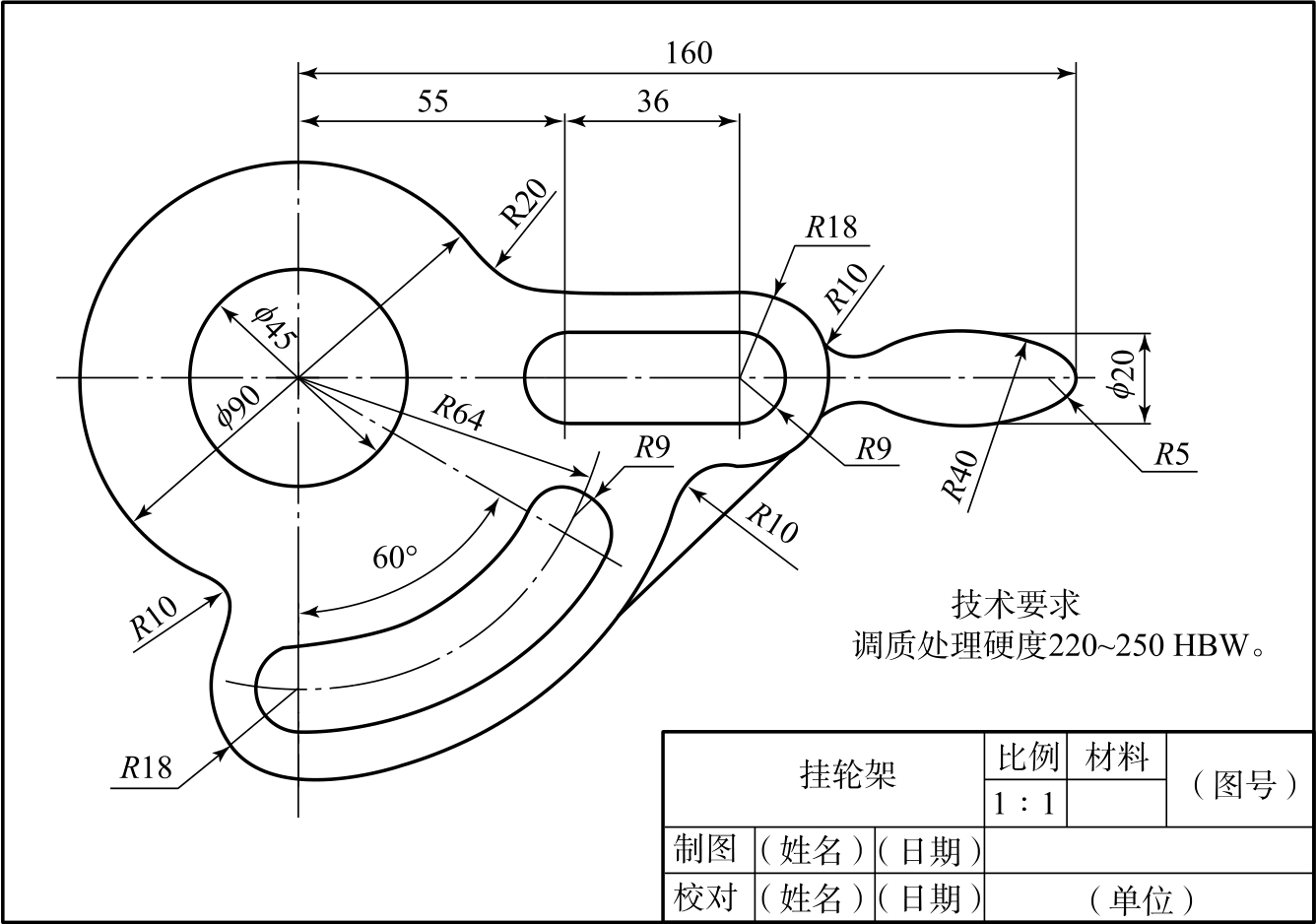

在A3图纸上绘制图1-20所示挂轮架的平面图形，要求符合制图国家标准的有关规定。
