任务 徒手绘制垫片的草图
徒手绘制图1-21所示垫片的草图。

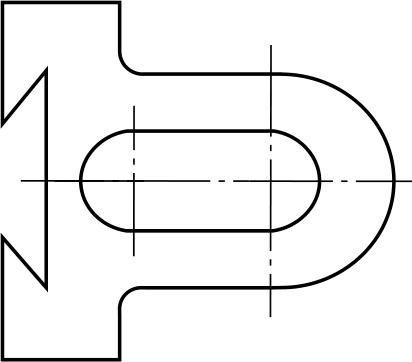

图1-21 垫片的平面图
该垫片的平面图形由水平和垂直方向的直线、倾斜直线和圆弧组成，徒手绘制该图形时，必须掌握绘制各种线条的基本方法。
草图图形的大小是根据目测估计画出的，目测要尽量准确。
一、直线的画法
徒手画图时，手腕和手指微触纸面。画短线以手腕运笔；画长线时，移动手臂运笔，要目视笔尖运行的方向和终点，手指压住纸面，匀速运笔。
画水平线时，应自左向右画成；画垂直线时，用手指与手腕配合自上而下运笔；画倾斜线时，通常旋转图纸或侧转身体成顺手方向画线。具体技巧如图1-22所示。

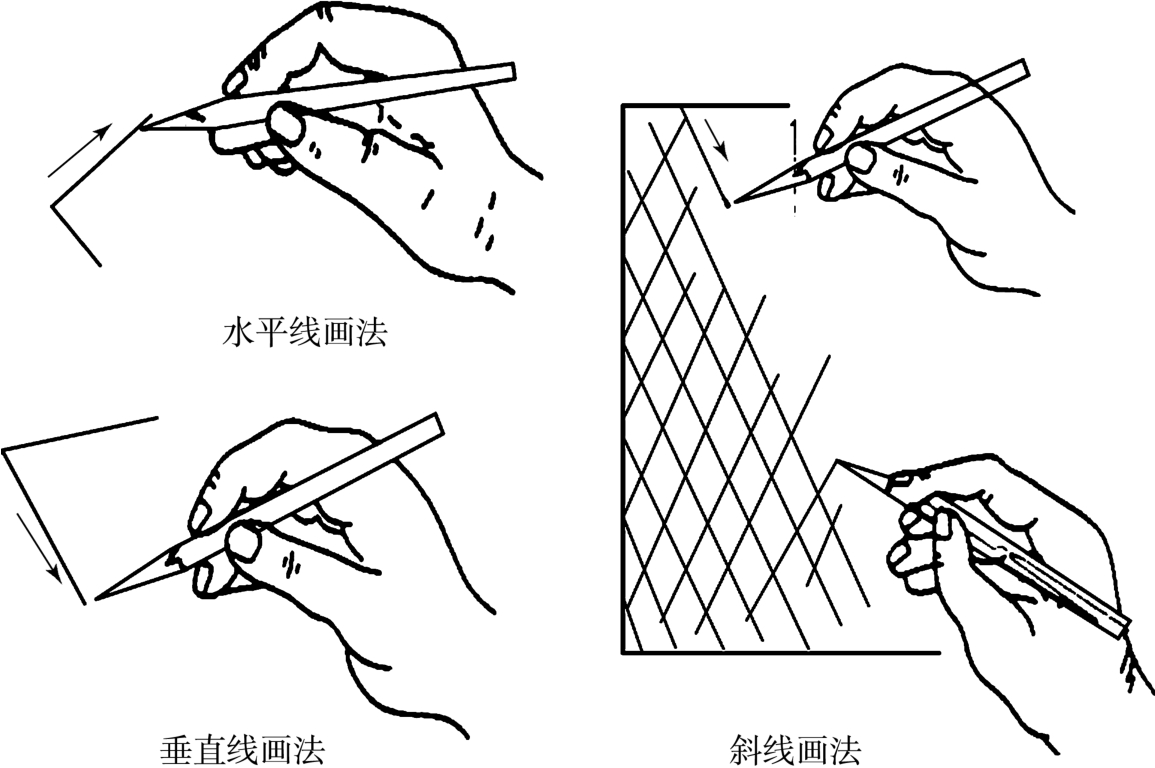

图1-22 徒手画直线技巧
二、常用角度的画法
画30°、45°、60°、90°、120°的特殊角时，用等边三角形斜边的比例关系，在斜线上定点，然后连线而成，如图1-23所示。

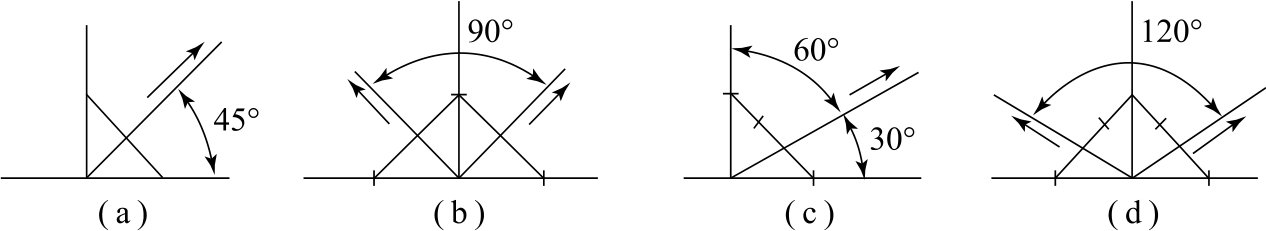

图1-23 特殊角度的画法
（a）45°角；（b）90°角；（c）30°角、60°角；（d）120°角
三、圆和圆弧的画法
画较小圆时，先在中心线上按目测定出四点，然后徒手将各点连成圆；也可以先画辅助正方形，再画四段圆弧与其相切成圆，如图1-24（a）所示。画较大圆时，通过圆心加画四条辅助线，按圆的半径大小目测出八点，分段画圆弧，最后连成整圆，如图1-25（b）所示。
图1-24 圆的画法
（a）小圆；（b）大圆
画圆弧时，先画角等分线，在该线上目测圆心位置，然后向角两边引垂线，确定圆弧两个连接点，在分角线上定出圆弧上的点，然后过三个点画成圆弧，如图1-25（a）所示。对于1/4圆弧，先画辅助正方形，再画圆弧与其相切，如图1-26（b）、（c）所示。

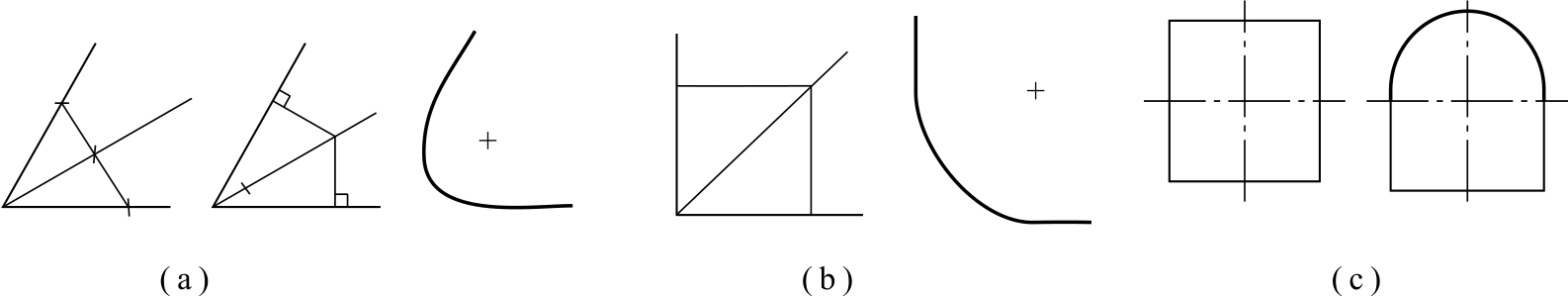

图1-25 圆弧的画法
四、椭圆的画法
画椭圆的一般方法如图1-26所示。根据已知的长短轴定出4个端点，画椭圆的外切矩形，将矩形的对角线六等分，过长短轴端点及对角线靠外等分点（共8个点）徒手画出椭圆。

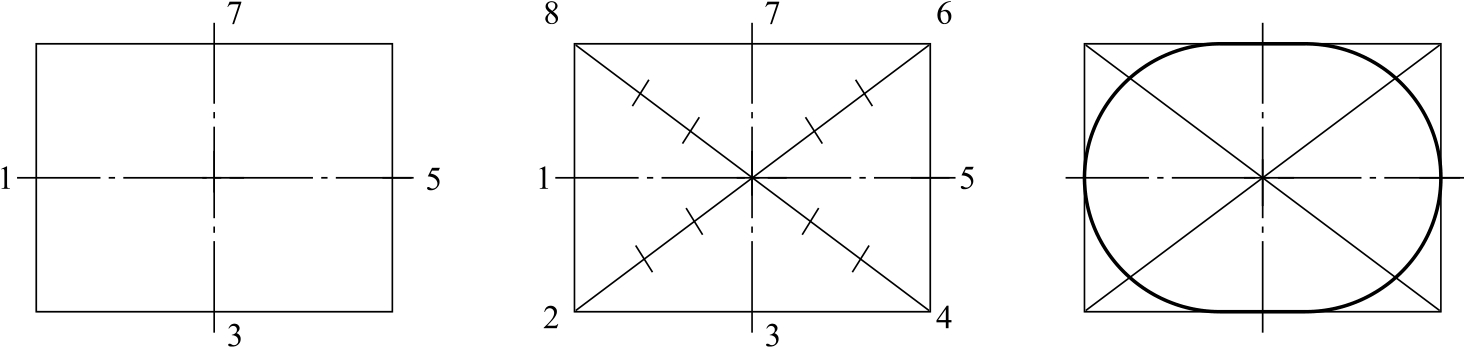

图1-26 画椭圆的一般方法
任务实施
画草图铅笔一般用HB或B。为了便于转动图纸顺手画成，提高徒手画图的速度，草图的图纸一般不固定。初学者可在方格纸上进行练习。
徒手绘制垫片草图的步骤见表1-15。

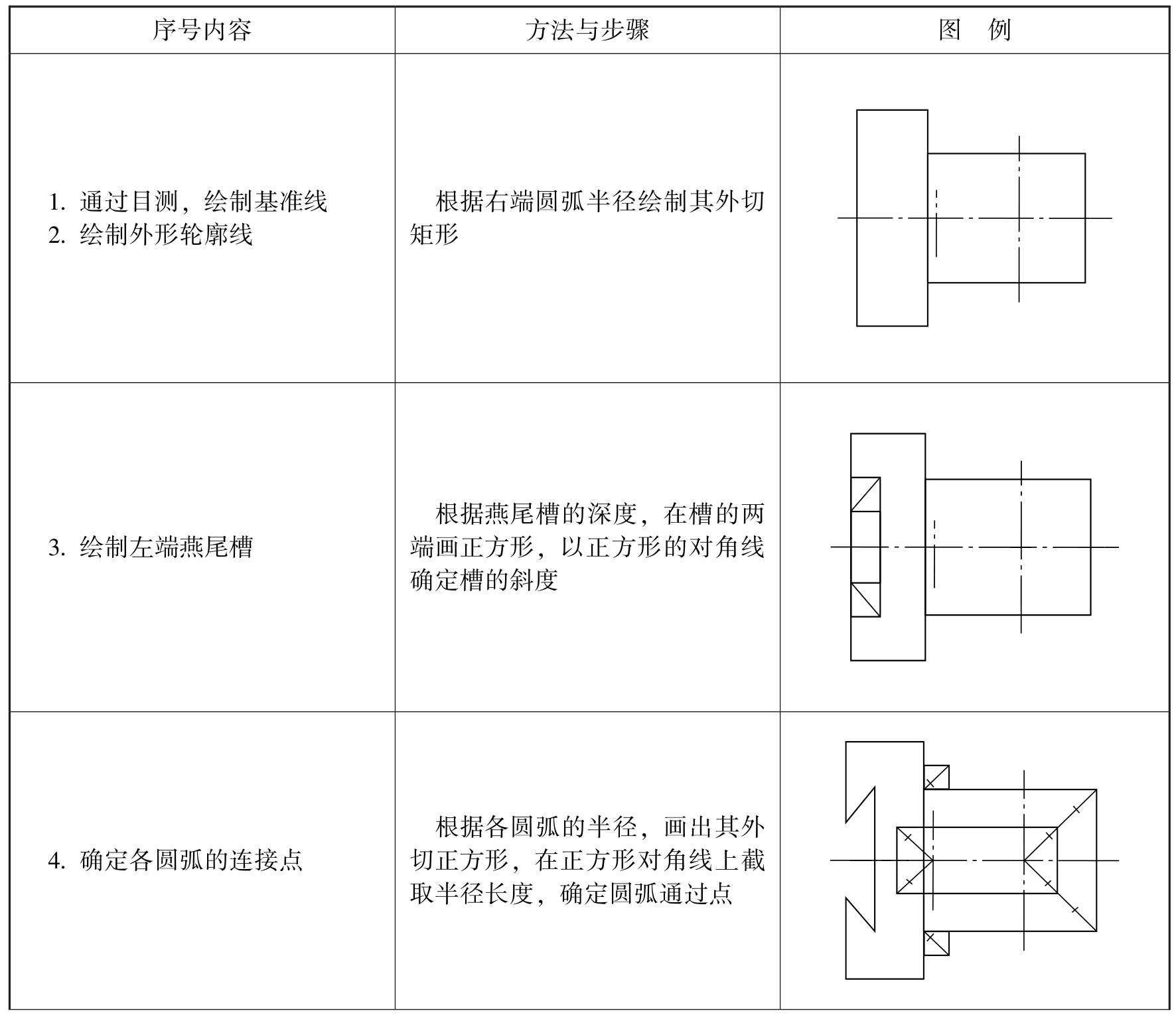

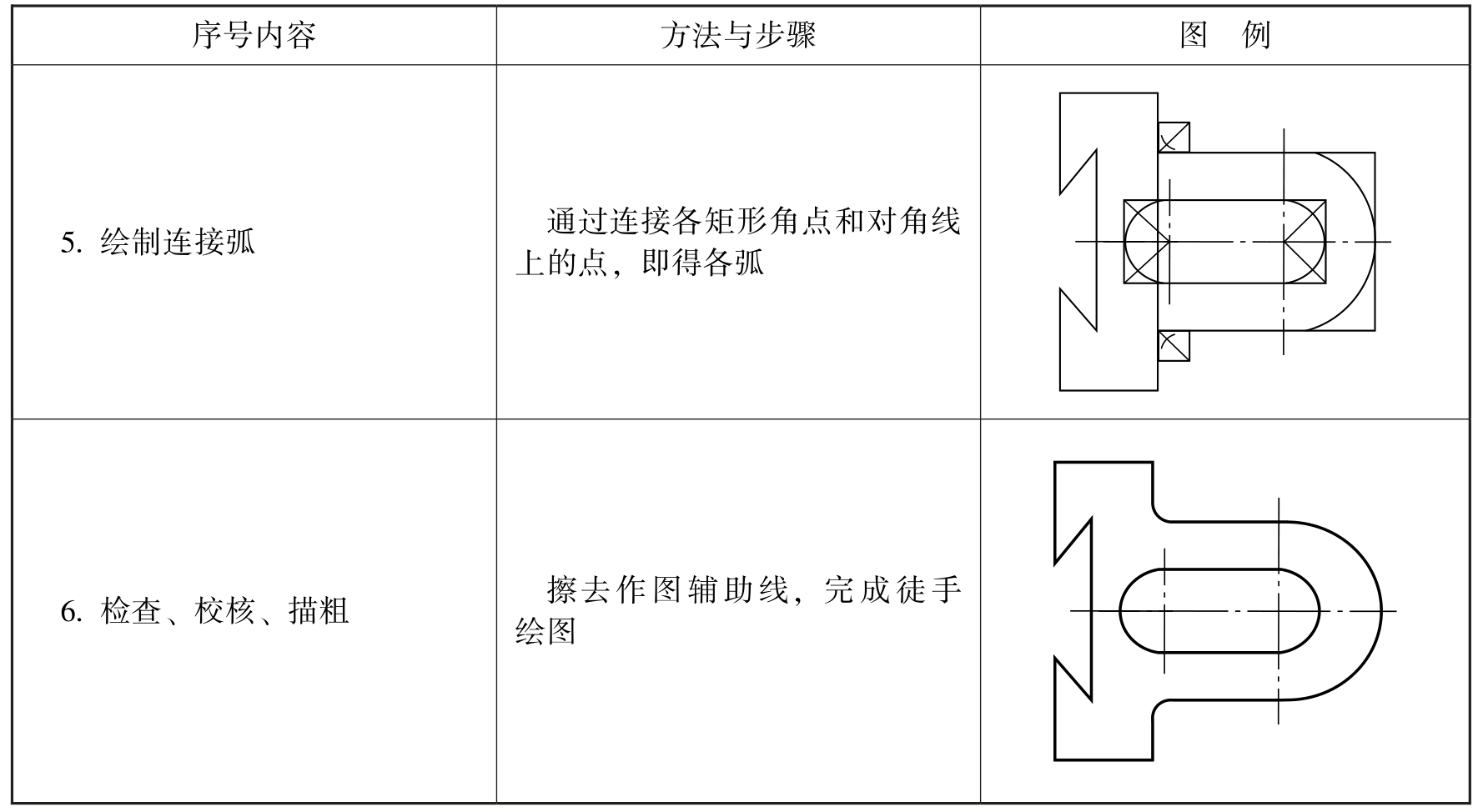

表1-15 徒手绘制垫片草图的步骤
续表
若采用1∶2或2∶1的比例绘制泵盖的平面图形，该如何绘制？
