任务2　绘制压块的向视图

任务2　绘制压块的向视图

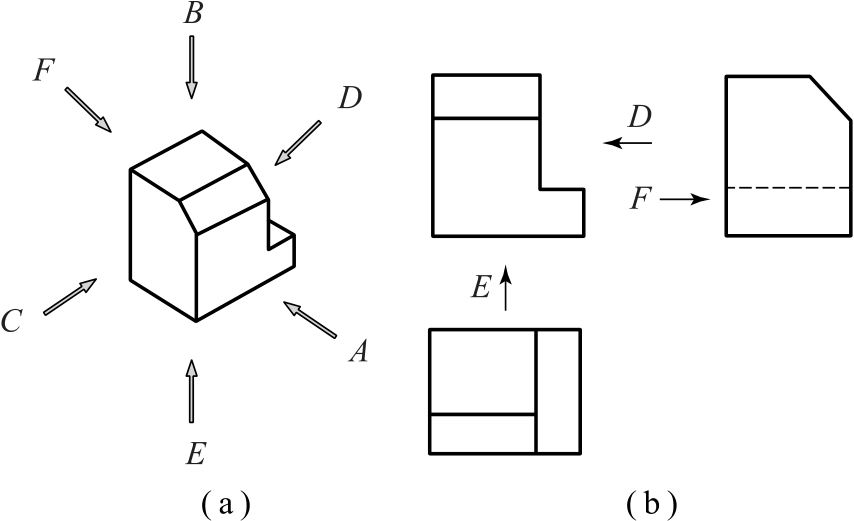

根据图5-5所示压块的轴测图与三视图，绘制压块D、E、F三个方向的向视图。

在合理布置压块图幅时，有时空间不允许，各视图不能按投影关系配置，此时可以移位配置，移位配置的基本视图称为向视图，绘制时应在视图上方用大写字母标出该向视图的名称（如“A”“B”等），并应在相应的视图附近用箭头指明投射方向，并注上相同的字母。可以将图5-4所示的基本视图按图5-6所示位置配置，形成A向视图，B向视图。

任务实施

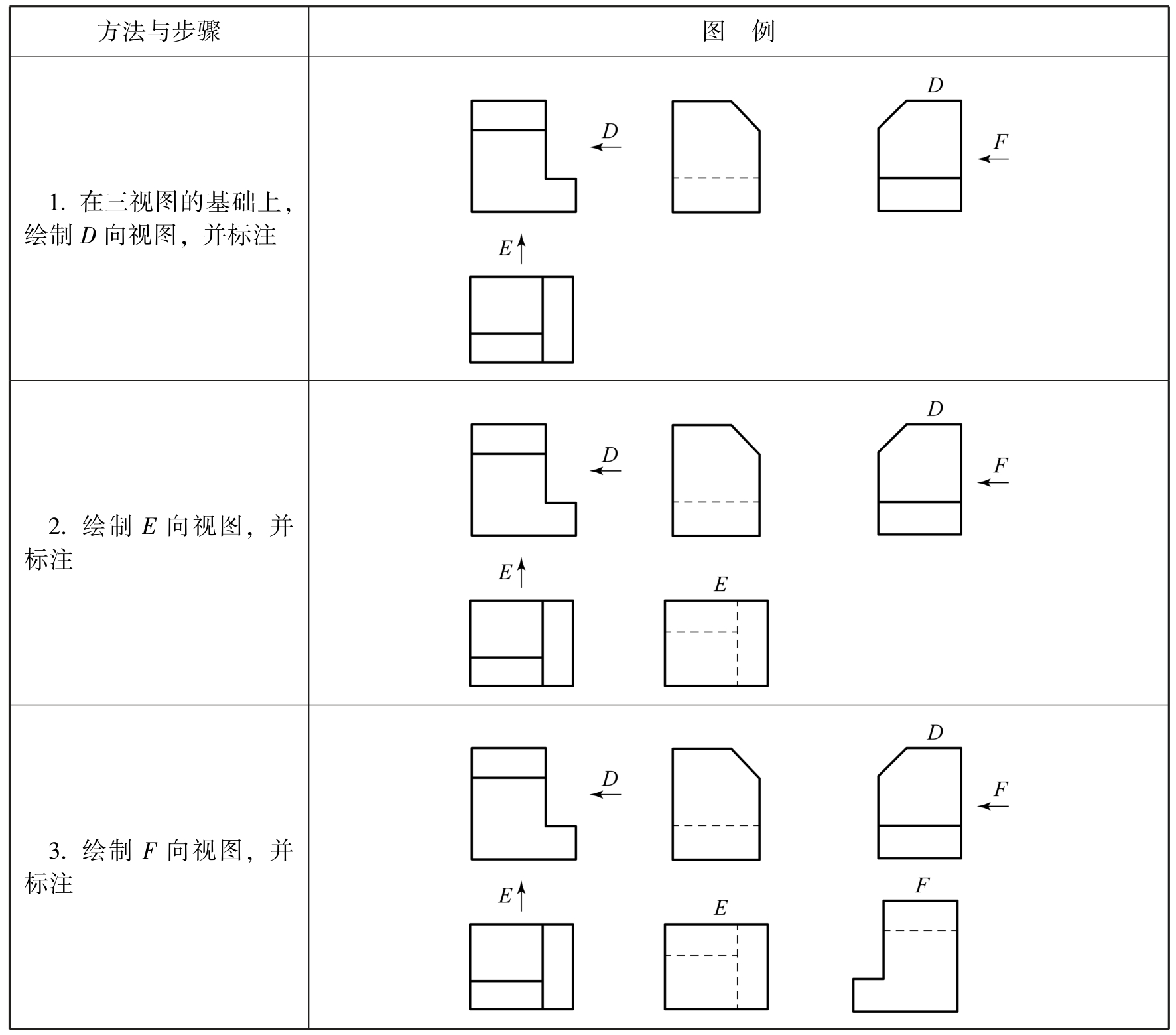

向视图的绘制方法与步骤见表5-2。

（1）向视图只能平移，不能旋转。

（2）表示投影方向的箭头，应尽可能地配置在主视图上，以使所得的视图与基本视图一致，表示后视图投影方向的箭头，应配置在左视图或右视图上。
