任务1　绘制切割体的基本视图

任务1　绘制切割体的基本视图

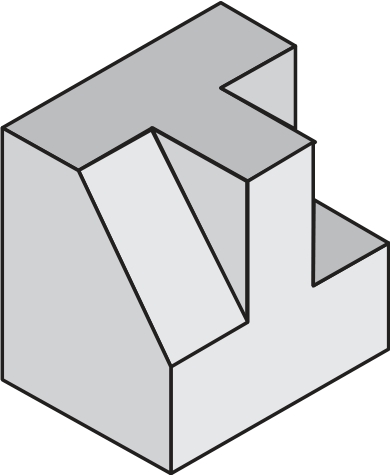

如图5-1所示，是一个切割体的轴测图，试从前方、后方、左方、右方、上方、下方6个方向分别投影，并绘制其6个方向的基本视图。

图5-1所示的切割体，如果仅用三个视图表达，有的结构看不到，就要绘制成虚线，不利于看图和标注尺寸。因此，我们采用从前、后、左、右、上、下6个方向对其进行投影。

一、基本视图的形成

机件向基本投影面投射得到的视图，称为基本视图。

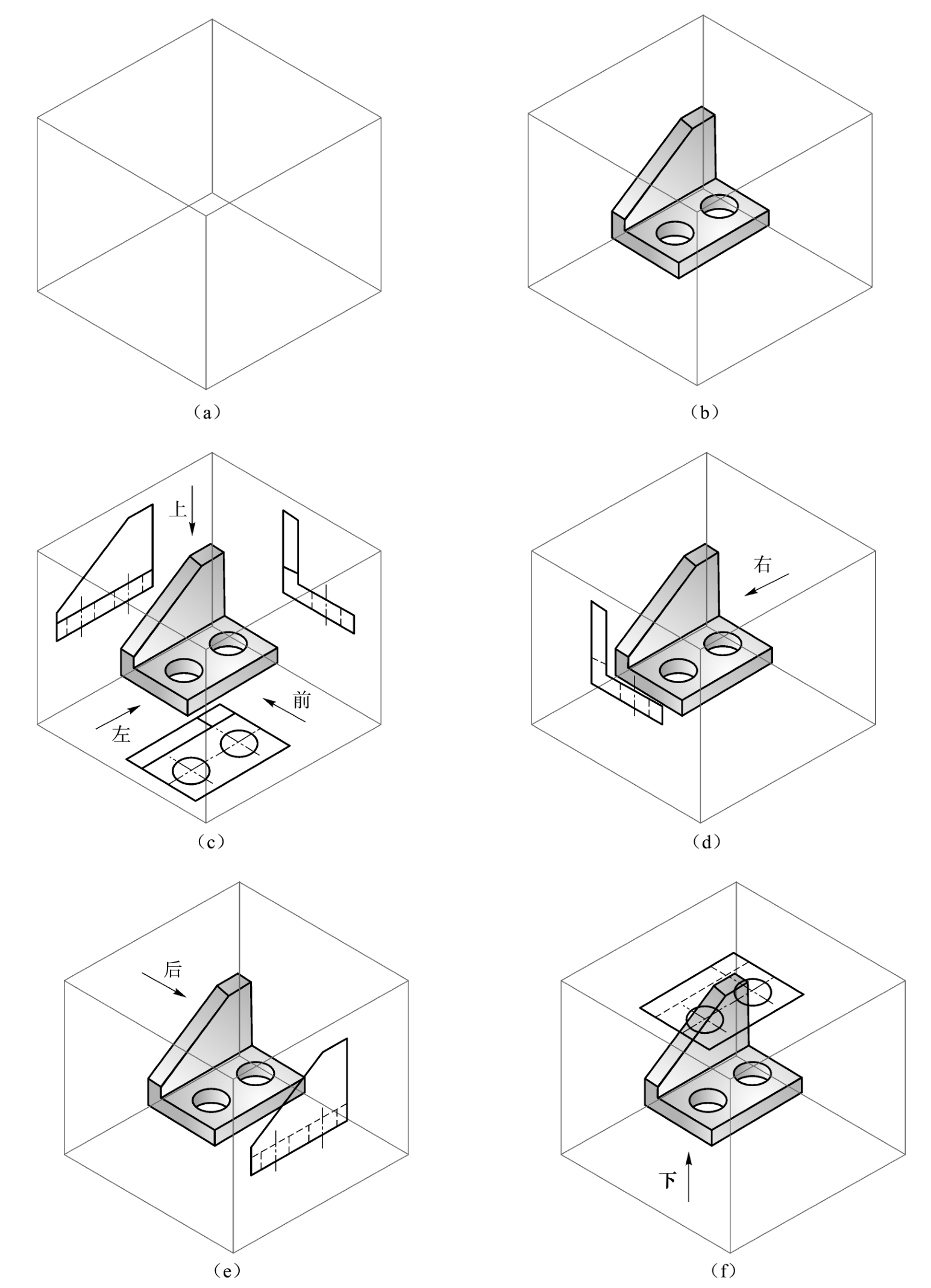

在原来的三个投影面的基础上，再增加三个投影面，这6个面在空间构成一个正六面体，则六面体的6个面称为基本投影面，如图5-2（a）所示。将机件置于六面体之内，分别向6个基本投影面投射，可得6个基本视图，如图5-2（b）～（f）所示。为便于观察，使6个基本投影面位于同一平面内，可将6个基本投影面展开，与正投影面成一个平面，即得到按投影关系排列的6个基本视图，如图5-2（g）所示。其名称和投射方向如下：

主视图——由前向后投射所得的视图；

俯视图——由上向下投射所得的视图；

左视图——由左向右投射所得的视图；

右视图——由右向左投射所得的视图；

仰视图——由下向上投射所得的视图；

后视图——由后向前投射所得的视图。

二、基本视图的配置和投影规律

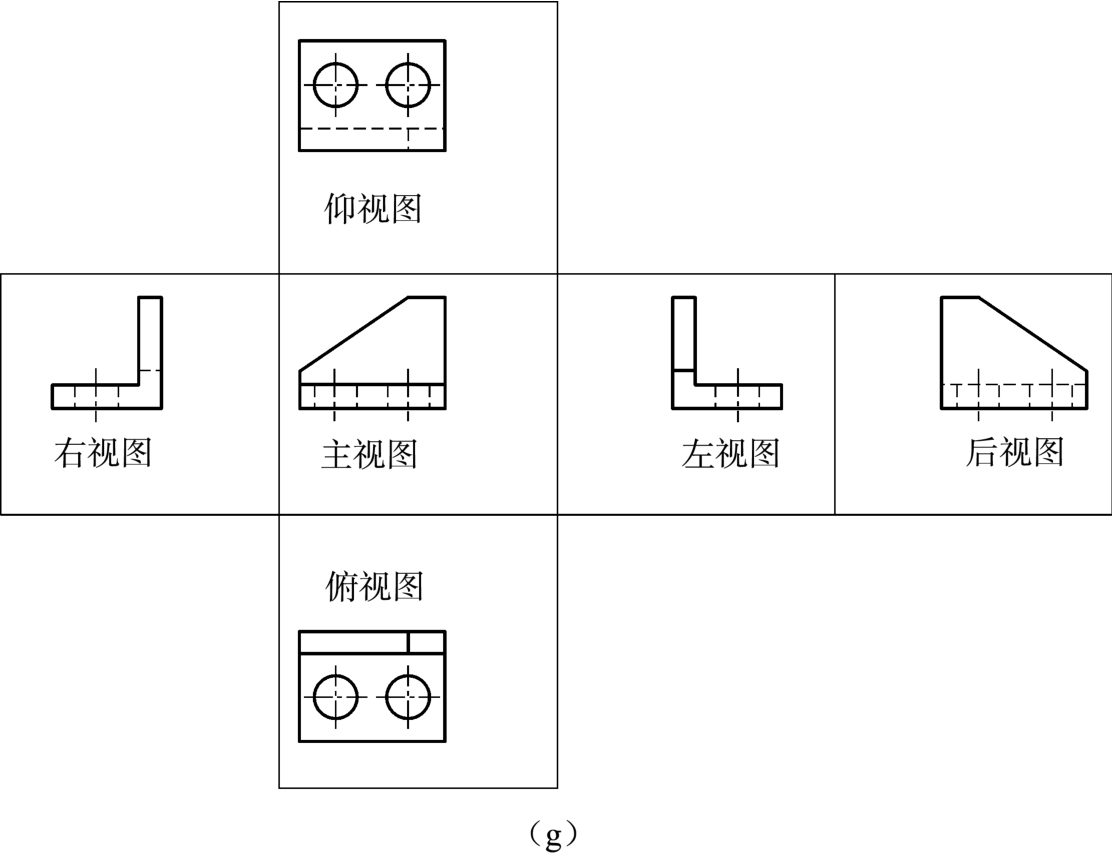

6个基本视图一般应按图5-2（g）所示的位置关系配置，按规定位置配置的视图，一律不标注视图的名称。

6个基本视图仍保持“长对正、高平齐、宽相等”的三等关系，即

主、俯、仰、后视图，长对正；

主、左、右、后视图，高平齐；

俯、左、仰、右视图，宽相等。

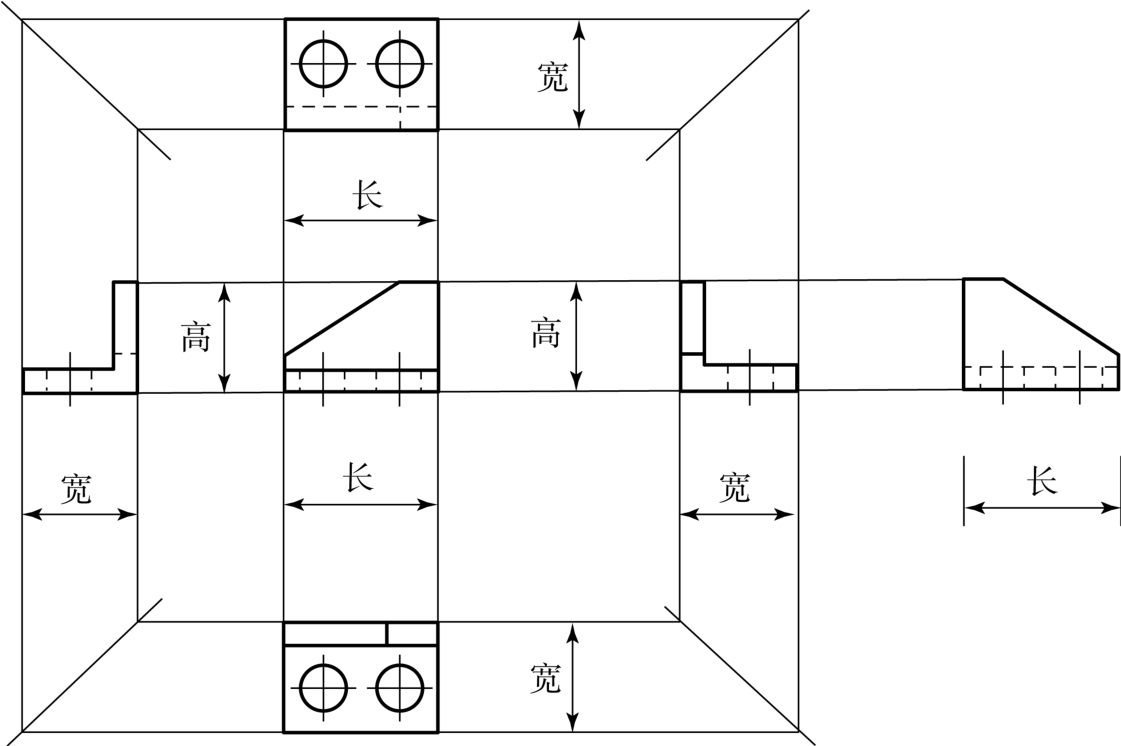

基本视图的投影关系如图5-3所示。

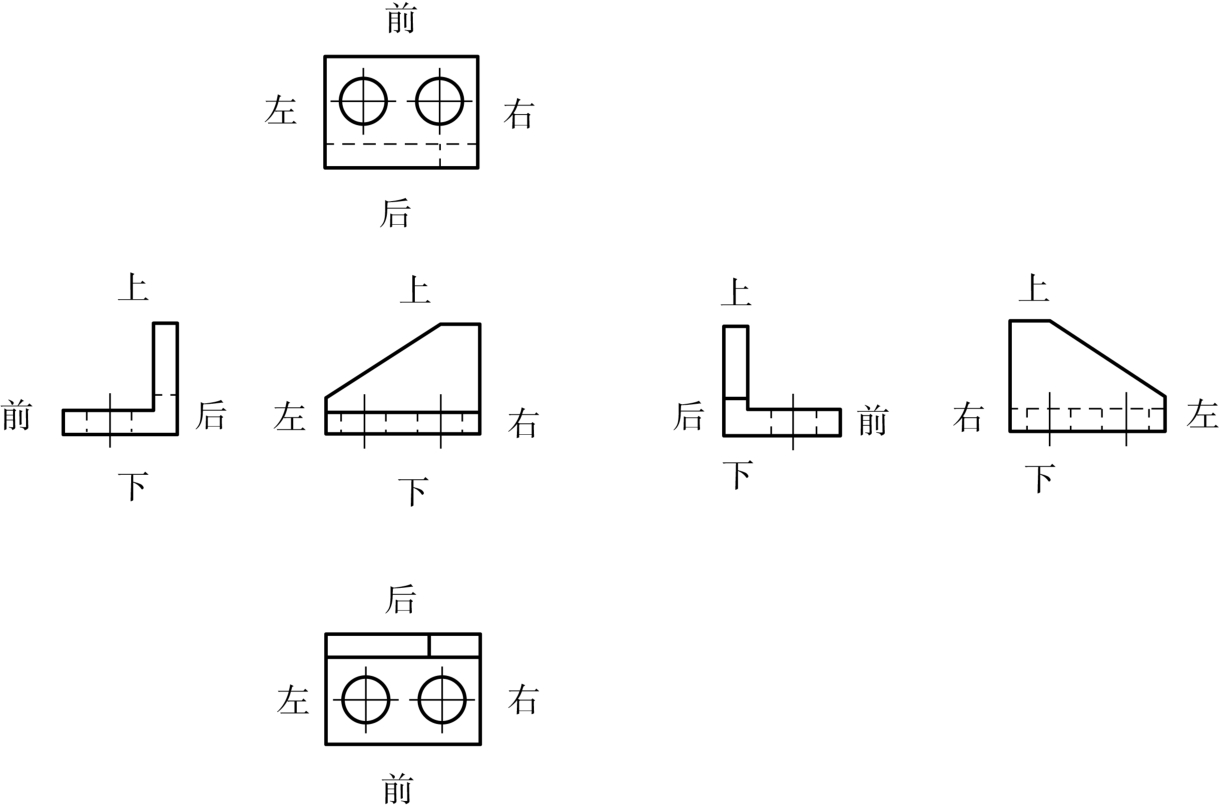

基本视图的方位关系如图5-4所示。

除了后视图之外，其余视图靠近主视图的一侧为后面，远离主视图的一侧为前面 。

任务实施

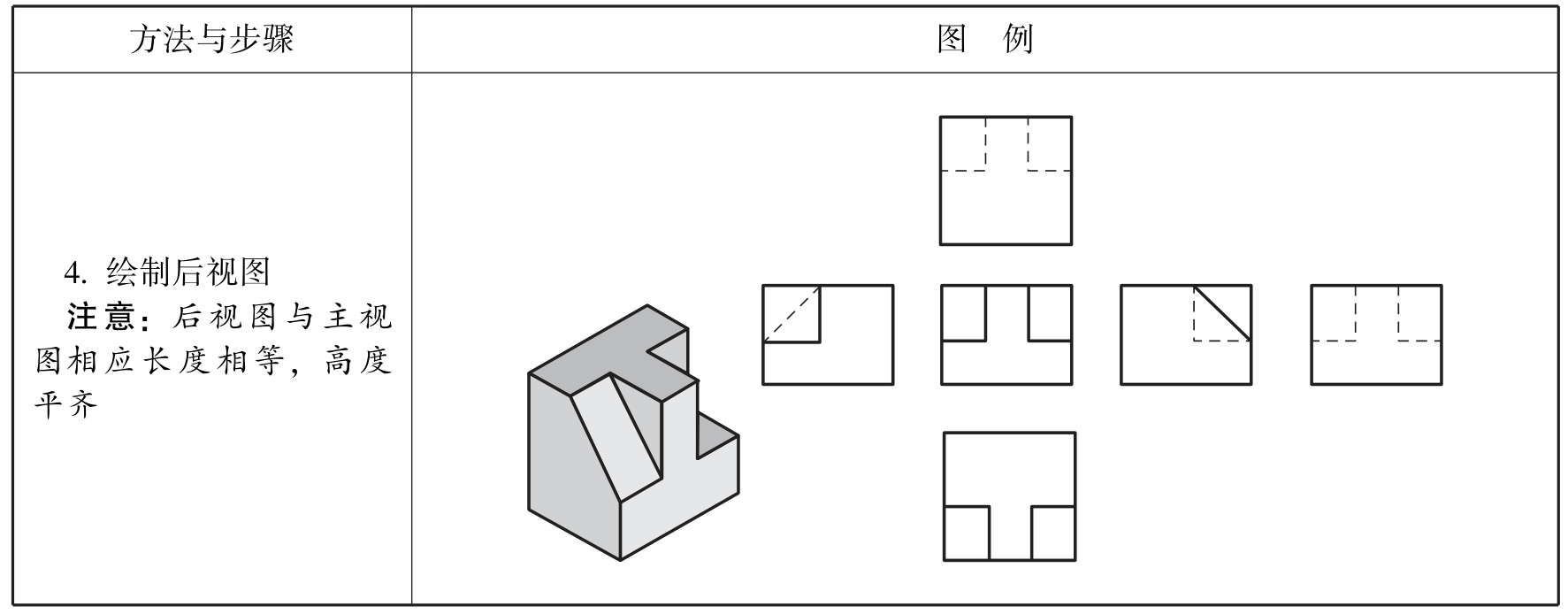

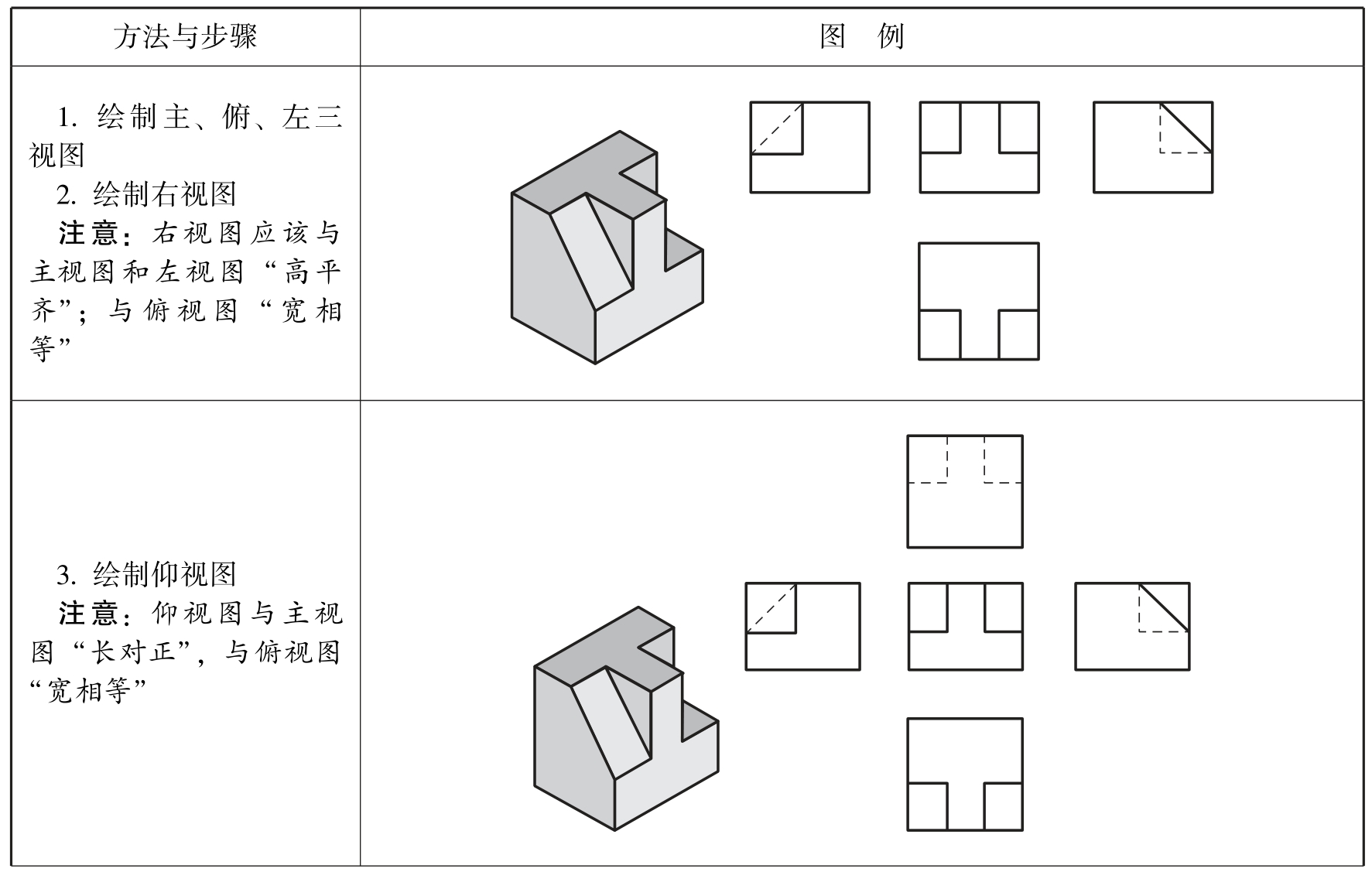

切割体基本视图的绘制方法与步骤见表5-1。
