任务4　绘制压紧杆的斜视图

任务4　绘制压紧杆的斜视图

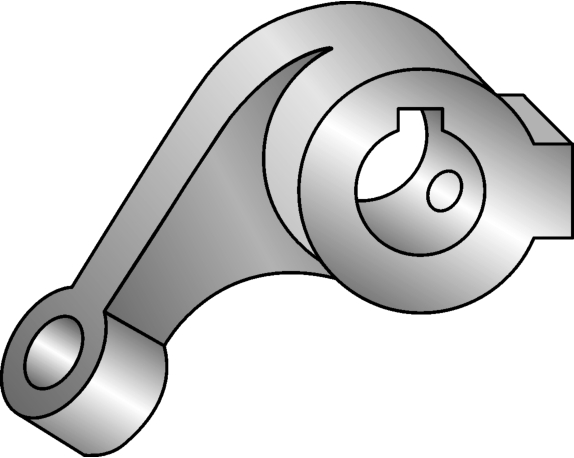

图5-10所示为压紧杆的立体图，请选择合适的表达方式，画出一组视图表达该压紧杆的结构形状。

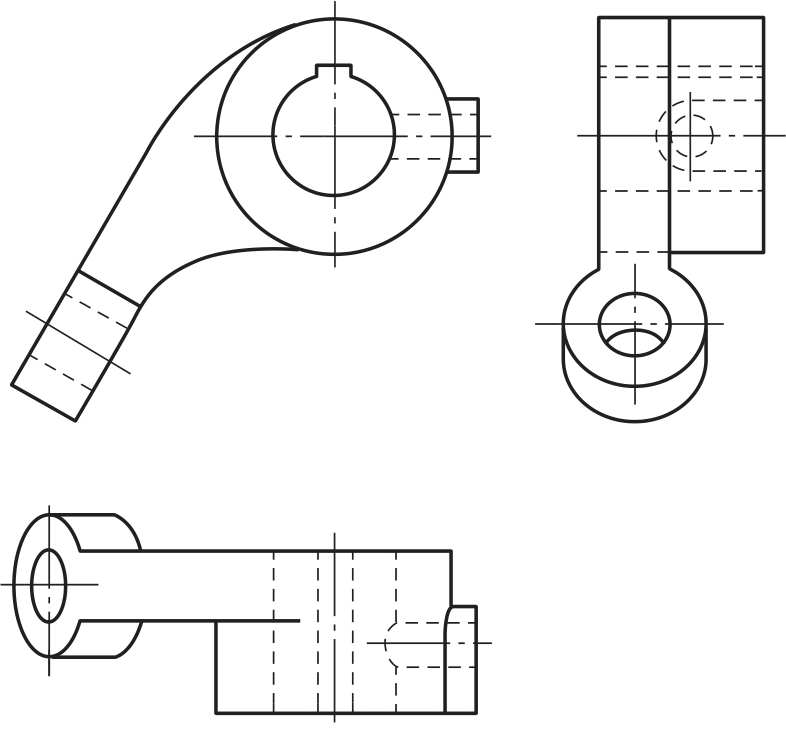

从压紧杆的立体图中可以看出，机件上倾斜结构用基本视图、向视图、局部视图都不能清晰表达其实形。倾斜结构上的圆在俯、左视图上都表现为椭圆，不但表达不够清晰而且作图烦琐，如图5-11所示。那么，如何将倾斜部位的真实形状表达出来呢？此处可采用斜视图表达。

一、斜视图的基本概念

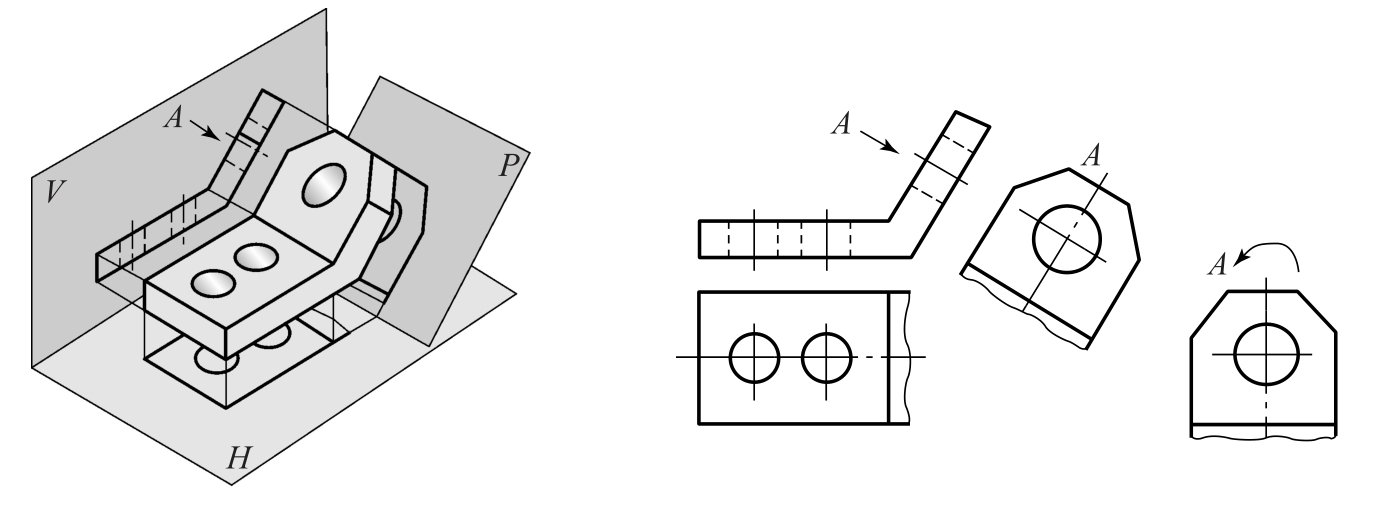

机件向不平行于任何基本投影面的平面投射所得的视图，称为斜视图，如图5-12（a）所示。斜视图的特点如下。

（1）增加一个与倾斜表面平行的辅助投影面。

（2）将倾斜部分向辅助投影面投射。

二、斜视图的画法、配置与标注

（1）斜视图通常只画表达倾斜部分的实形投影，其余部分不必全部画出，而用波浪线断开，如图5-12（b）所示。

（2）斜视图的配置和标注一般按向视图的规定，在不至于引起误解时，允许将图形旋转，但必须加注旋转符号，如图5-12所示，旋转符号为半径等于字体高度的半圆弧，箭头按旋转方向标注，字母写在符号的箭头端。

任务实施

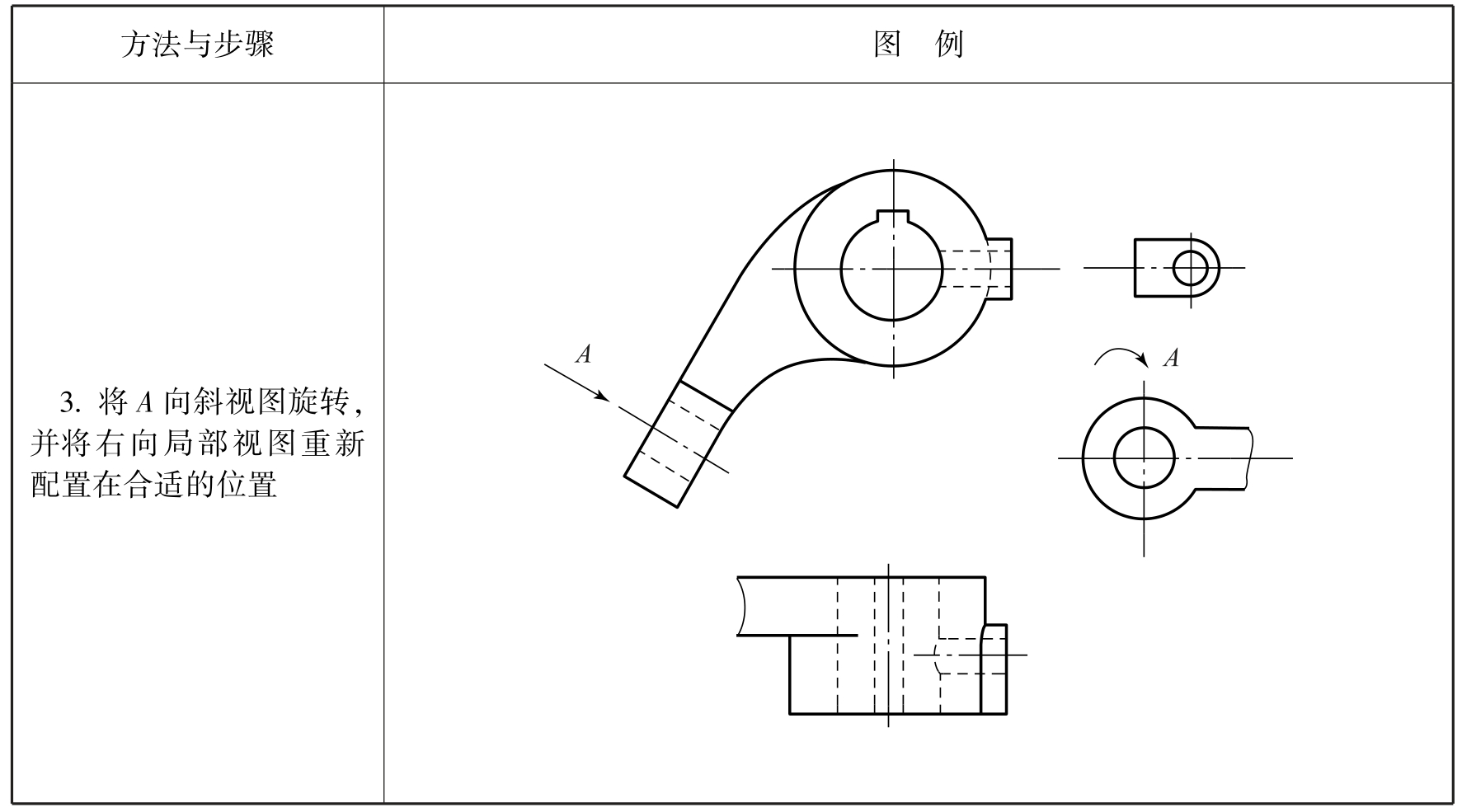

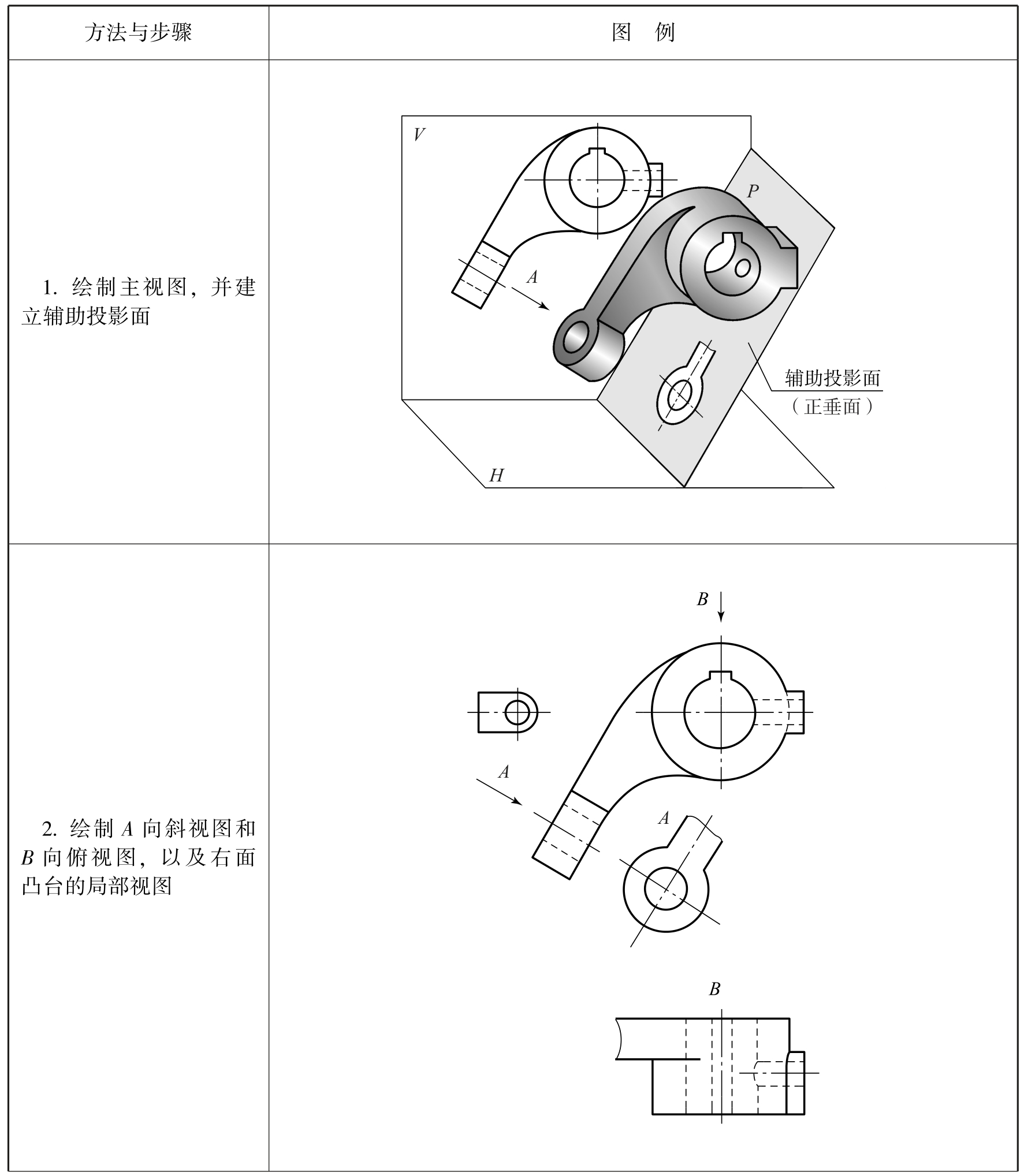

斜视图的绘图方法与步骤见表5-4。
