任务3　绘制支座的局部视图

任务3　绘制支座的局部视图

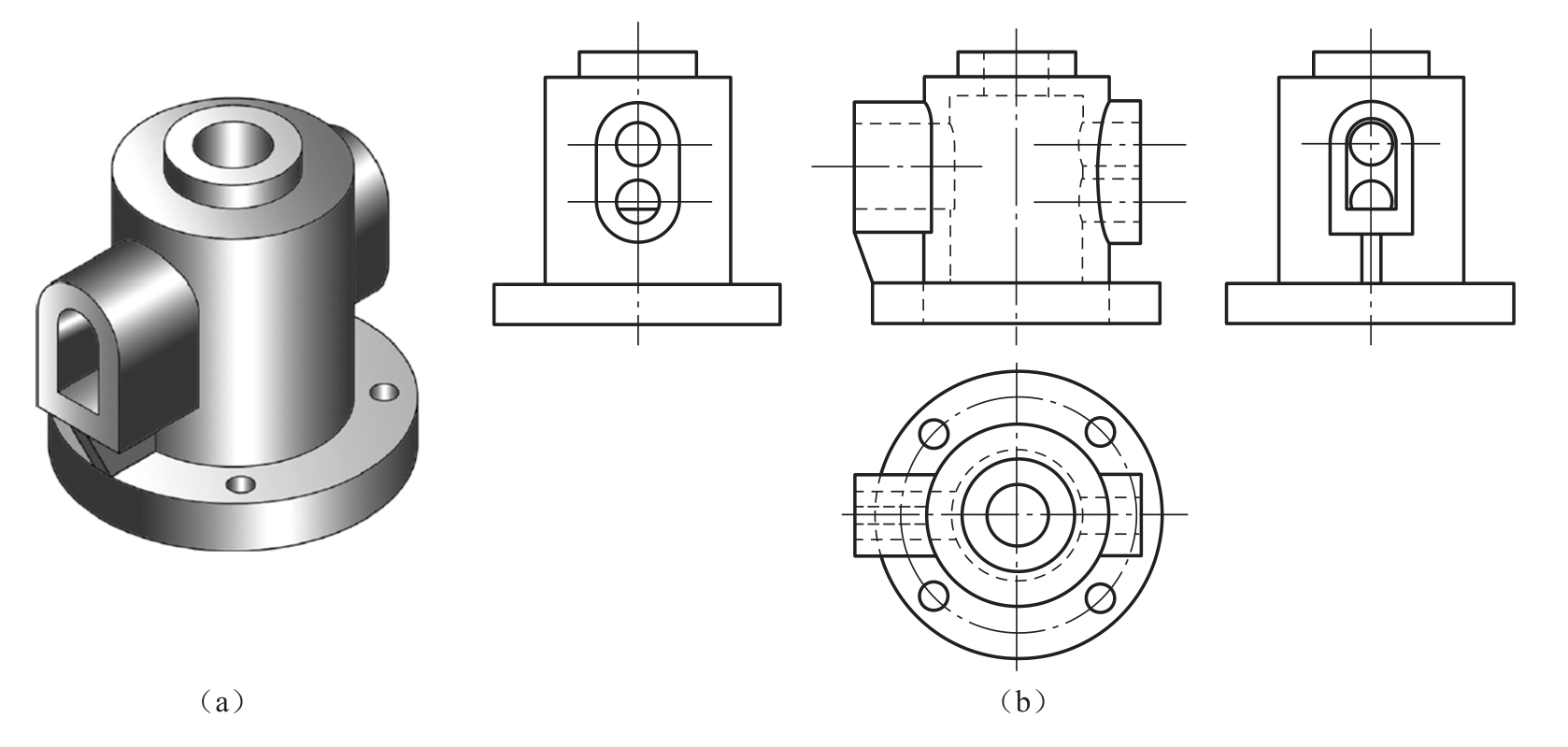

图5-7所示的是一幅支座视图，试分析它的表达方法是否恰当，并绘制相应的视图。

对支座进行形体分析，由6个部分组成：三个同轴的空心圆柱体、左凸缘、左凸缘下方的肋板、右凸缘，且左、右凸缘形状不一样。这种结构形式如果采用基本视图表达，需要4个基本视图，如主视图、俯视图、左视图和右视图，这样表达起来显得繁琐重复，所以可对左、右凸缘和肋板采用局部视图。

一、局部视图的概念

只将机件的某一部分向基本投影面投射所得的视图，称为局部视图。

二、局部视图的画法、配置及标注

（1）画局部视图时，其断裂边界用细波浪线或双折线绘制，当所绘制的局部视图的外轮廓封闭时，不需画出断裂处的边界线。

（2）局部视图可按基本视图的配置形式配置，也可按向视图的形式进行配置，但要注意标注。

局部视图通常在其上方用大写的英文字母标注出视图的名称，当局部视图按基本视图配置，中间又没有其他图形隔开时，不必标注。见表5-3中步骤3。

（3）对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行细实线，这种简化画法是局部视图的一种特殊画法，如图5-8所示。

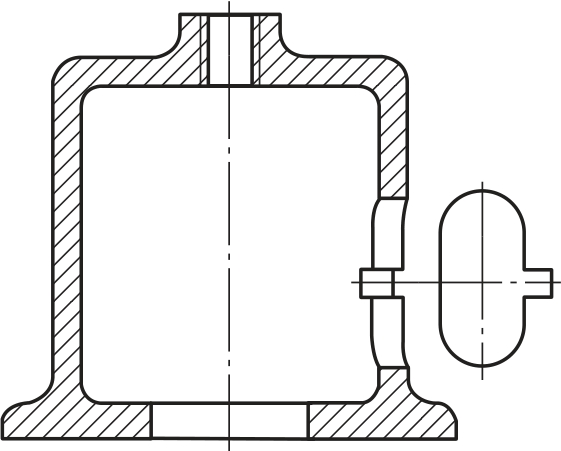

（4）将局部视图按第三角画法配置在视图上需要表示的局部结构附近，并用细点画线连接两图形，此时不需另行标注，如图5-9所示。

任务实施

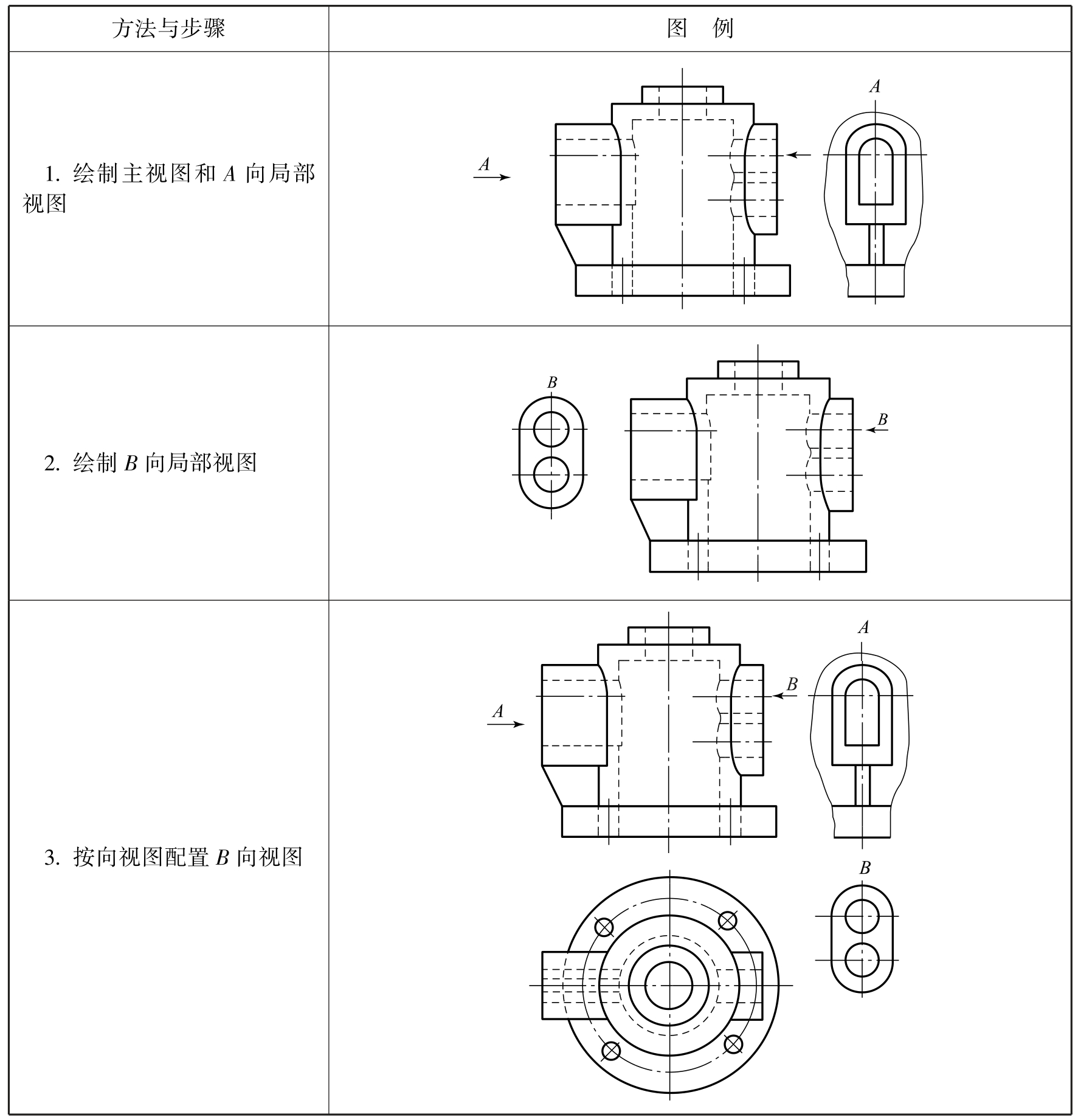

局部视图的绘图方法与步骤见表5-3。
