任务1　识读局部放大图

任务1　识读局部放大图

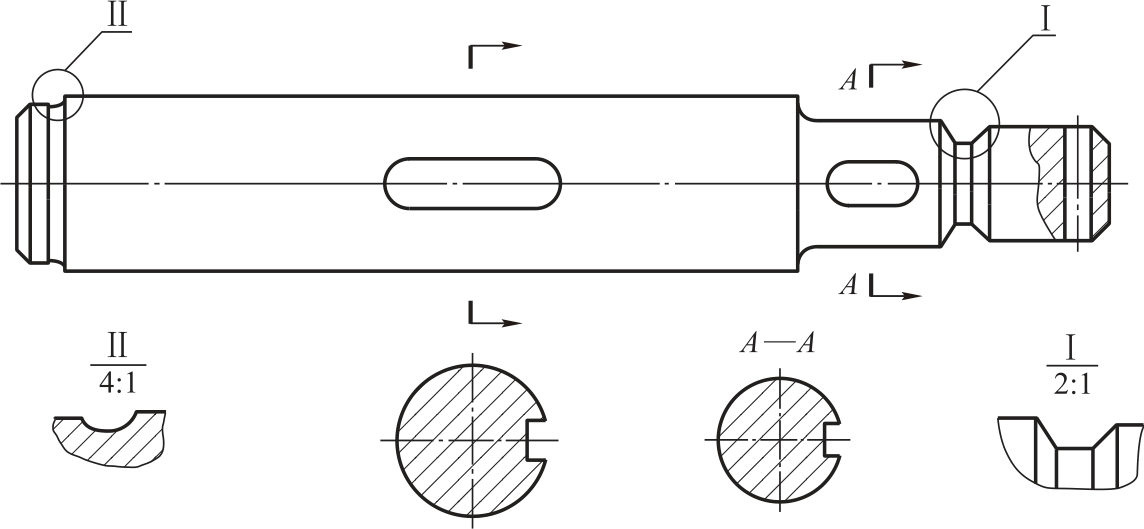

识读图5-44所示轴上的细小结构的局部放大图。

图5-44所示的轴上有细小结构，由于用原比例画图时，很难将其表达清楚，又不便于标注尺寸，因此可将该部分结构用局部放大图表达。

任务实施

一、认识局部放大图

当机件上某些细小结构在原图上表达不够清楚或不便于标注尺寸时，可将这些细小结构用大于原图的比例单独画出，这种用大于原图比例画出的机件上局部结构的图形，称为局部放大图。

二、认识局部放大图的画法

（1）局部放大图可画成视图、剖视图或断面图，与被放大部分的表达方式无关。图5-44所示的放大图中，Ⅰ部分的放大图为视图，Ⅱ部分的放大图为断面图，但原图中，这两部分的结构均为外形视图。

（2）绘制局部放大图时，将需要放大的部位用细实线圈出（螺纹牙型和齿轮的齿形除外），并将局部放大图配置在被放大部位的附近，如图5-44所示。

（3）在局部放大图的上方注写绘图比例。当需要放大的部位不止一处时，应在视图中对这些部位用罗马数字编号，并在局部放大图的上方注写相应编号，如图5-44所示。

（4）同一机件上不同部位的局部放大图，当图形相同或对称时只需画出一个，如图5-45所示。必要时可用几个图形表达同一被放大部分结构。

（5）当机件上被放大的部位仅有一处时，在局部放大图的上方只需注明所采用的比例，如图5-45所示。
