任务2 识读对称肋板、轮辐和孔结构
识读图5-46所示的机件，并分析用简化画法和规定画法绘制该机件视图的方法。
该机件中的轮辐对称结构绘制成剖视图，但和以往所介绍的剖视图画法的规定有所不同，这是由于对于一些特殊结构，国家标准中有规定画法和简化画法。
任务实施
一、认识肋板剖切的画法

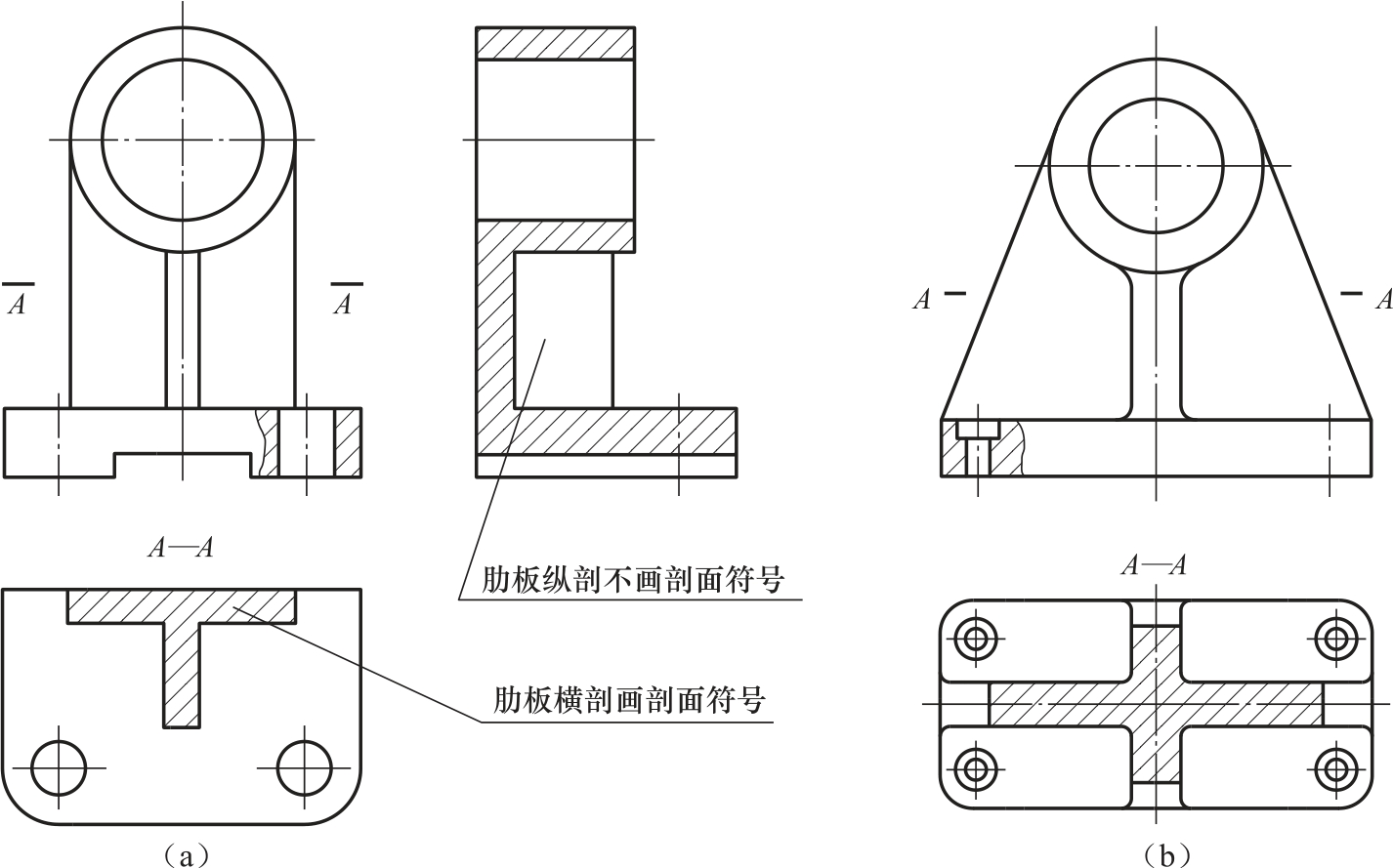

对于机件的肋板、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用粗实线将它与邻接部分分开，如图5-46所示；剖切平面横向剖切这些结构时，则应画出剖面符号，如图5-47所示。
图5-46 轮辐对称结构的剖视图画法
绘制均布肋板孔
图5-47 肋的规定画法
二、认识均布肋、孔剖切的画法

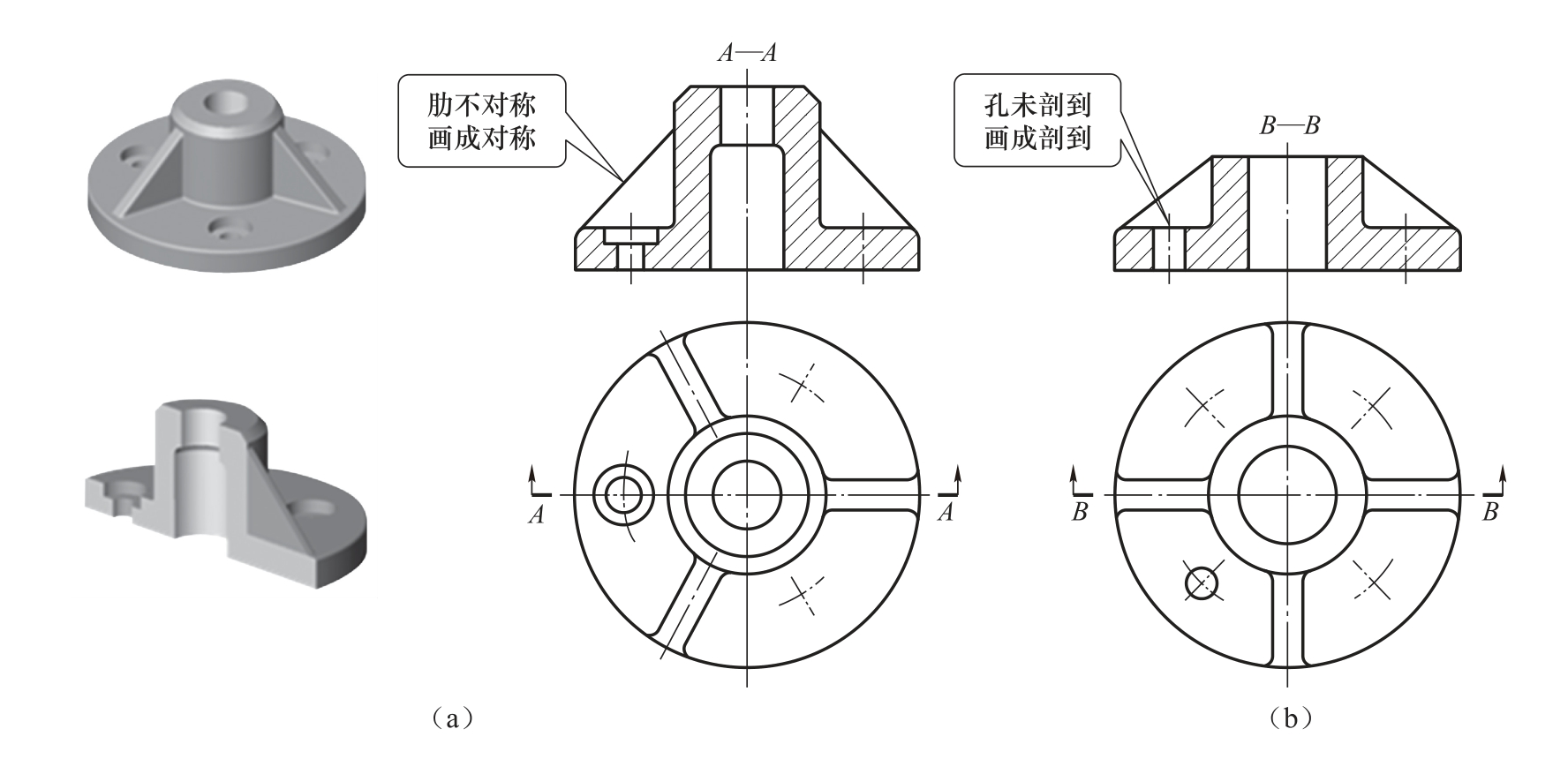

当回转面上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出，如图5-48所示。
三、认识均布孔的简化画法
如图5-46所示，底板上有三个小阶梯孔，俯视图只画了一个，主视图也只画了一个，其余只绘制出中心线或轴线。这是因为国家标准规定：按一定规律分布的相同结构，可只画一个，其余只表示出其中心位置即可。
图5-48 均布孔、肋的画法
知识拓展
一、机件上某些交线和投影的简化画法

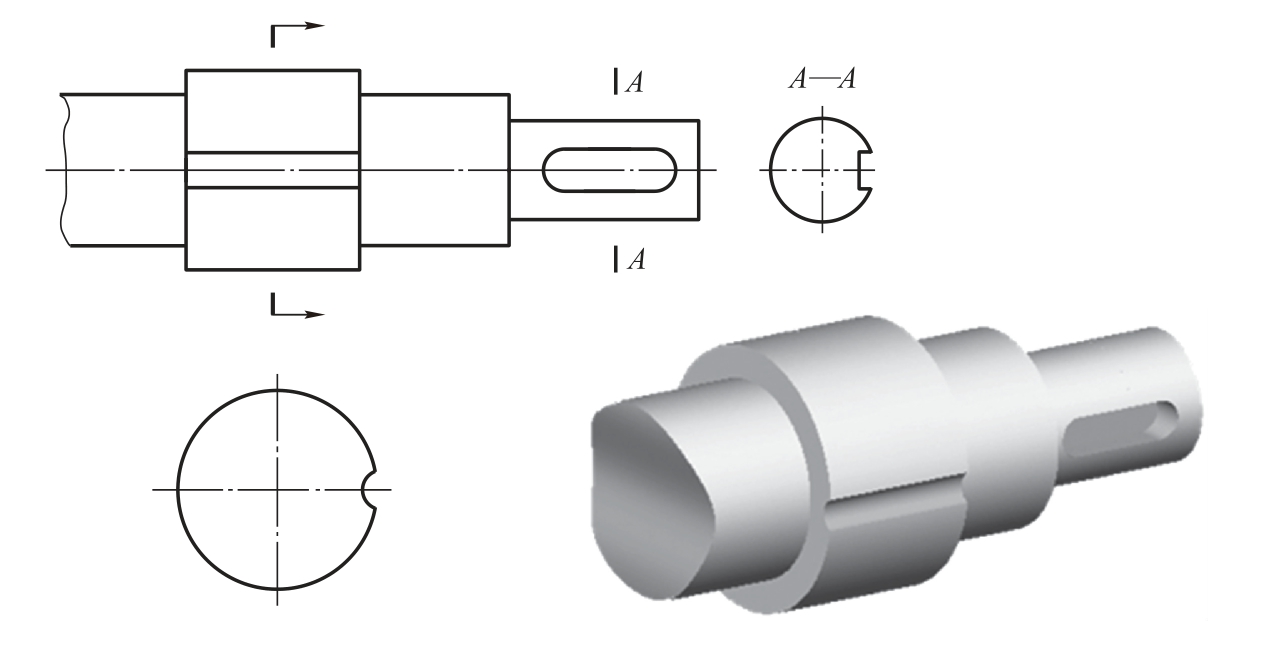

（1）在移出断面图中，一般要画出剖面符号。当不致引起误解时，允许省略剖面符号，但剖切位置和断面图的标注必须遵守规定，如图5-49所示。
图5-49 移出断面中省略剖面符号

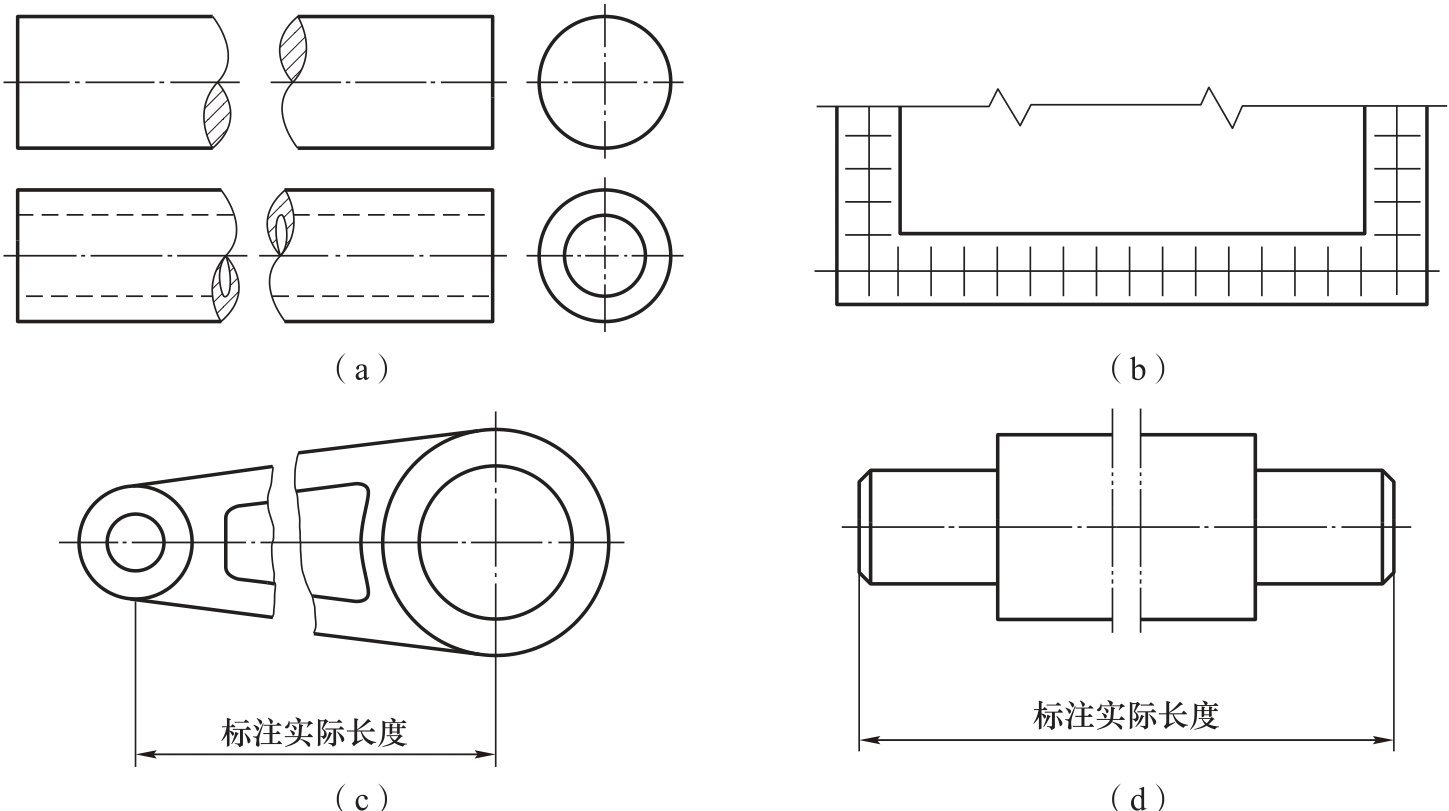

（2）较长的机件（轴、杆、型材、连杆等）沿长度方向的形状一致或按一定规律变化时，可采用折断画法，如图5-50（a）和（b）所示，但尺寸仍按实长标注，如图5-50（c）和（d）所示。

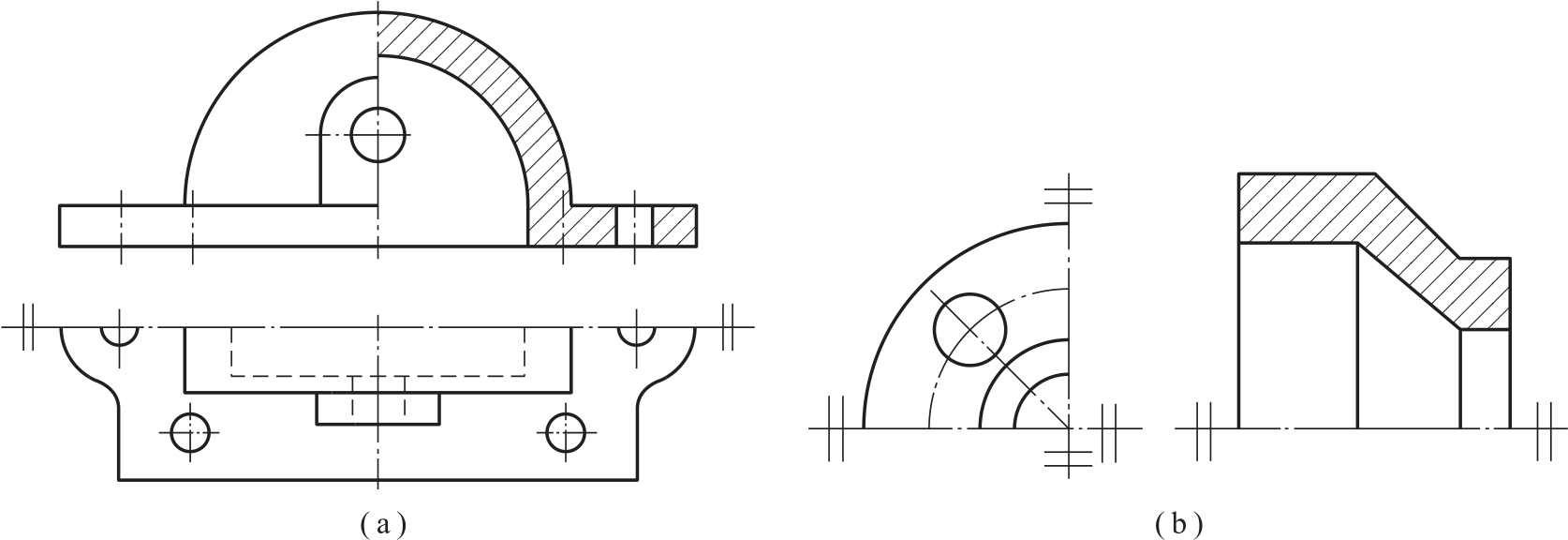

（3）为了节省绘图时间和图幅，在不致引起误解时，对于对称机件的视图可只画一半或1/4，并在对称中心线的两端画出两条与其垂直的平行细实线，如图5-51所示。有时还可用略大于一半画出。

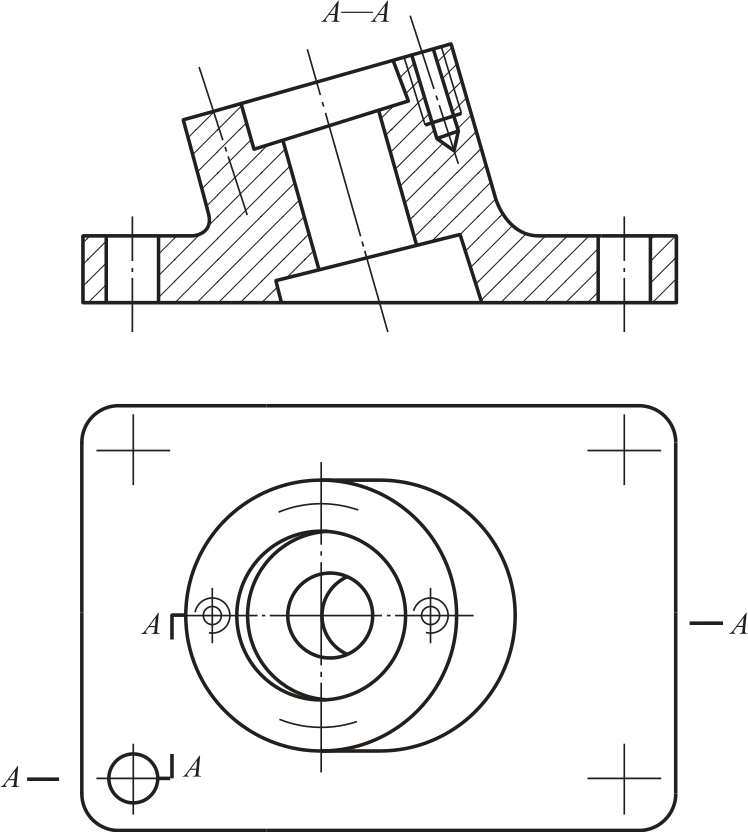

（4）机件中与投影面倾斜角度≤30°的圆或圆弧的投影可用圆或圆弧画出，而不必绘制成椭圆，如图5-52所示。
图5-50 断开画法
图5-51 对称图形的画法

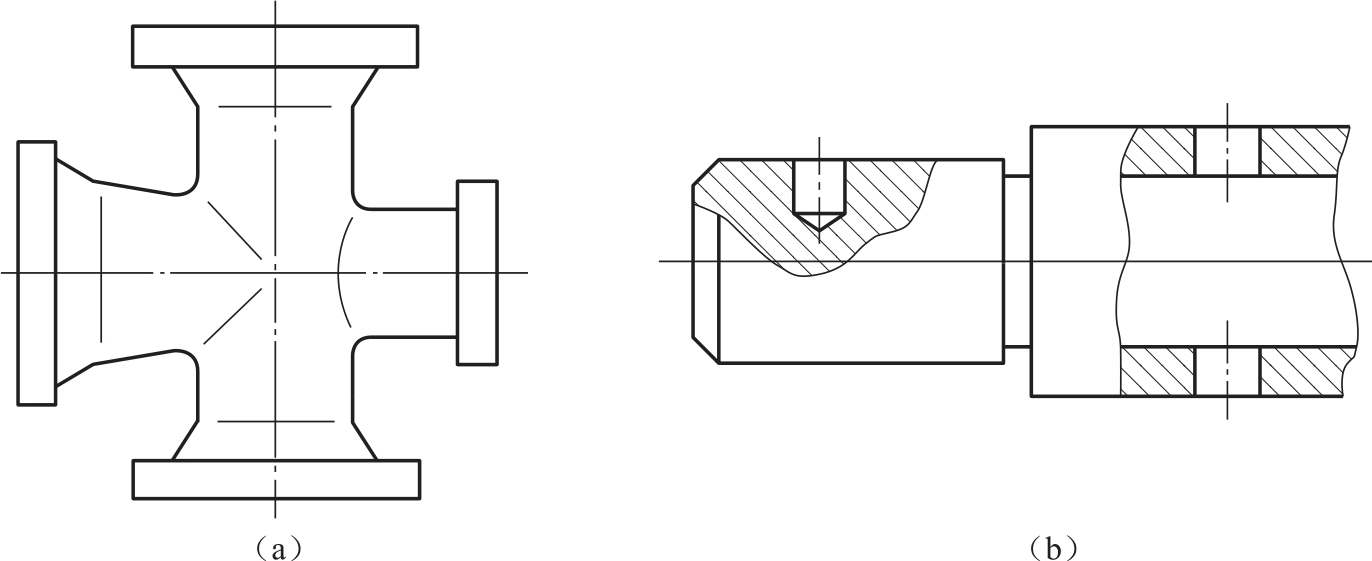

（5）在不致引起误解时，过渡线、相贯线允许简化，可用圆弧或直线代替非圆曲线，如图5-53和图5-54所示。
图5-52 与投影面夹角≤30°的圆、圆弧画法

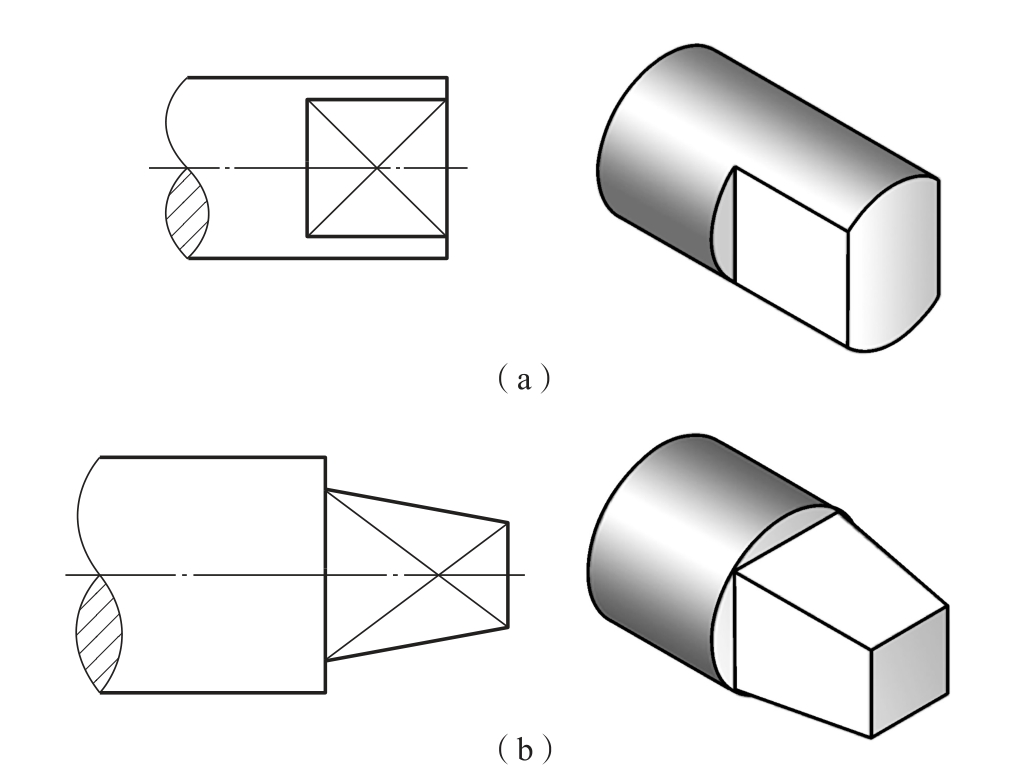

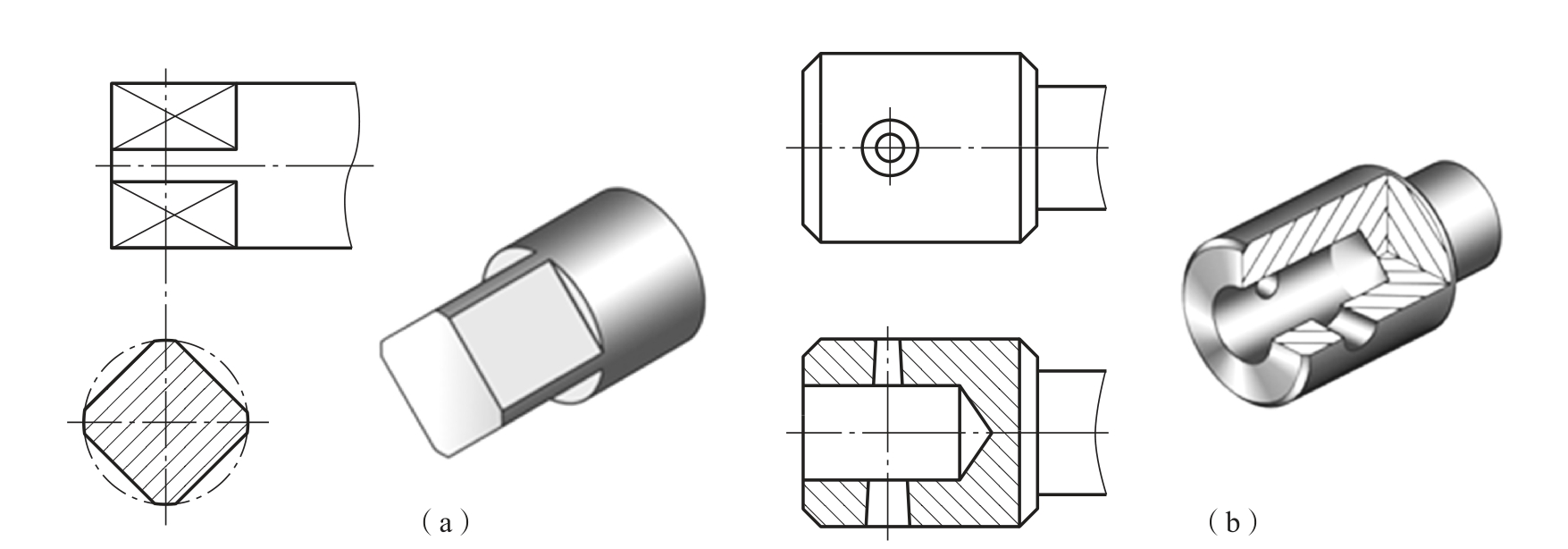

（6）当图形不能充分表达平面时，可用平面符号（相交的两细实线）表示，如图5-55所示。
（7）当机件上有较小结构及斜度等已在一个图形中表达清楚时，在其他图形中可简化表示或省略，如图5-55（b）和图5-56所示。
二、相同结构的简化画法

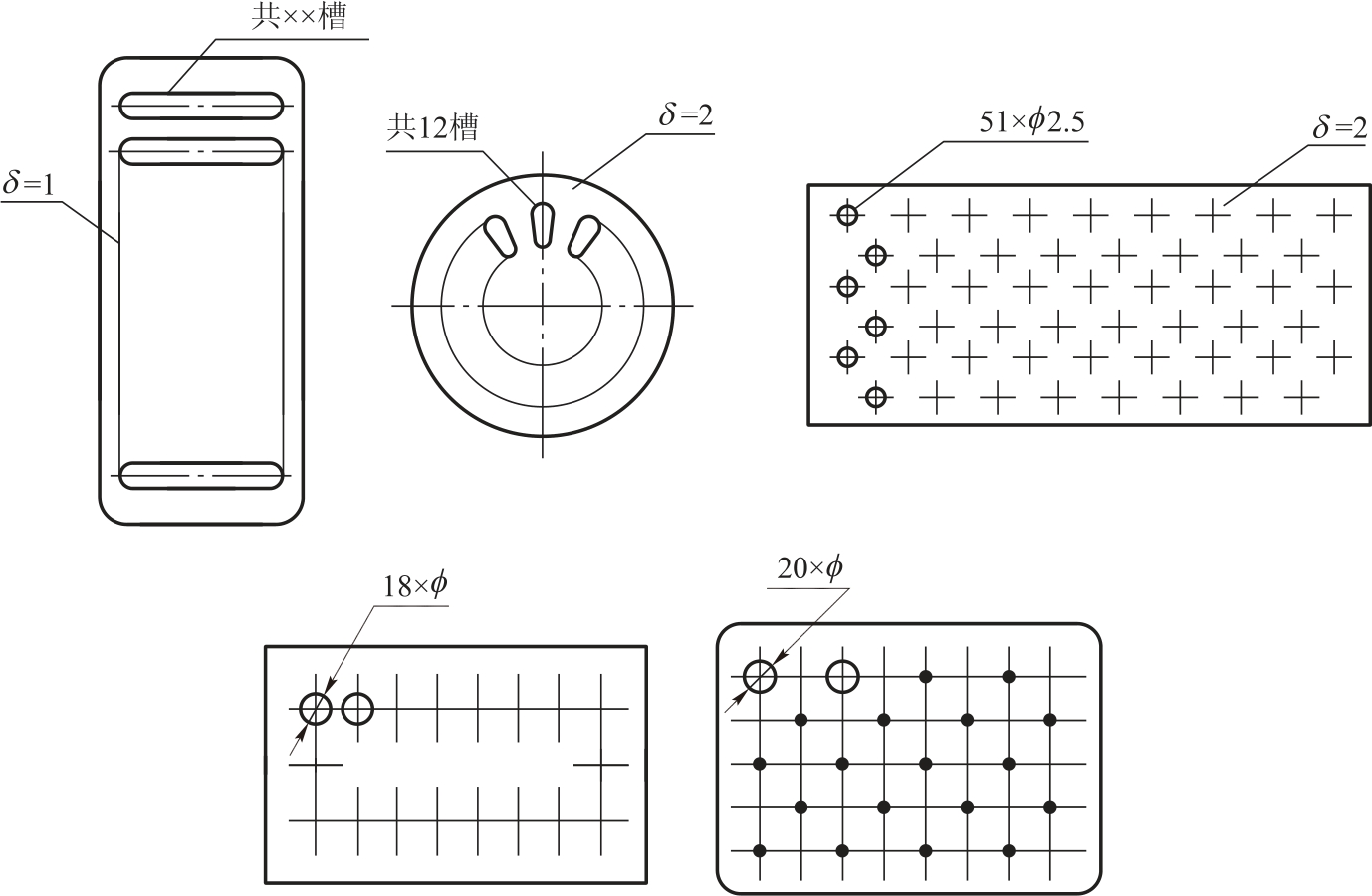

（1）当机件上具有多个相同的结构要素（如槽、齿等）并且按一定规律分布时，只需画出几个完整的结构，其余用细实线连接，或画出它们的中心线，然后，在图中注明它们的总数，如图5-57所示。
图5-53 相贯线的简化画法（一）
（a）简化前；（b）简化后

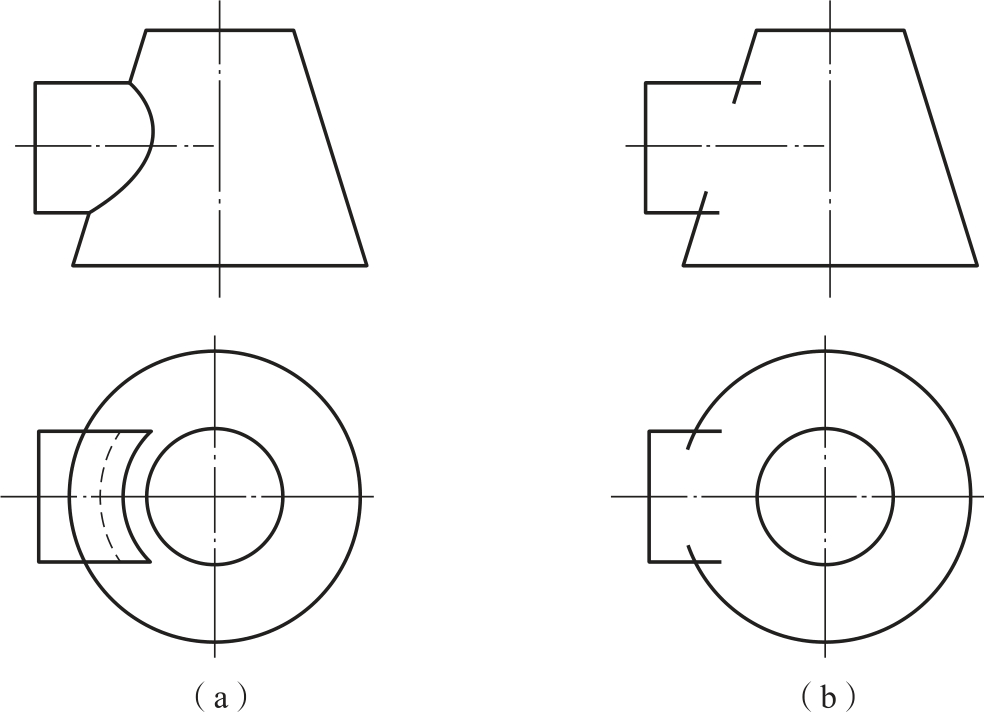

图5-54 相贯线的简化画法（二）
图5-55 回转体中平面的表达方法
（2）当机件上具有多个直径相同且均匀分布的孔，只需画出一个或几个，其余只需标出它们的中心线位置，然后，在图中注明它们的总数，如图5-58所示。
图5-56 倾斜结构的简化表示法

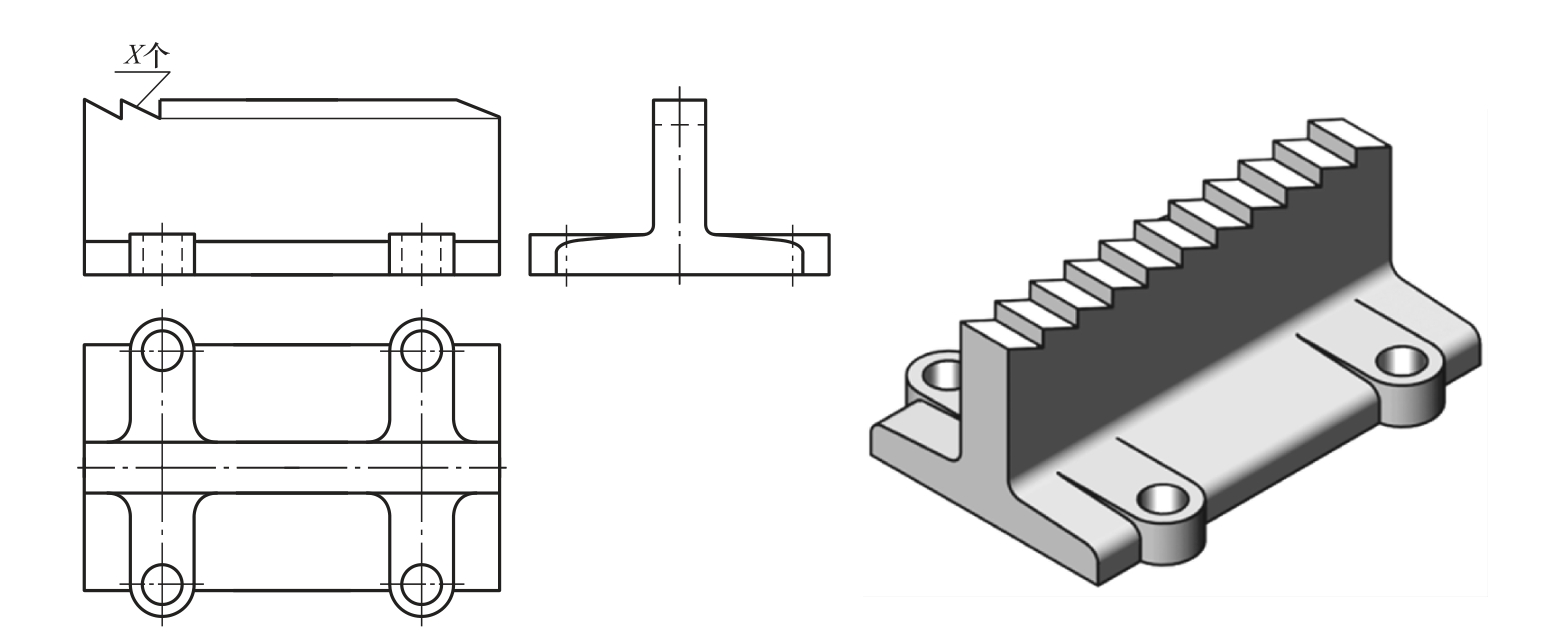

图5-57 相同结构的简化画法（一）
图5-58 相同结构的简化画法（二）

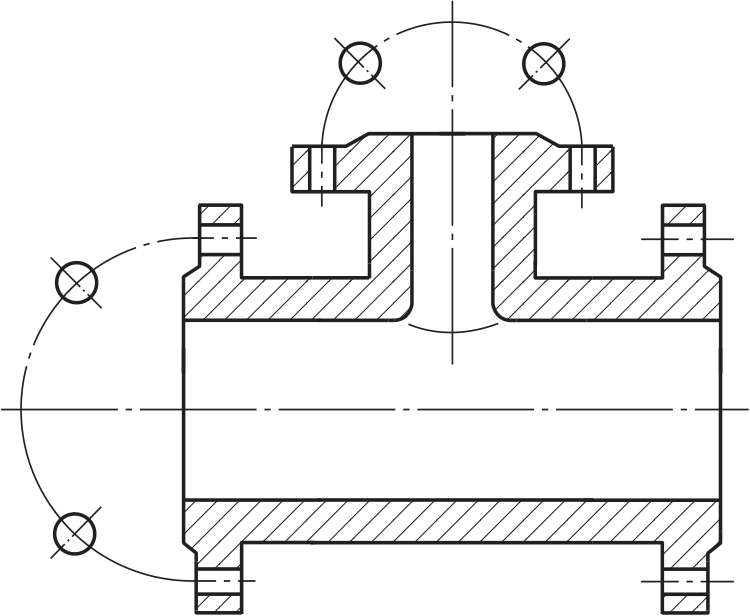

（3）圆柱形法兰和类似零件上均匀分布的孔，可按图5-59所示方法表示。
（4）机件上的滚花结构，一般采用在轮廓线附近用细实线局部画出的方法表达，如图5-60所示。
图5-59 相同结构的简化画法（三）
图5-60 滚花结构的表达方法
过渡线的概念：表面相交处有圆角存在，使表面的相贯线变动不太明显，这种线称为过渡线。
过渡线的画法：与相贯线的画法基本相同，只是两端不再与机件的轮廓线接触。
三、第三角画法
国家标准GB/T 14692—1993中规定，我国的机械图样“应按第一角画法布置六个基本视图，……必要时（如按合同规定）才允许使用第三角画法”，因此，除按合同规定外我国均采用第一角画法，但在国际技术交流中，常常会遇到第三角画法，因此，我们对第三角画法应有所了解。

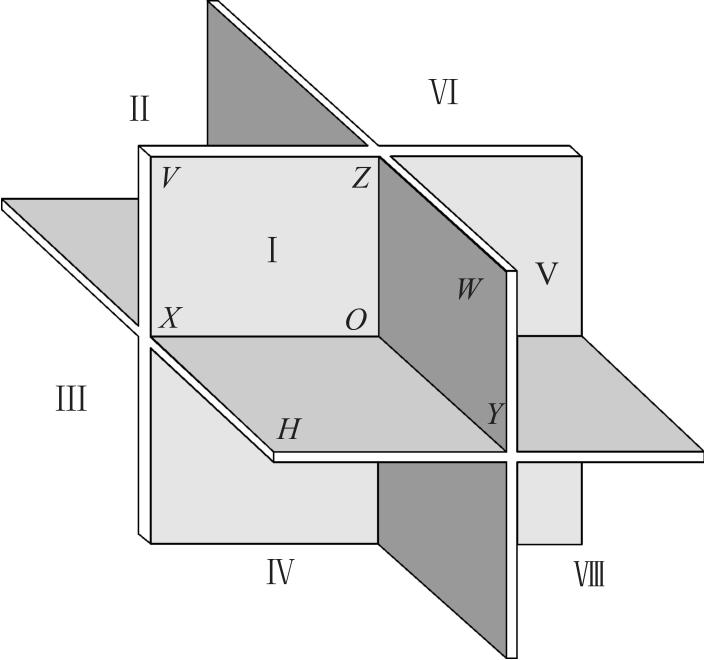

图5-61所示为三个互相垂直相交的投影面，将空间分为8个部分，每部分为一个分角，依次为Ⅰ～Ⅷ分角。

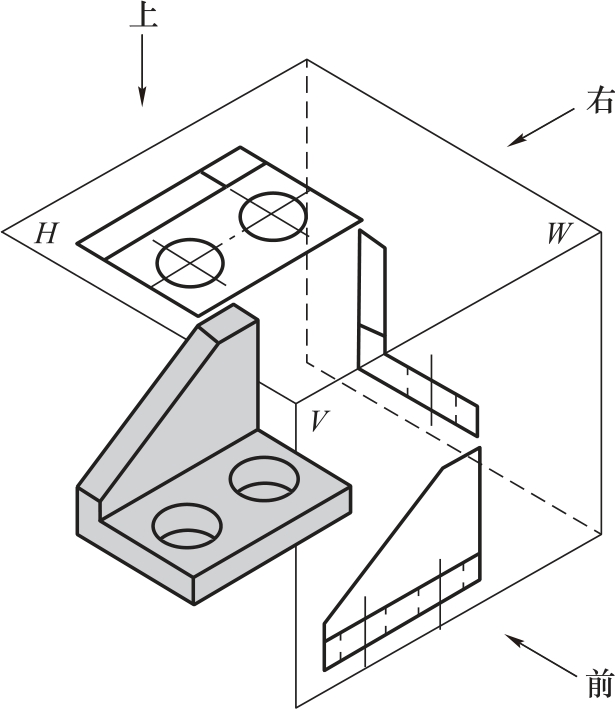

方法与步骤：俯视图画在机件上方的投影面（水平面）上，前视图是从机件的前方往后看所得的视图，画在机件前方的投影面（正平面）上，其余类推，如图5-62所示。
第一角画法与第三角画法的投影方式通俗一点讲，就是第一角画法是将机件画在六面体的内壁上，展开时是从前向后旋转90°或180°展开六面体；而第三角画法是将机件画在透明六面体的外壁上，展开时是从后向前旋转90°或180°展开六面体。

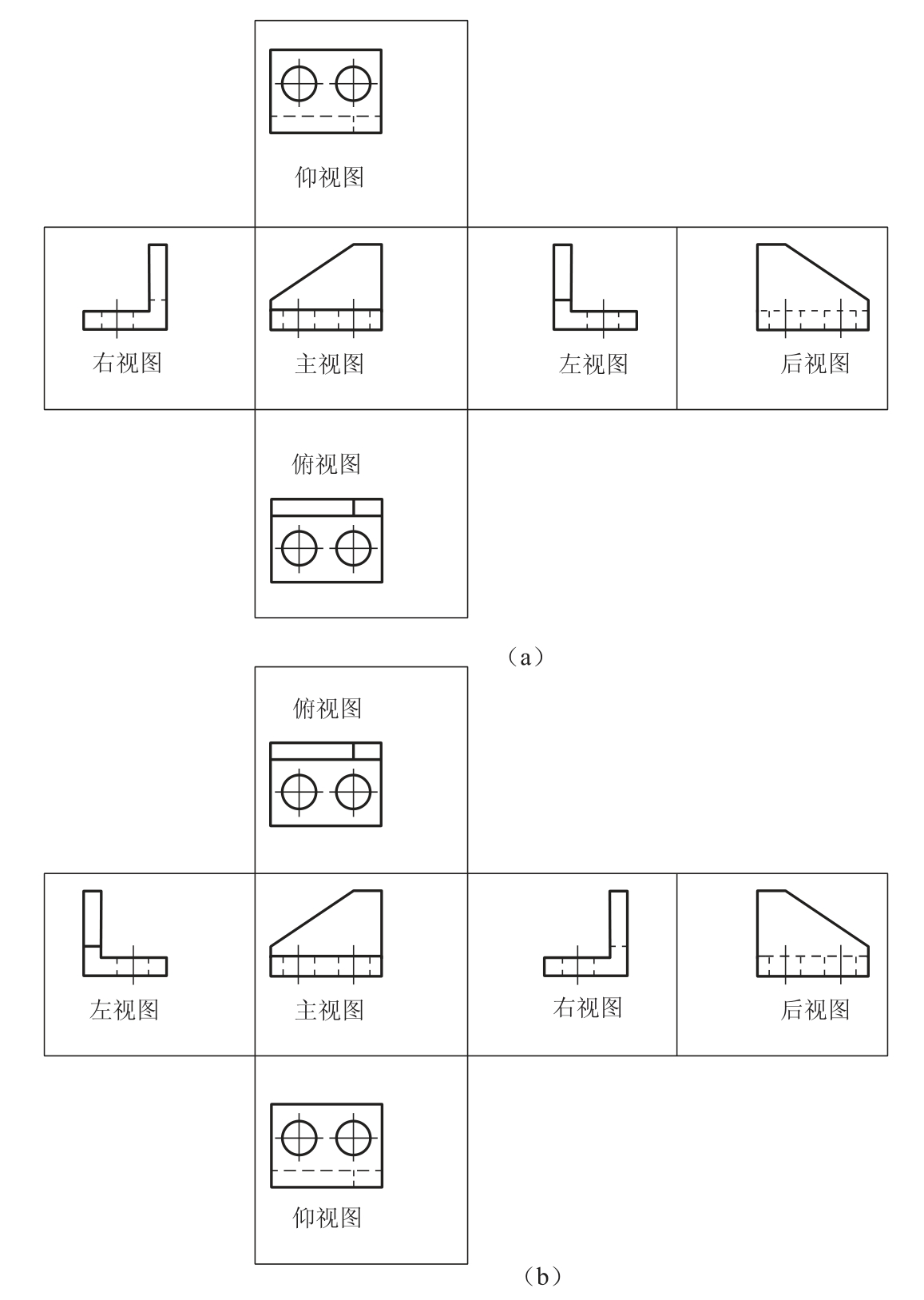

比较两种画法可以看出，虽然两组基本视图配置位置有所不同，但各组视图都表达了机件各个方向的结构和形状，每组视图间都存在着长、宽、高三个方向尺寸的内在联系和机件上各结构的上下、左右、前后的方位关系。这里将两种画法的投影规律总结如下，如图5-63所示。
（1）两种画法都保持“长对正，高平齐，宽相等”的投影规律。
图5-61 三个互相垂直相交的投影面
图5-62 第三角画法
图5-63 两种画法的配置关系对比
（a）第一角画法；（b）第三角画法

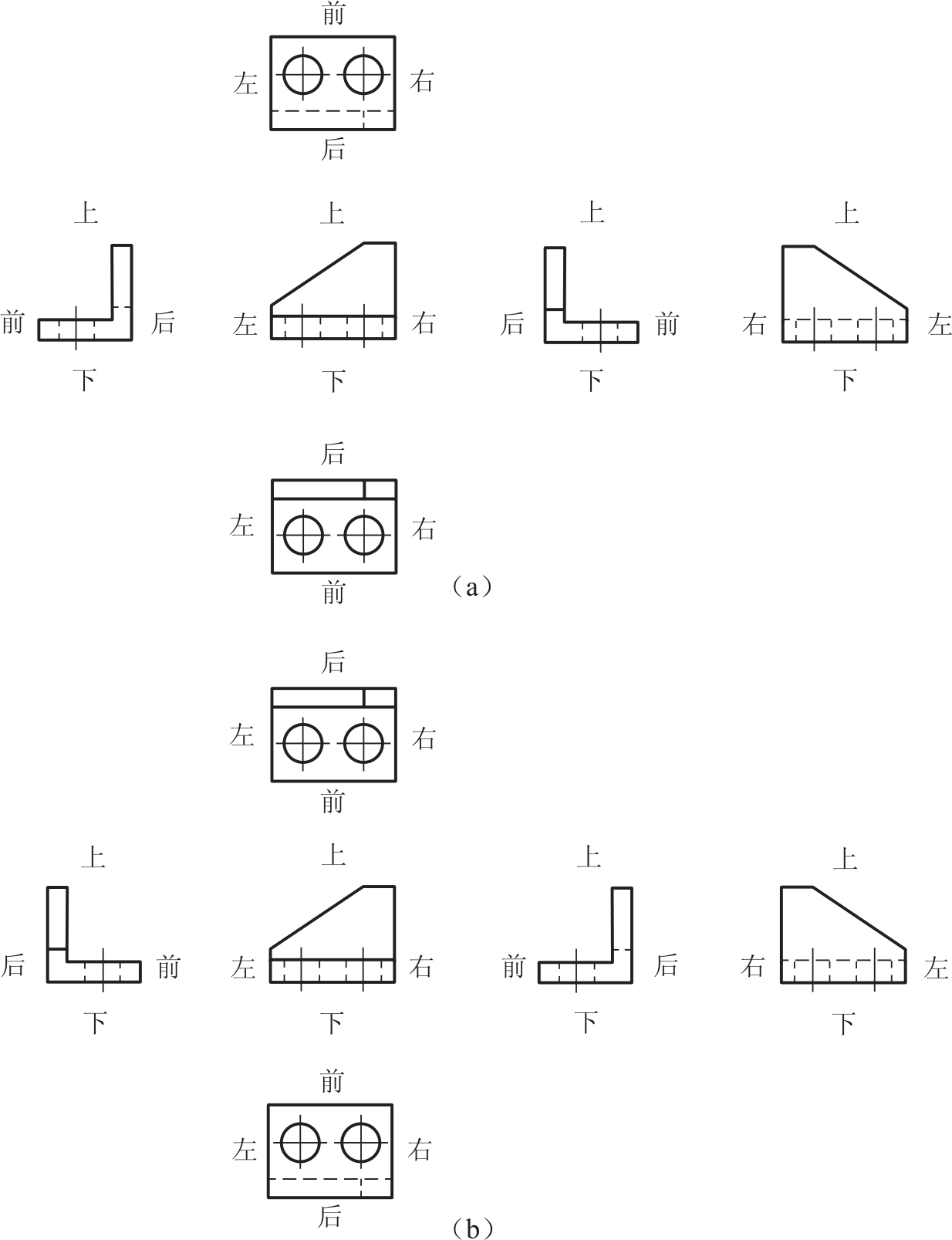

（2）两种画法的方位关系是：“上下、左右”的方位关系判断方法一样，比较简单，容易判断。不同的是“前后”的方位关系判断，第一角画法，以“主视图”为准，除后视图以外的其他基本视图，远离主视图的一方为机件的前方，反之为机件的后方，简称“远离主视是前方”；第三角画法，以“前视图”为准，除后视图以外的其他基本视图，远离前视图的一方为机件的后方，反之为机件的前方，简称“远离主视是后方”。可见两种画法的前后方位关系刚好相反，如图5-64所示。
图5-64 第一角与第三角位置关系对比
（a）第一角画法；（b）第三角画法
（3）根据前面两条规律，可得出两种画法的相互转化规律：主视图（或前视图）不动，将主视图（或前视图）周围上和下、左和右的视图对调位置（包括后视图），即可将一种画法转化成（或称翻译成）另一种画法。

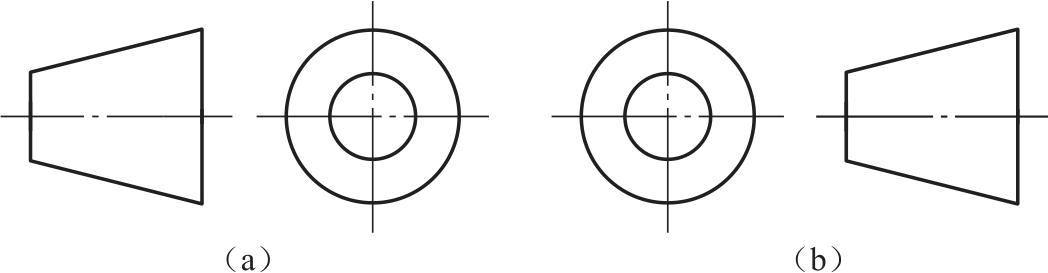

另外，国际标准中规定，应在标题栏附近画出所采用画法的识别符号。第一角画法的识别符号如图5-65（a）所示，第三角画法的识别符号如图5-65（b）所示。我国国家标准规定：由于我国采用第一角画法，因此，当采用第一角画法时无须标出画法的识别符号；当采用第三角画法时，必须在图样的标题栏附近画出第三角画法的识别符号［图5-65（b）］。
图5-65 第一角和第三角画法符号
