任务1　绘制轴的移出断面图

任务1　绘制轴的移出断面图

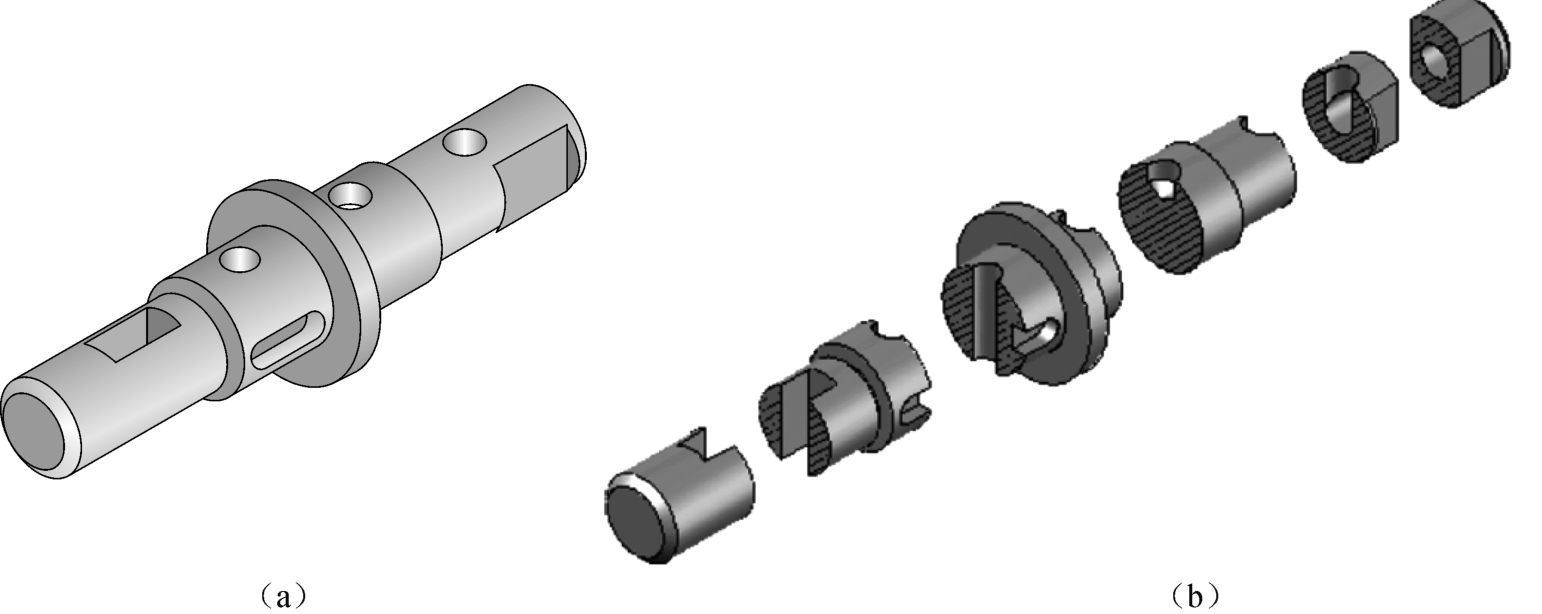

图5-37所示为某一小轴立体图，试分析其结构特点，并选定合理的表达方案，画出该机件的视图。

如图5-37所示轴上的键槽和小孔，如果用左视图表达，不能清晰地表达，也不便于标注尺寸，这些结构比较适合于用断面图表达。

一、断面图的概念

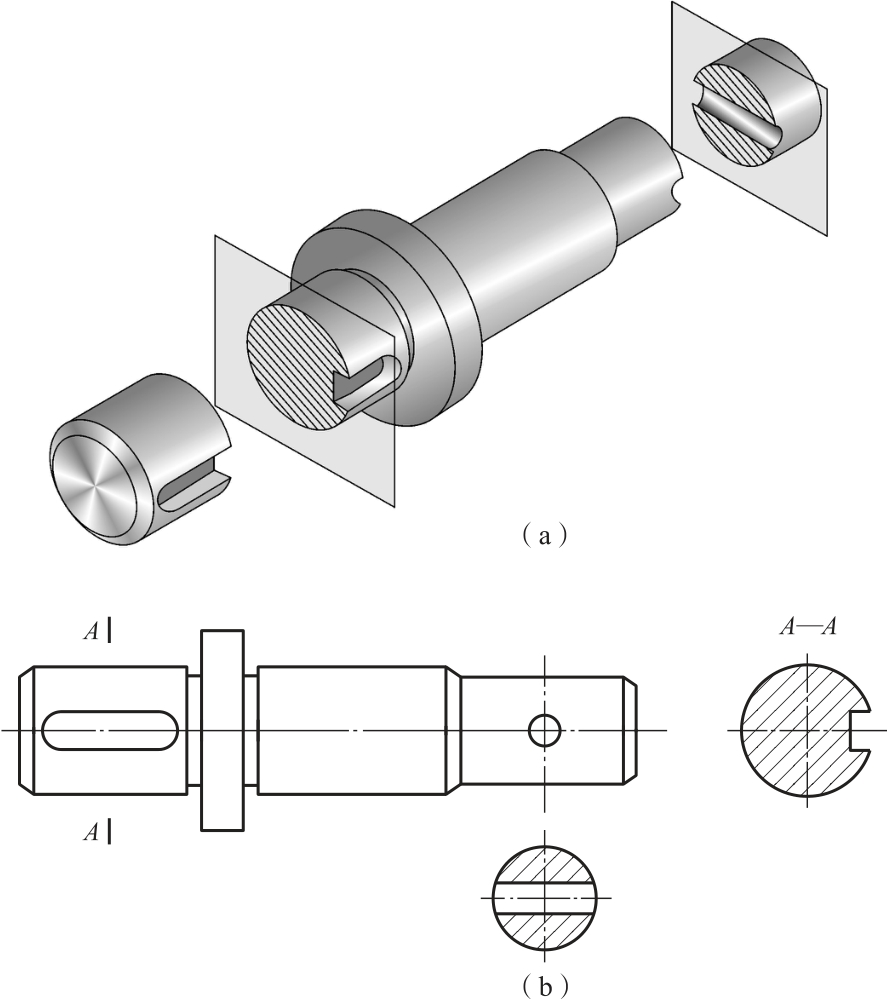

假想用剖切面将机件的某处切断，仅画出剖切面与机件接触部分的图形，这种图形称为断面图，如图5-38（a）所示。

根据断面图配置的位置，可以分为移出断面图和重合断面图。画在视图之外的断面图，称为移出断面图，如图5-38（b）所示。

二、移出断面图的注意事项

（1）移出断面图的轮廓线用粗实线绘制。

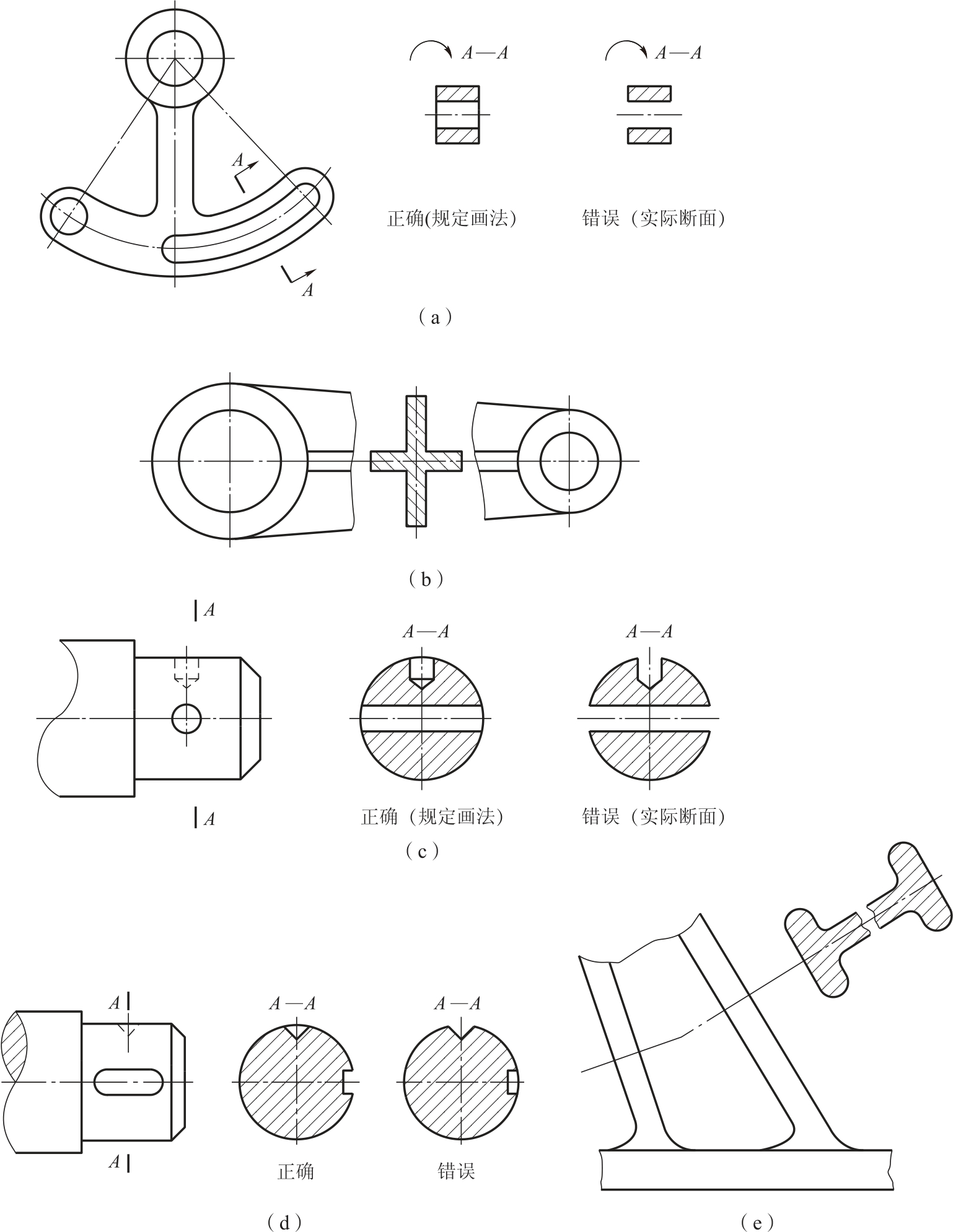

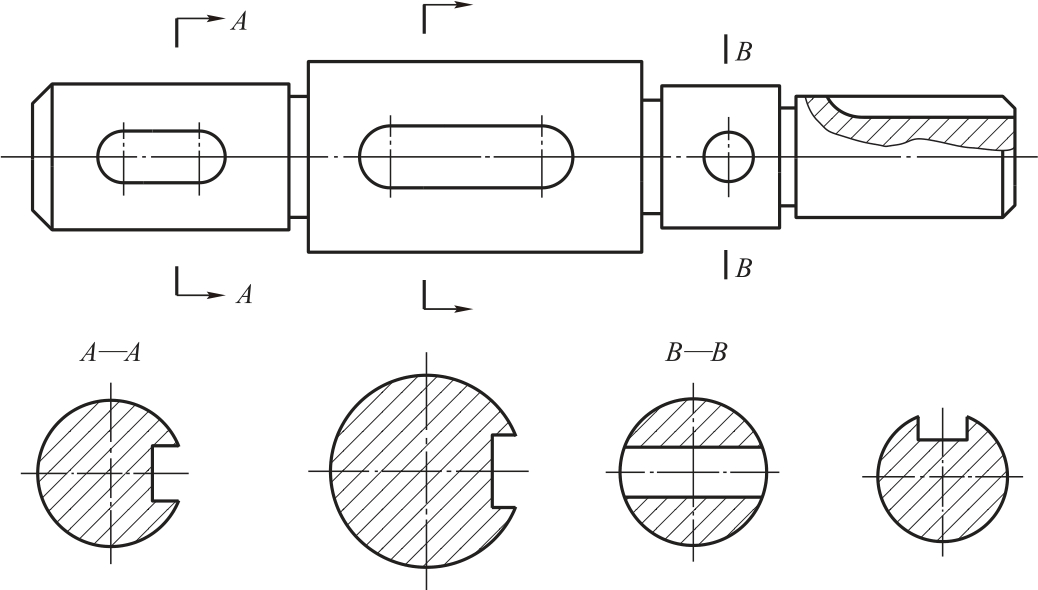

（2）为了读图方便，移出断面图尽可能画在剖切线的延长线上，必要时，也可以配置在其他适当位置。如图5-39左侧的小键槽，在不致引起误解时，允许将图形旋转画出，如图5-40（a）所示。当移出断面的图形对称时，也可画在视图的中断处，如图5-40（b）所示。

（3）当剖切平面通过由回转面形成的孔或凹坑等的轴线时，这些结构按剖视绘制，如图5-40（c）和（d）所示。当剖切平面通过非圆孔，导致出现完全分离的断面时，则这些结构应按剖视绘制，如图5-40（a）所示。

（4）剖切平面应与被剖切部分的主要轮廓线垂直，若用一个剖切面不能满足垂直时，可用相交的两个或多个剖切面分别垂直于机件轮廓线剖切，其断面图形中间应用波浪线断开，如图5-40（e）所示。

三、移出断面图的标注

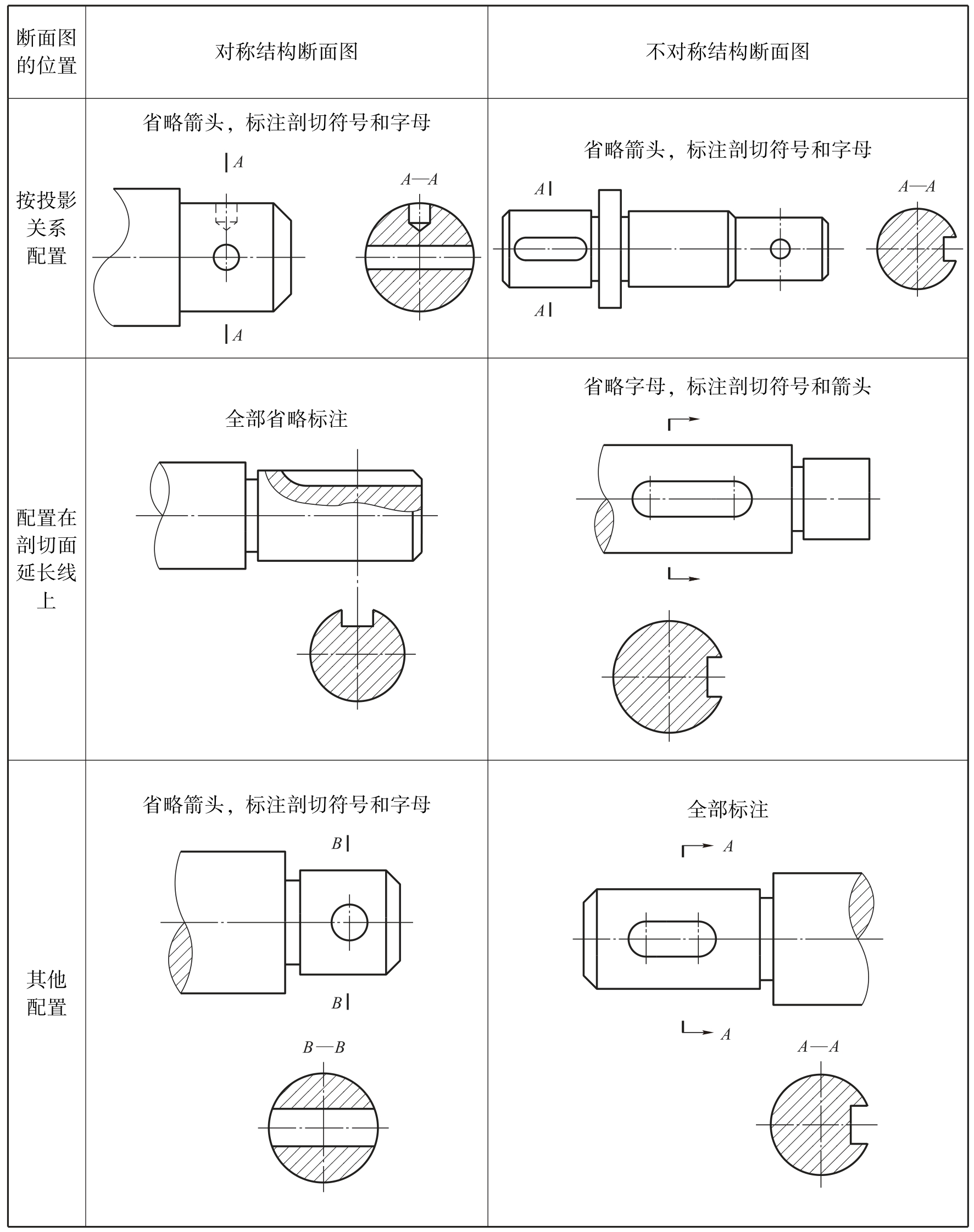

移出断面一般应用剖切符号表示剖切位置，用箭头表示投射方向，在断面图上方用相同字母标注出相应的名称“×—×”。但有的情况下，可以省略全部或部分标注，具体标注见表5-12。

任务实施

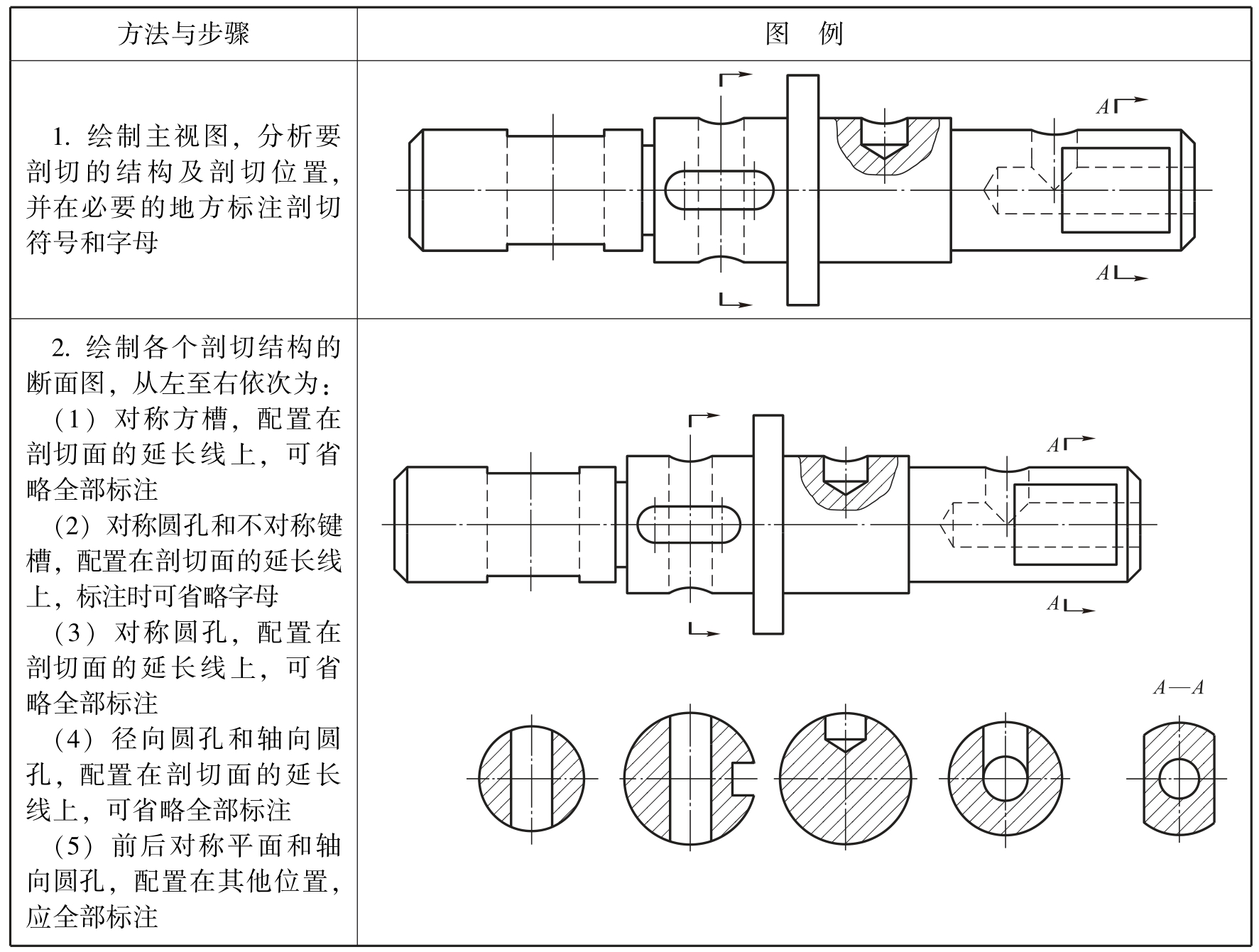

小轴移出断面图的绘制方法与步骤见表5-13。

知识拓展

移出断面图与剖视图的区别

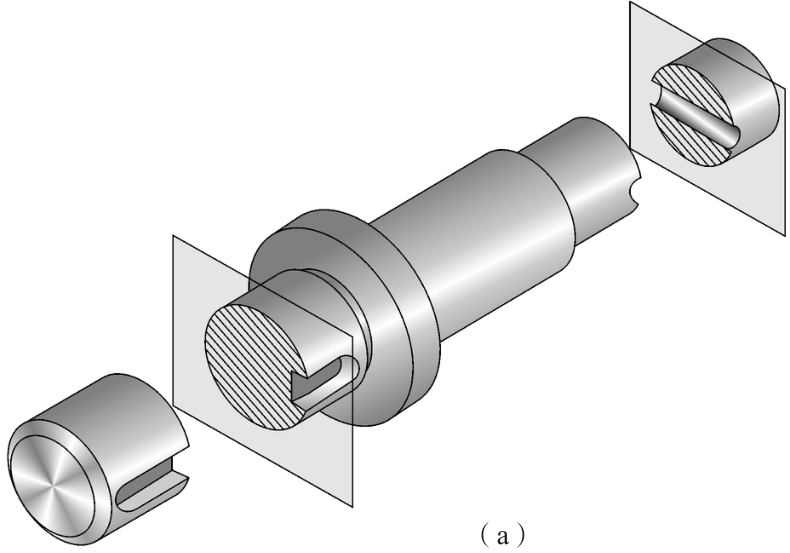

画剖视图和断面图时，要特别注意断面图与剖视图的区别：断面图只画出机件被剖切后的断面形状，如图5-41（a）所示；而剖视图除了画出断面形状外，还必须画出机件上位于剖切平面后面的可见轮廓线，如图5-41（b）所示。
