任务2　绘制吊钩的重合断面图

任务2　绘制吊钩的重合断面图

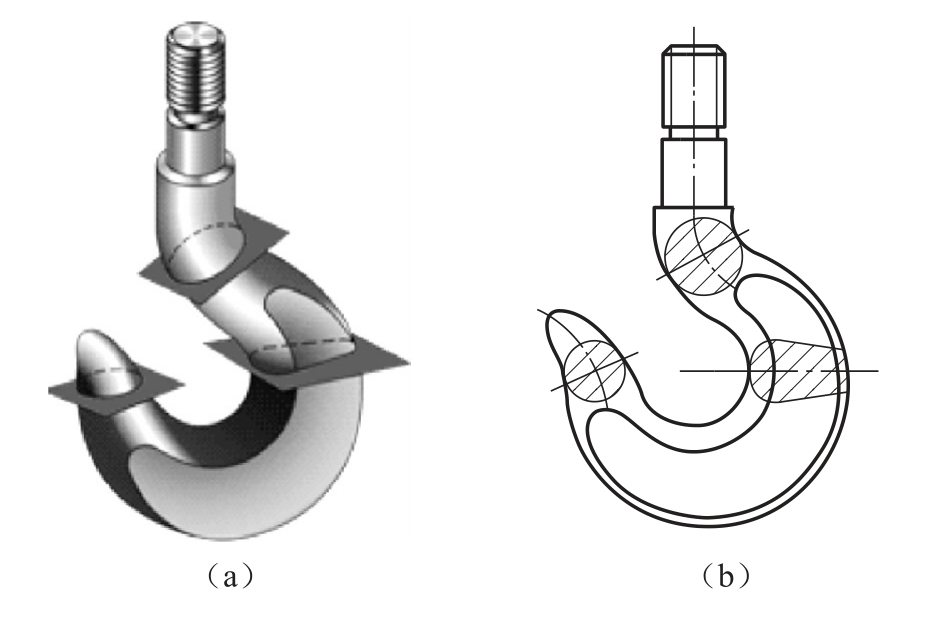

观察图5-42所示吊钩，并表达其结构特征。

如图5-42所示，吊钩下面结构的截面形状和尺寸都不同，如何正确表达？我们仍然采用断面图画法，由于其结构单一明了、线条简单，因此采用重合断面图来表达。

一、重合断面图的概念

绘制在视图轮廓线之内的断面图称为重合断面图。

二、重合断面的画法与标注

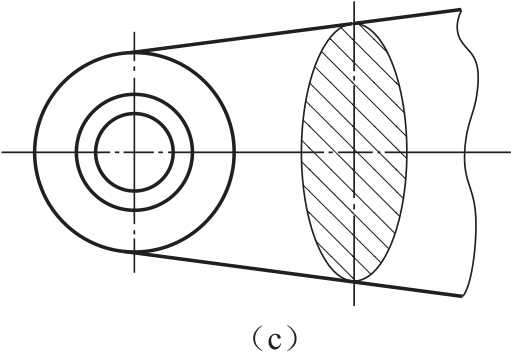

（1）重合断面的轮廓线用细实线绘制。当重合断面轮廓线与视图中轮廓线重合时，视图中的轮廓线仍需完整地画出，如图5-43所示。

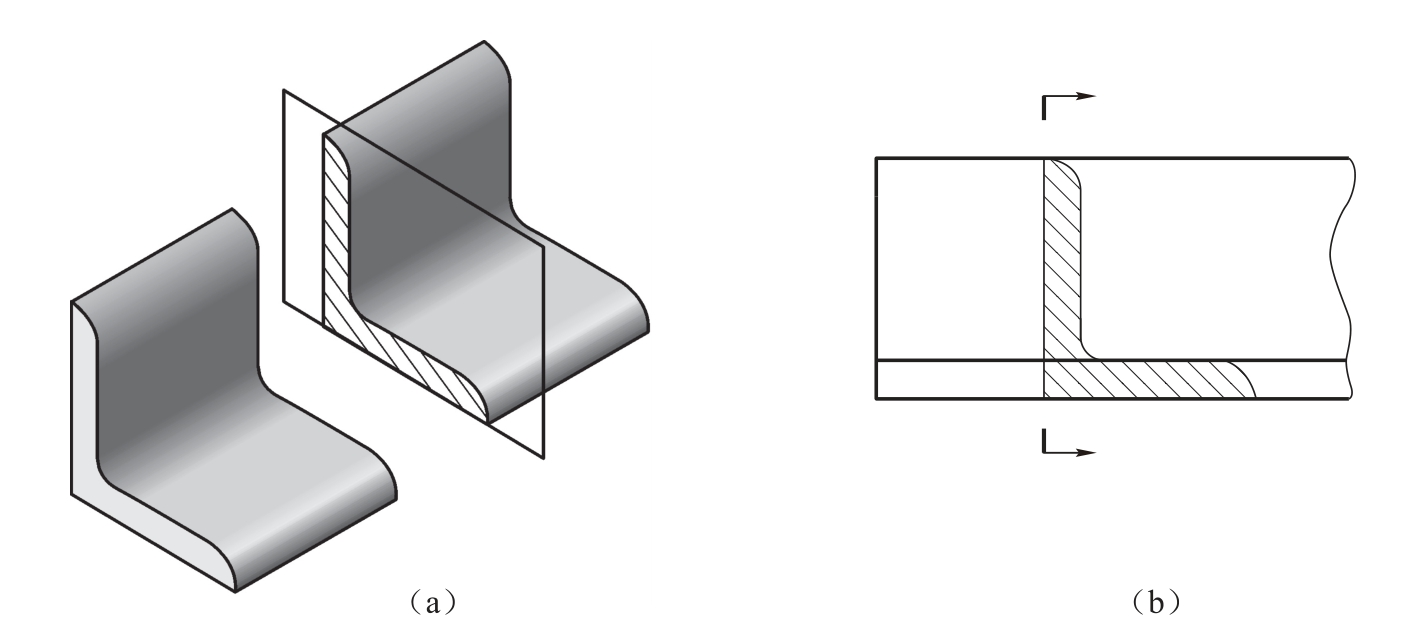

（2）重合断面对称时，可省略标注；不对称时，标注剖切符号及箭头，如图5-43所示。

任务实施

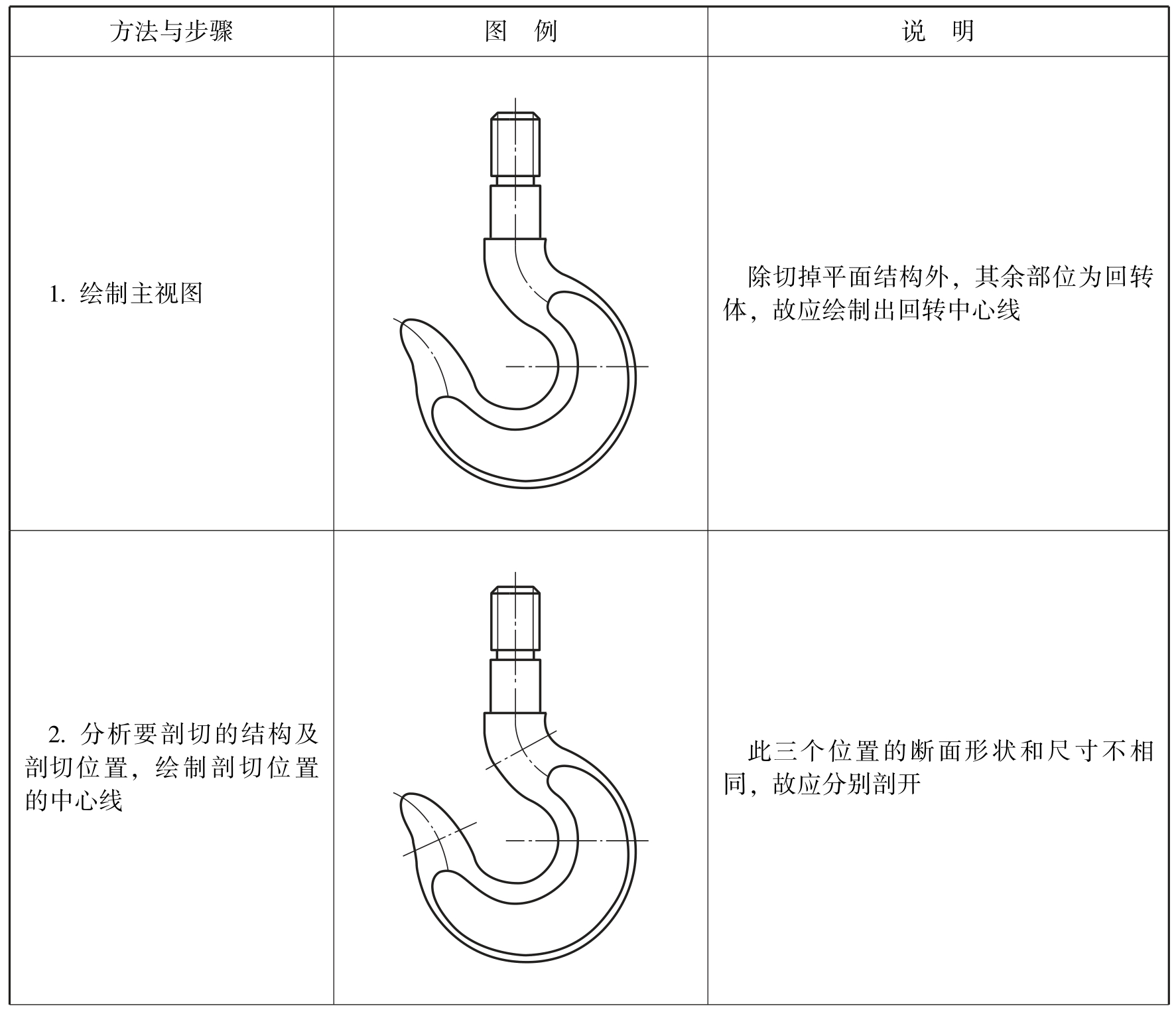

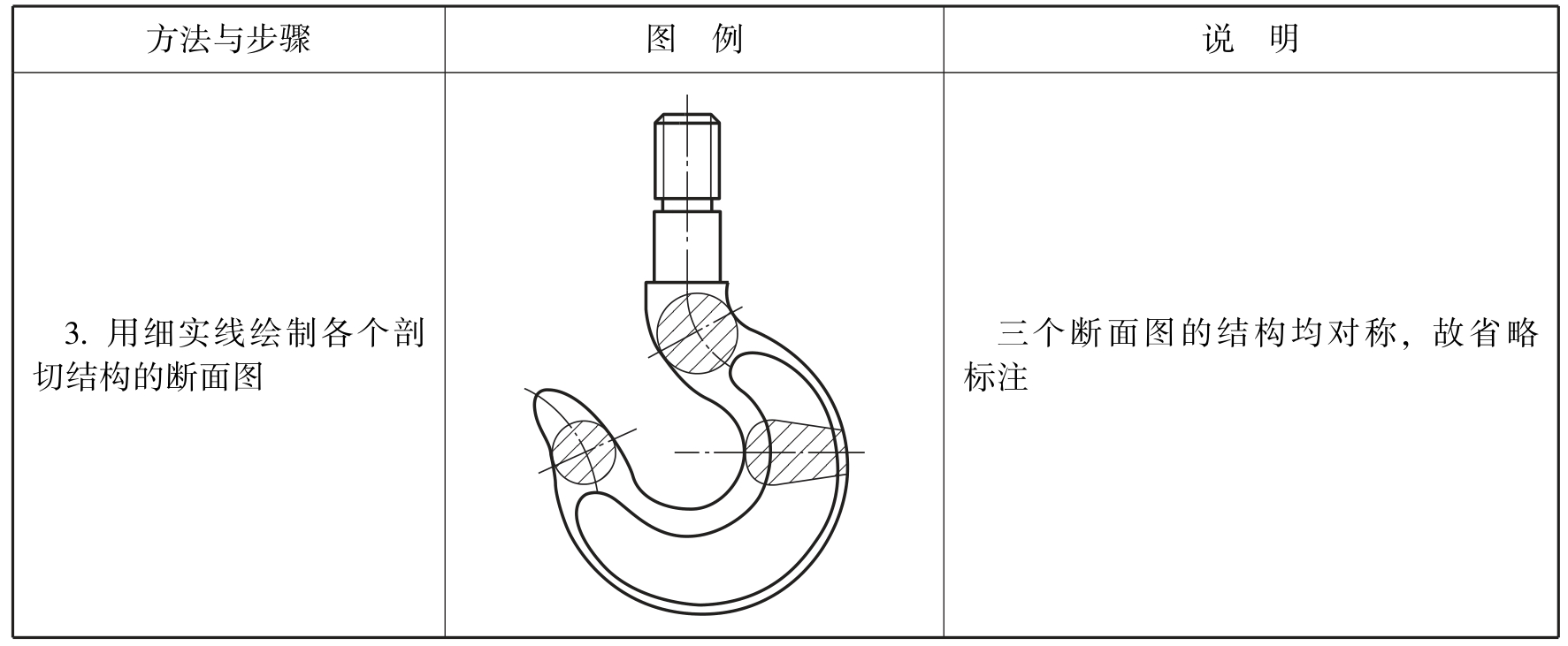

吊钩重合断面图的绘制方法与步骤见表5-14。
