任务1 绘制普通平键的连接图

任务1 绘制普通平键的连接图


观察图6-38所示普通平键连接,并绘制平键连接的装配画法。


观察6-38(e)键连接图,键将轴上零件和轴连接在一起,传递运动和动力。键是什么样的?都有哪些类别?在装配图中表达键连接时有什么特殊的规定呢?


一、键的种类和形状

键连接由键、轴和轮毂组成,其作用是实现轴和轴上零件(如联轴器、带轮、齿轮等)之间的周向固定,以传递转矩和运动。有的还能实现轴上零件的轴向固定和轴向滑动。在汽车及其他机械中有广泛的应用。

键是标准件,其大小要根据轴径的大小按标准选取,轮毂上的键槽一般是用插刀在插床上加工的,轴上的键槽一般在铣床上加工。键槽的尺寸应与键的尺寸相一致,键槽的深度要按照标准查表确定。键槽的加工方法见图6-38(b)和6-38(c)。


图6-38 普通平键的连接

键的种类很多,可分为平键、半圆键、楔键、切向键、花键等几类。

平键用途最广,根据用途不同,平键可分为普通平键、导向平键和滑键三种。其中普通平键用于静连接,导向平键和滑键用于动连接。如图6-38所示即为普通平键。

普通平键在工作时,两个侧面和底面与其他零件接触,是依靠侧面传递扭矩,所以只能传递周向力,不能传递轴向力,因此在装配时,它的两侧必须要有一定的过盈量。为了装配顺利,平键的上表面与轮毂键槽底面之间应留有一定的间隙。

普通平键根据其头部结构的不同可以分为圆头普通平键(A型)、平头普通平键(B型)和单圆头普通平键(C型)三种型式,如图6-39所示。

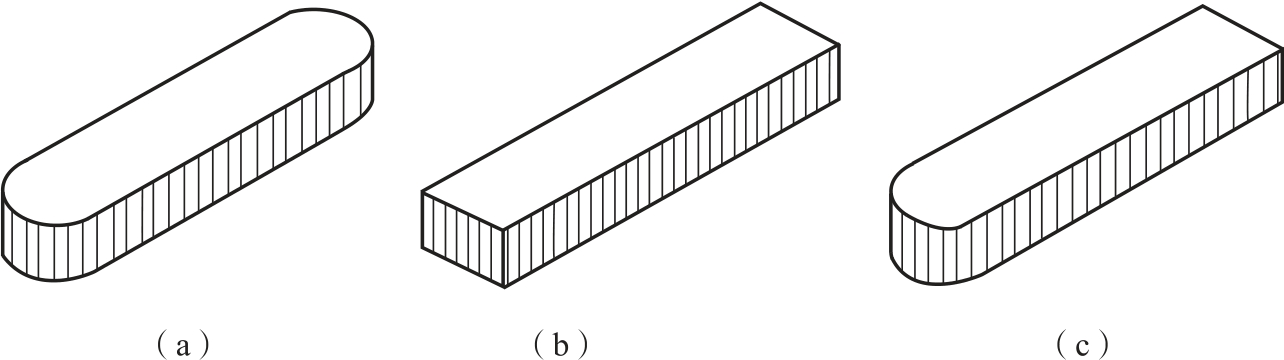

图6-39 普通平键的型式

(a)A型;(b)B型;(c)C型

二、普通平键的标记与尺寸

1.普通平键的标记

普通平键的标记规定:标准编号 名称 b×h×l

标记示例:GB/T 1096 键 16×10×100

该标记表示:宽度b=16 mm,高度h=10 mm,长度l=100 mm的圆头普通平键。

“GB/T 1096 键B 16×10×100”和“GB/T 1096 键C 16×10×100”则分别表示B型和C型普通平键。

2.其他尺寸计算

现有一键连接,轴径d=15 mm,齿轮的齿坯宽度B=18 mm,确定键及键槽尺寸,绘制连接图。

查附表可知:

键的尺寸:选用A型普通平键,宽度b=5 mm、高度h=5 mm,根据齿坯宽度可选用l=15 mm。

轴上的键槽尺寸:t1=3 mm。

齿轮上的键槽尺寸:t2=2.3 mm。

计算有关尺寸:d-t1=15-3=12(mm),d+t2=15+2.3=17.3(mm)。

三、普通平键连接的画法规定

(1)由于普通平键的侧面是工作表面,连接时与键槽接触,所以绘制时侧面只画一条线;

(2)键在安装时应首先嵌在轴上的键槽中,因此键与轴上的键槽的底面之间也是接触面,应画一条轮廓线;

(3)键的上表面与轮毂上键槽的底面之间,应画两条轮廓线;

(4)纵向剖切键时,键做不剖处理,横向剖切时,键的断面上要画剖面线。

具体画法见表6-10。

任务实施

绘制键连接装配图的步骤见表6-10。


键连接

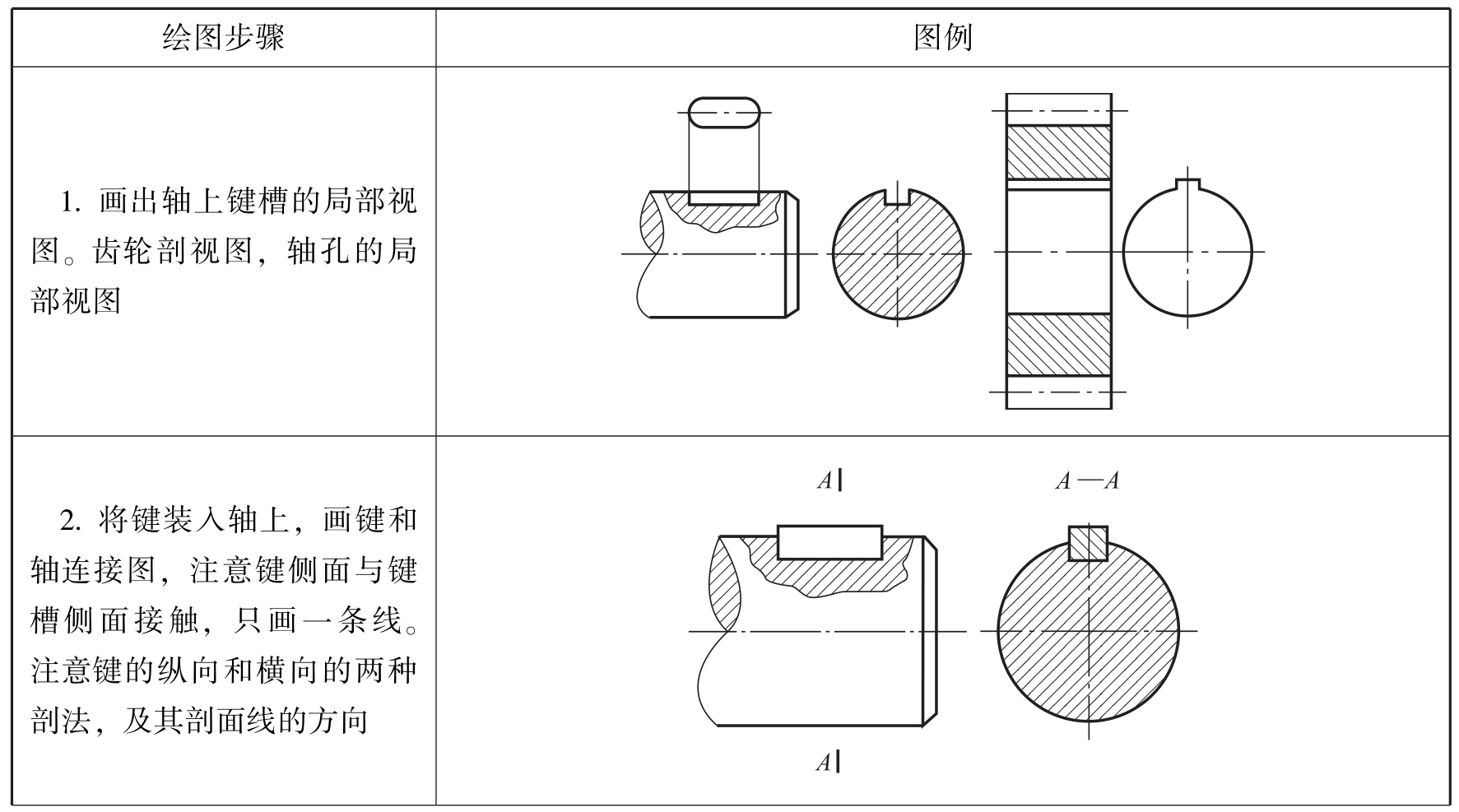

表6-10 绘制键连接装配图的步骤


续表


知识拓展

一、键的其他类型

1.半圆键连接

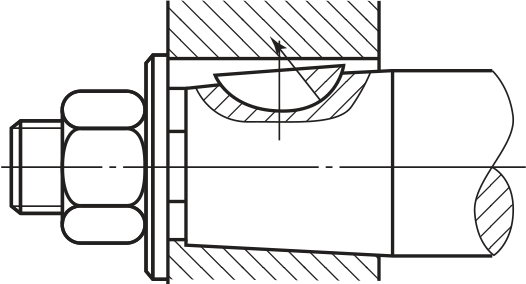

图6-40 半圆键连接

半圆键连接的工作原理与平键连接相同。轴上键槽呈半圆形,用与半圆键半径相同的盘状铣刀铣出,因此半圆键在锥形轴与轮毂的连接中,可摆动以适应锥形轮毂槽底面的斜度(图6-40)。半圆键连接在工作时,和平键一样,也是依靠侧面传递扭矩的。

2.楔键连接

楔键的上表面有1∶100的斜度,轮毂键槽底面也有1∶100的斜度。装配后,键楔紧于轴槽和毂槽之间。键的上、下表面是工作面,绘制时上、下表面与槽底接触,画一条线,两侧面不接触画两条线,如图6-41(b)所示。

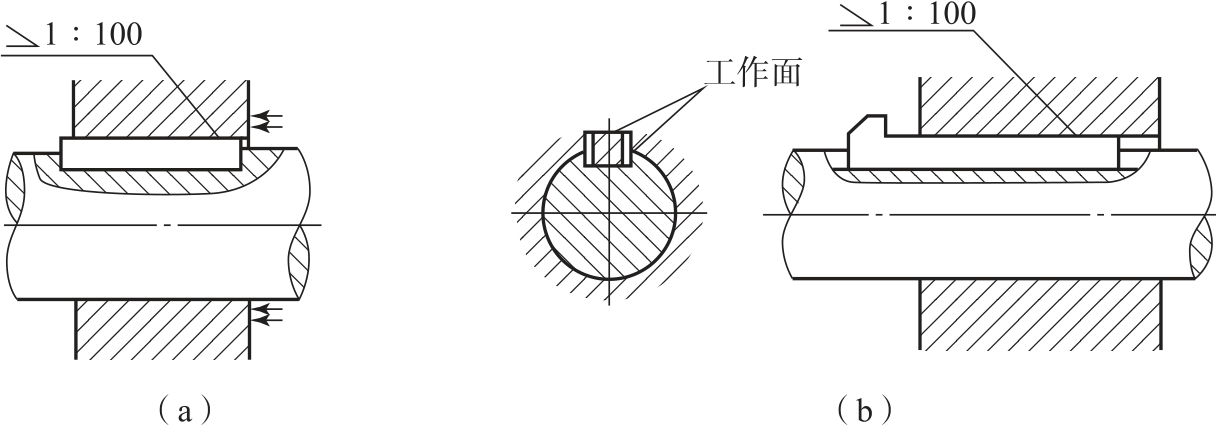

图6-41 楔键连接

(a)普通楔键;(b)钩头楔键

3.切向键连接

切向键由两个斜度为1∶100的楔键组成(图6-42)。装配时两键以其两个斜面相对,分别从轮毂两端打入,使之共同楔紧在轴与轮毂的键槽内。两键合并后,上、下两面为工作面,画法规定同楔键连接。一对切向键只能单向转动,若要双向转动,需用两个互呈120°分布的切向键。


图6-42 切向键连接
