任务2　识读销连接装配画法

任务2　识读销连接装配画法

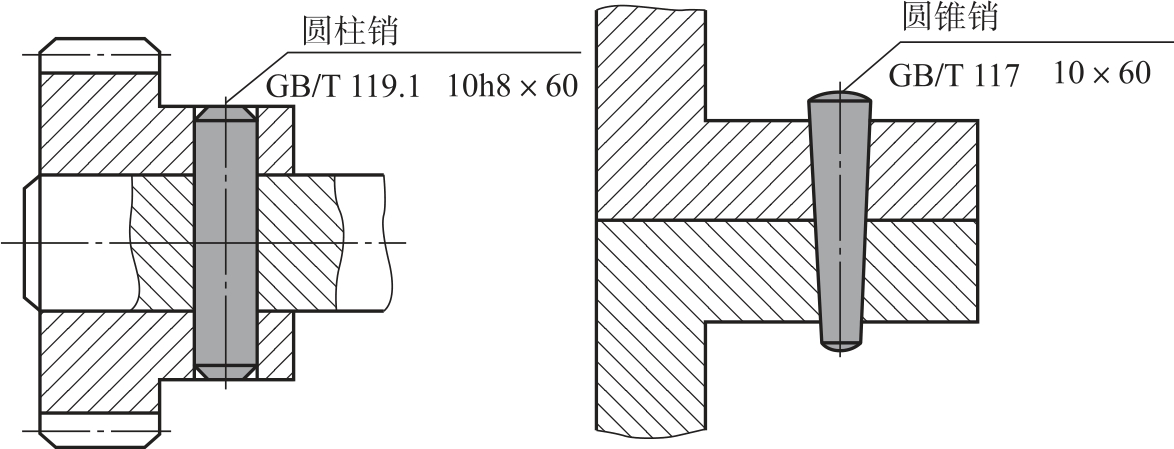

如图6-43所示，识读装配图样中销的标记，并识读销连接的画法。

装配图样中经常出现销连接，什么是销连接？有什么功能？如何识读它？在常用的机械图样中销连接的视图、剖视图是如何表达的呢？

一、销的基础常识

1.销的作用

销是连接件，常用35、45钢制作，其作用主要表现在三个方面：

（1）定位：用来确定零件之间的相对位置，起定位作用；

（2）连接：可用于轴与轮毂的连接，可以传递不大的载荷；

（3）过载保护：可作为安全装置中的过载剪断元件，若过载，则销断裂，起到保护其他零部件的作用。

2.销的分类

根据销的作用不同、销与销孔的配合精度不同及使用情况不同，可以选用各种类型的销。

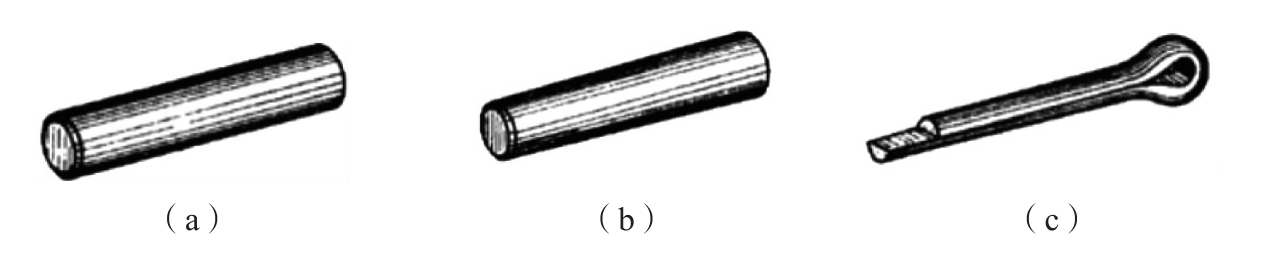

常用的销有圆柱销、圆锥销和开口销等，如图6-44所示。

圆柱销和圆锥销是两种基本类型，这两类销均已标准化。

圆柱销利用微量过盈固定在销孔中，经过多次装拆后，连接的紧固性及精度降低，故只宜用于不常拆卸处。

圆锥销有1∶50的锥度，装拆比圆柱销方便，多次装拆对连接的紧固性及定位精度影响较小，因此应用广泛，圆锥销的销孔分属两个零件，为保证装配精度，应配合在一起同时加工，圆锥销孔的直径是指圆锥销的小端直径，标注销孔小端尺寸。

开口销是一种防松零件，常用来防止螺母松动或固定其他零件，与六角开槽螺母（GB/T 6178—1986）配合使用，把开口销穿过螺母的凹槽和螺栓的销孔，最后将开口销的长、短两尾端扳开，从而固定螺母和螺栓的相对位置，使螺母不能转动而起到防松作用。

3.销的标记

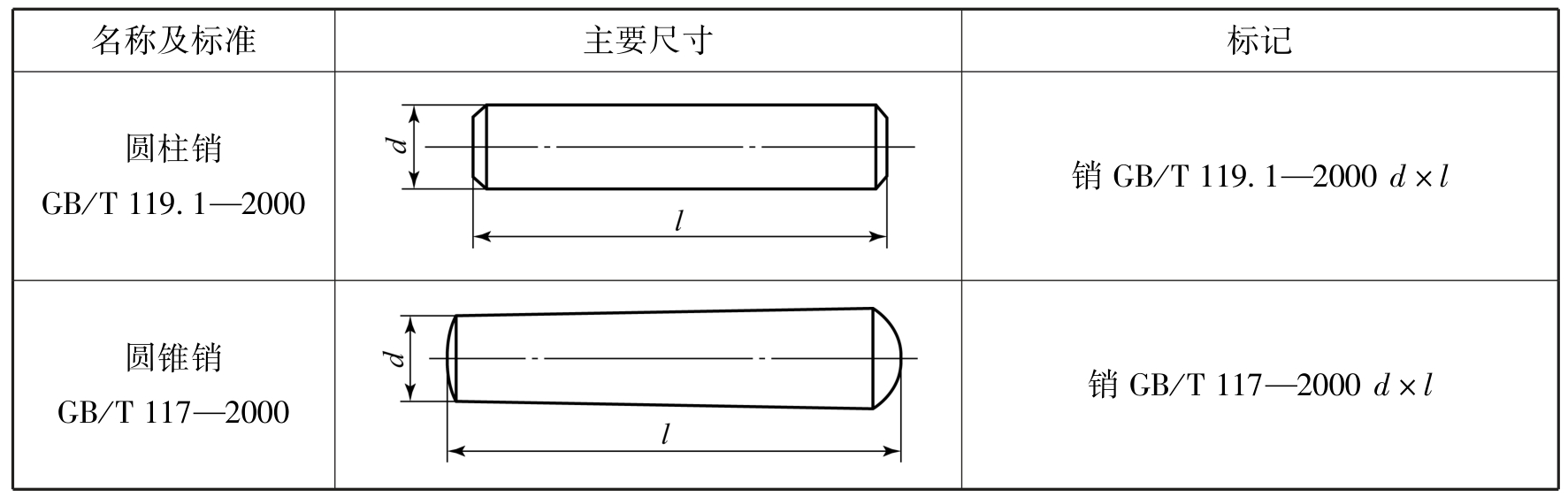

销是标准件，其标记方法包含名称、标准编号、形式与尺寸等，如表6-11所示。

二、销的画法规定

（1）销与销孔在侧面都是接触关系，故绘制时，只画一条轮廓线；

（2）在装配图中，当剖切平面通过销的轴线时，销按照未剖切绘制；当剖切平面垂直于销的轴线时，销要剖切绘制；

（3）销孔在零件图上的标注常采用旁标法。

（4）由于销在连接中起定位作用，因此销与上、下两零件的销孔接触是否紧密，直接影响到定位的精确性，所以上下两零件的销孔应在配合好后一起钻铰，如表6-12所示。

任务实施

一、识读销的标记

如图6-43中所示销的标记：

例1　圆柱销　GB/T 119.1 10h8×60

查标准可知，此标记表示公称直径d=10 mm、公差为h8，公称长度l=60 mm，材料为钢，不淬火，不经表面处理的圆柱销。

例2　圆锥销　GB/T 117 10×60

查标准可知，此标记表示公称直径d=10 mm，长度l=60 mm，材料为35钢，热处理硬度为HRC 28～38，表面氧化处理的A型圆锥销。

二、识读销连接的装配画法

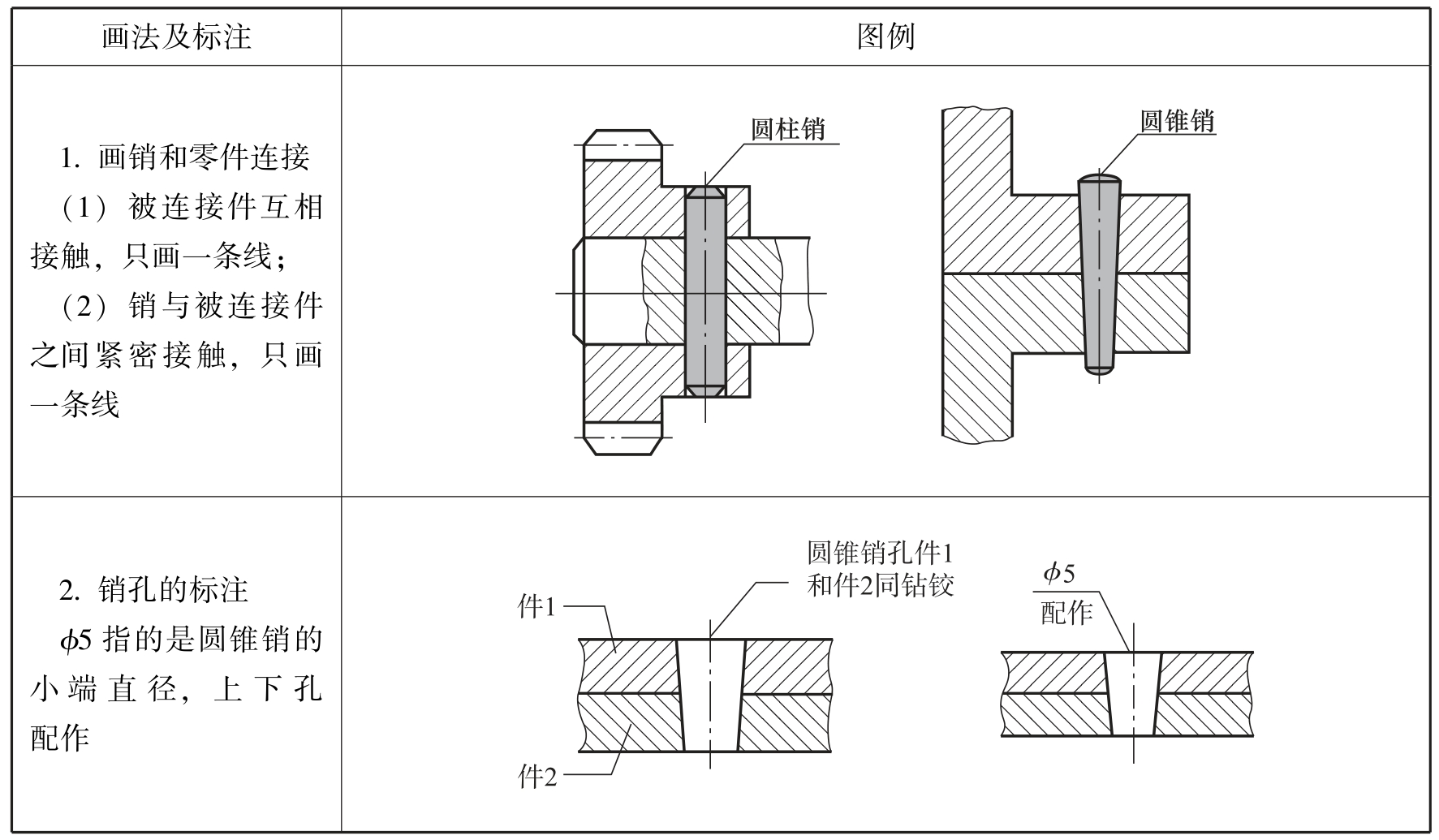

销连接的装配画法及销孔标注如表6-12所示。
