任务 认识常用滚动轴承及其画法
轴承是承载轴及轴上零件转动的部件，不同的受力，对轴承也有不同的要求。如图6-45所示的几组轴承，辨别它们结构有何相似之处？又有何不同之处？分析它们的作用、受力特点以及使用场合，并识读它们的几种不同画法。

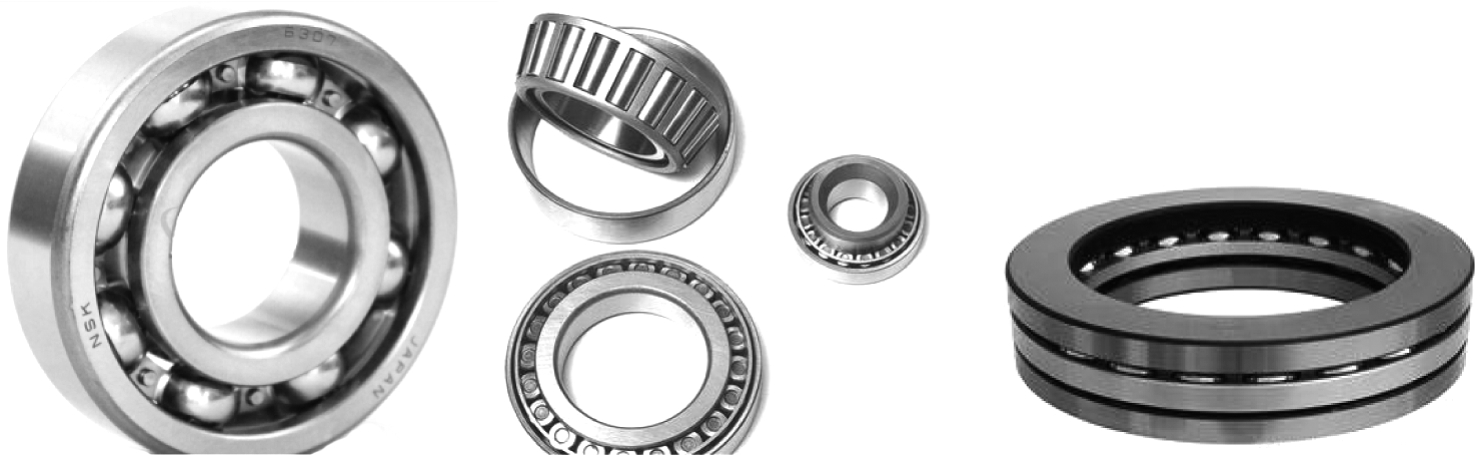

图6-45 轴承
观察如图6-45所示的几种轴承，可以发现它们都是由两个钢圈夹一圈滚动体组成的，钢圈和滚动体之间可以相对转动。不同之处在于它们的内外结构不一样，滚动体形状也不一样，由此可以断定，它们所能承受的载荷方向和大小都是不同的，所以其工作场合也是不同的。在常用的机械图样中不同类型的滚动轴承的视图、剖视图是如何表达的呢？
滚动轴承是一种支撑转动轴的装配件。主要用于轴和壳体之间的支撑连接，由于它能大大减小轴与孔之间的摩擦力，而得到广泛应用。因为轴承属于常用件，所以国标中对它的结构和画法有统一的规定。
一、滚动轴承的结构
滚动轴承种类很多，但结构相似，一般由四部分组成，如图6-46所示。

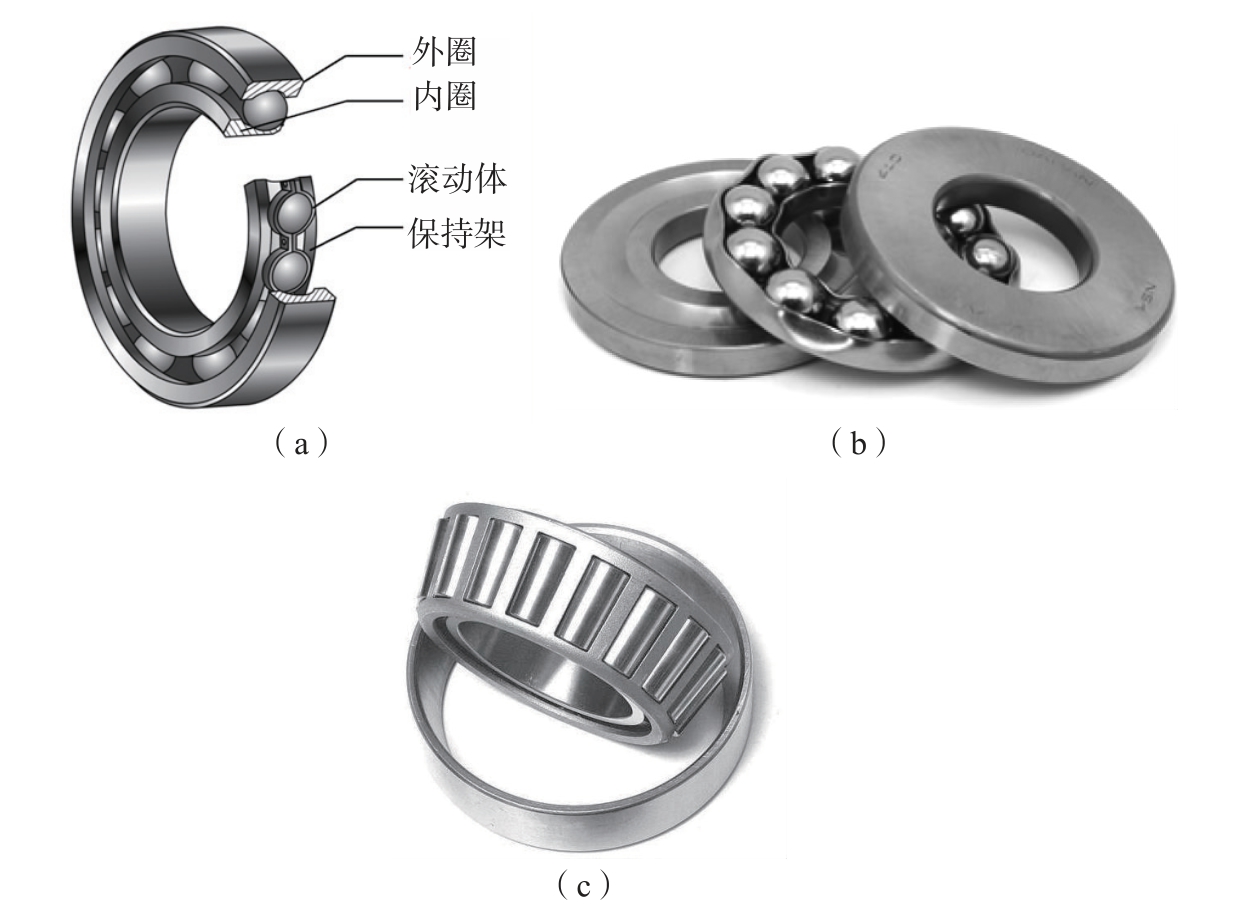

图6-46 滚动轴承的结构
1.外圈——装在机体或轴承座内，一般固定不动。
2.内圈——装在轴上，与轴过盈配合且随轴转动。
3.滚动体——装在内外圈之间的滚道中，形状有球形、圆柱形、圆锥形等，助于内、外圈之间的相对转动。
4.保持架——用来均匀分隔滚动体，防止滚动体之间相互摩擦与碰撞、脱落。
二、滚动轴承的类型
滚动轴承按承受载荷的方向不同，可分为以下三种类型：
（1）向心轴承——主要承受径向载荷，如深沟球轴承，如图6-46（a）所示。
（2）推力轴承——只承受轴向载荷，如推力球轴承，如图6-46（b）所示。
（3）向心推力轴承——同时承受轴向和径向载荷，如圆锥滚子轴承，如图6-46（c）所示。
三、滚动轴承的代号

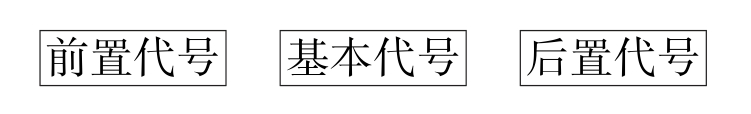

滚动轴承的代号一般打印在轴承的端面上，由基本代号、前置代号和后置代号三部分组成，排列顺序如下：
（一）基本代号

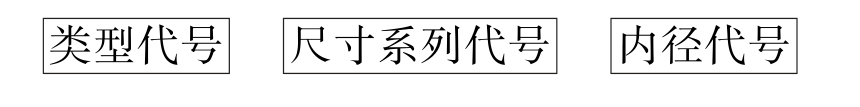

基本代号表示滚动轴承的基本类型、结构及尺寸，是滚动轴承代号的基础。基本代号由轴承类型代号、尺寸系列代号和内径代号构成（滚针轴承除外），其排列顺序如下：
1.类型代号
轴承类型代号用阿拉伯数字或大写拉丁字母表示。类型代号如表6-13所示。

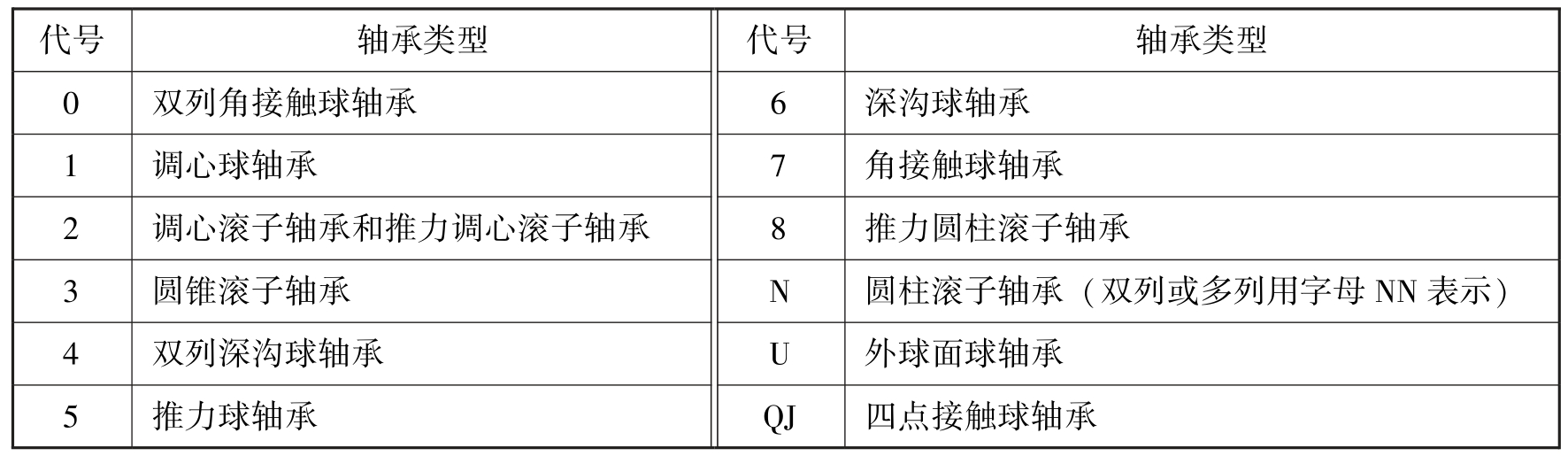

表6-13 滚动轴承类型代号（摘自GB/T 272—2017）
2.尺寸系列代号
尺寸系列代号由滚动轴承的宽（高）度系列代号和直径系列代号组合而成，用两位数字表示。它主要用来区别内径相同而宽（高）度和外径不同的轴承。详细情况请查表6-14。
3.内径代号
内径代号表示滚动轴承的内圈孔径，是轴承的公称内径，用两位数表示。
当代号数字为00、01、02、03时，分别表示内径d=10、12、15、17 mm。
表6-14 滚动轴承的主要尺寸表
当代号数字为04到99时，代号数字乘以“5”，即为轴承内径。
（二）前置代号和后置代号
前置代号和后置代号是轴承在结构形状、尺寸、公差、技术要求等有改变时，在其基本代号左、右添加的补充代号。具体情况可查阅有关国家标准。
滚动轴承的主要外形尺寸包括：外径D、内径d、宽度B，数值可由标准中查得，见表6-14。
四、滚动轴承的画法
国家标准GB/T 4459.7—2017对滚动轴承的画法作了统一规定，不必画出各组成部分的零件图，在装配图上，只需根据轴承的几个主要外形尺寸画出轮廓，轮廓内用规定画法或特征画法绘制。
1.通用画法
在装配体的剖视图中，当不需要确切地表示滚动轴承的外形轮廓、载荷特性、结构特征时，轴承不必剖开，仅用矩形线框以及位于线框中央正立的十字形符号来表示，矩形线框和十字形符号均用粗实线绘制，十字形符号不应与矩形线框接触。如表6-15所示。
2.特征画法
在装配体的剖视图中，如果需要比较形象地表示滚动轴承的结构特征时，可采用在矩形线框内画出其结构要素符号的方法表示。特征画法的矩形线框、结构要素符号均用粗实线绘制，注意结构要素的符号与承载力的关系，承载力大的方向，表示承载面的粗实线要画长一些。如表6-16所示。
3.规定画法
滚动轴承的产品图样、产品标准和产品使用说明书中可采用规定画法绘制。采用规定画法绘制滚动轴承的剖视图时，轴承的滚动体不画剖面线，其各套圈等可画成方向和间隔相同的剖面线，滚动轴承的保持架及倒角等可省略不画。规定画法一般绘制在轴的一侧，另一侧按通用画法绘制。规定画法中各种符号、矩形线框和轮廓线均用粗实线绘制。如表6-16所示。
任务实施
一、识读滚动轴承的标记
滚动轴承的标记形式为：
名称 轴承代号 标准标号
标记示例：滚动轴承 6208 GB/T 276—1994。
“GB/T 276—1994”是滚动轴承的国家标准代号。
查表6-13可知：
6208是滚动轴承的代号。
6——表示类型代号，为深沟球轴承。
2——表示尺寸系列代号，宽度系列代号0省略，直径系列代号为2。
08——表示内径代号，d=8×5=40（mm）。
查表6-14可得该滚动轴承的其他有关尺寸，D=80 mm，B=18 mm。
二、滚动轴承的画法
滚动轴承的通用画法见表6-15。

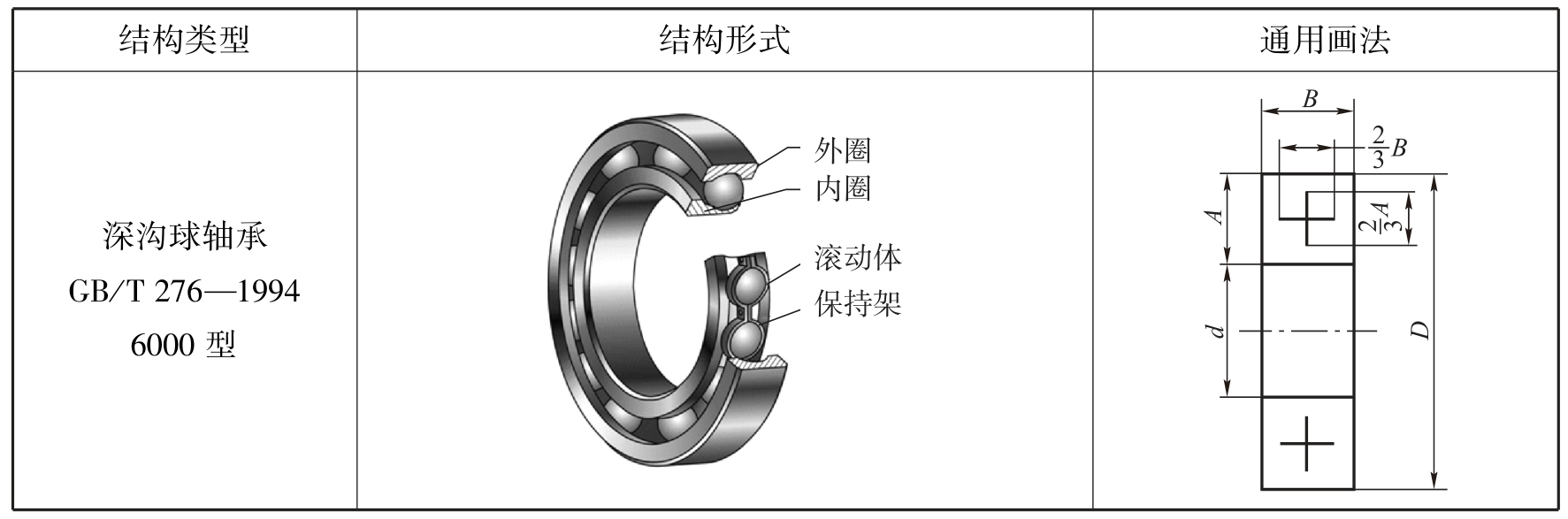

表6-15 滚动轴承的通用画法
滚动轴承的特征画法和规定画法见表6-16。

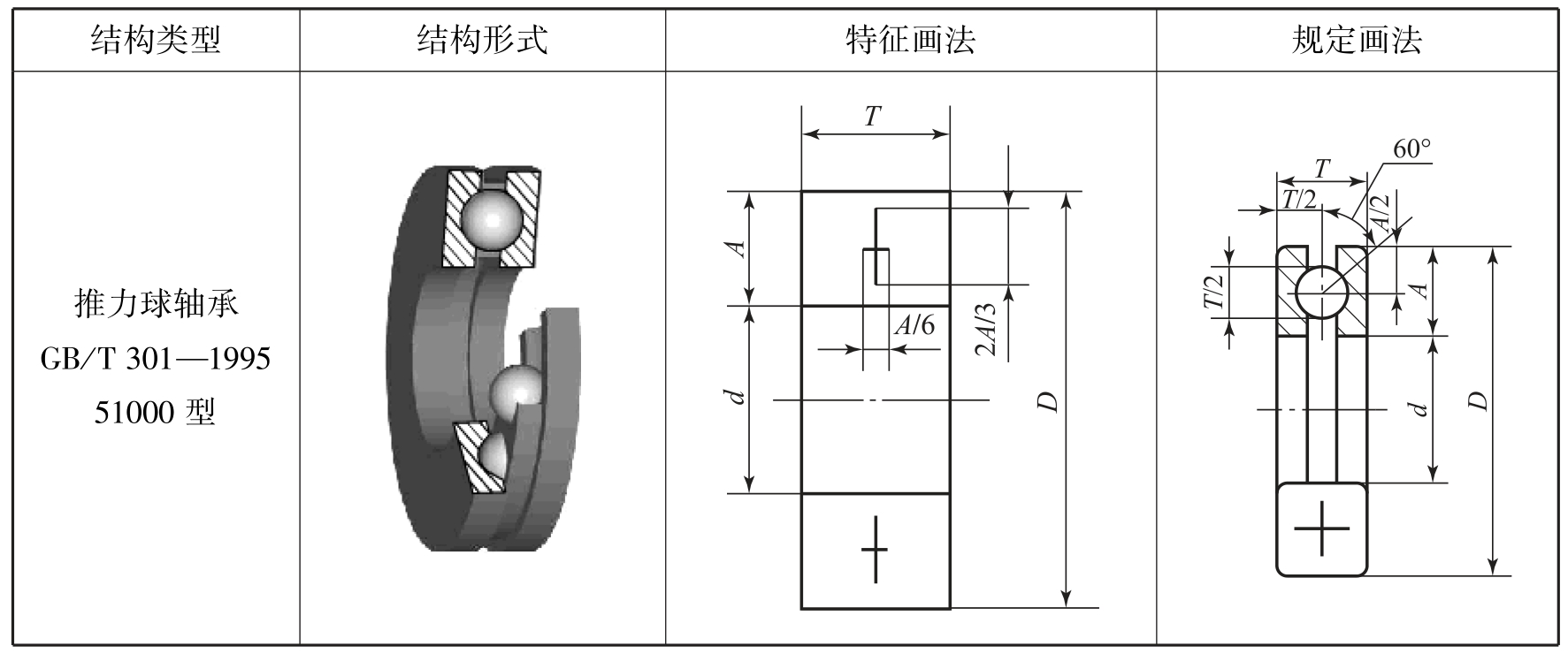

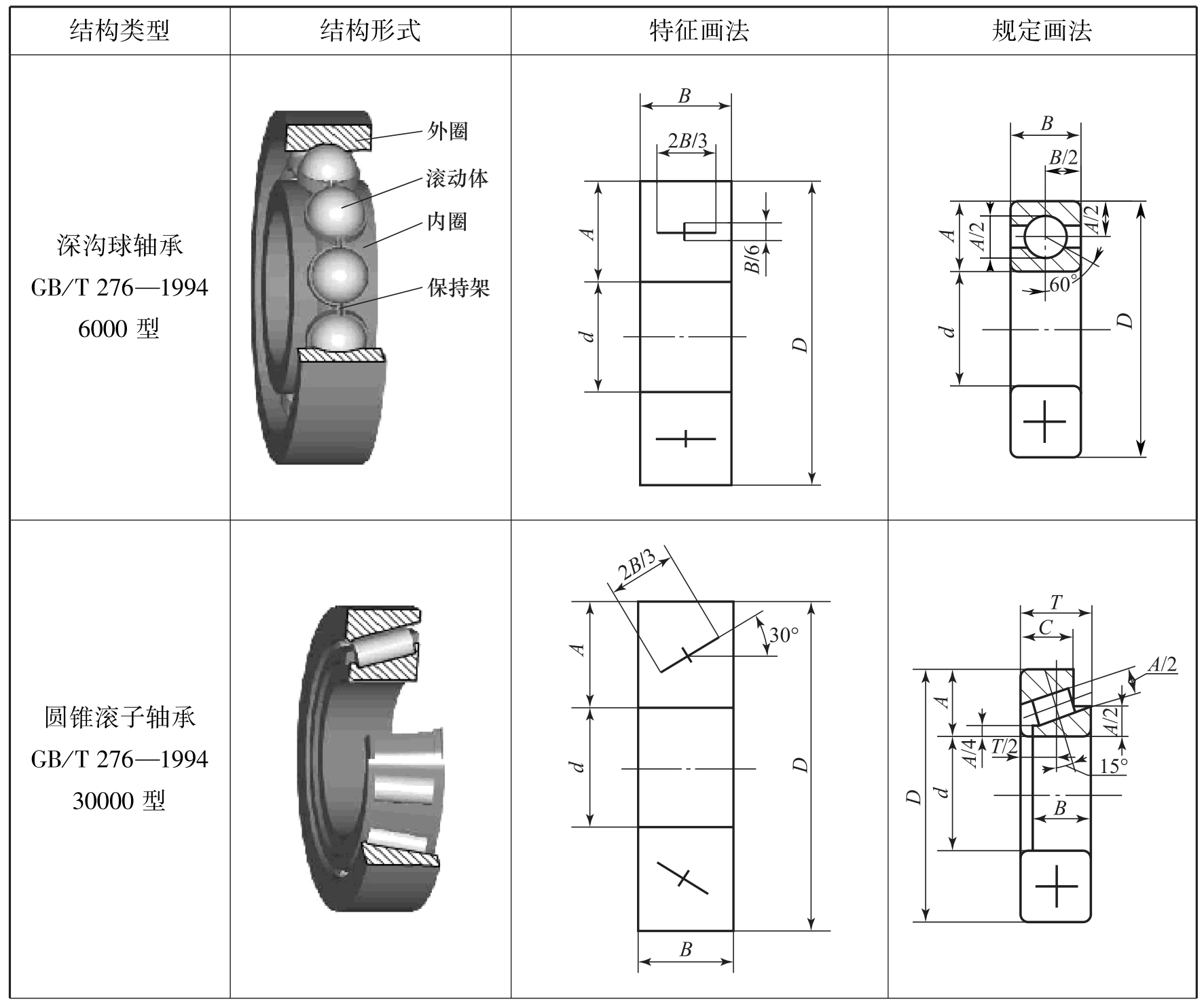

表6-16 滚动轴承的特征画法和规定画法
续表
