任务　绘制弹簧的视图

任务　绘制弹簧的视图

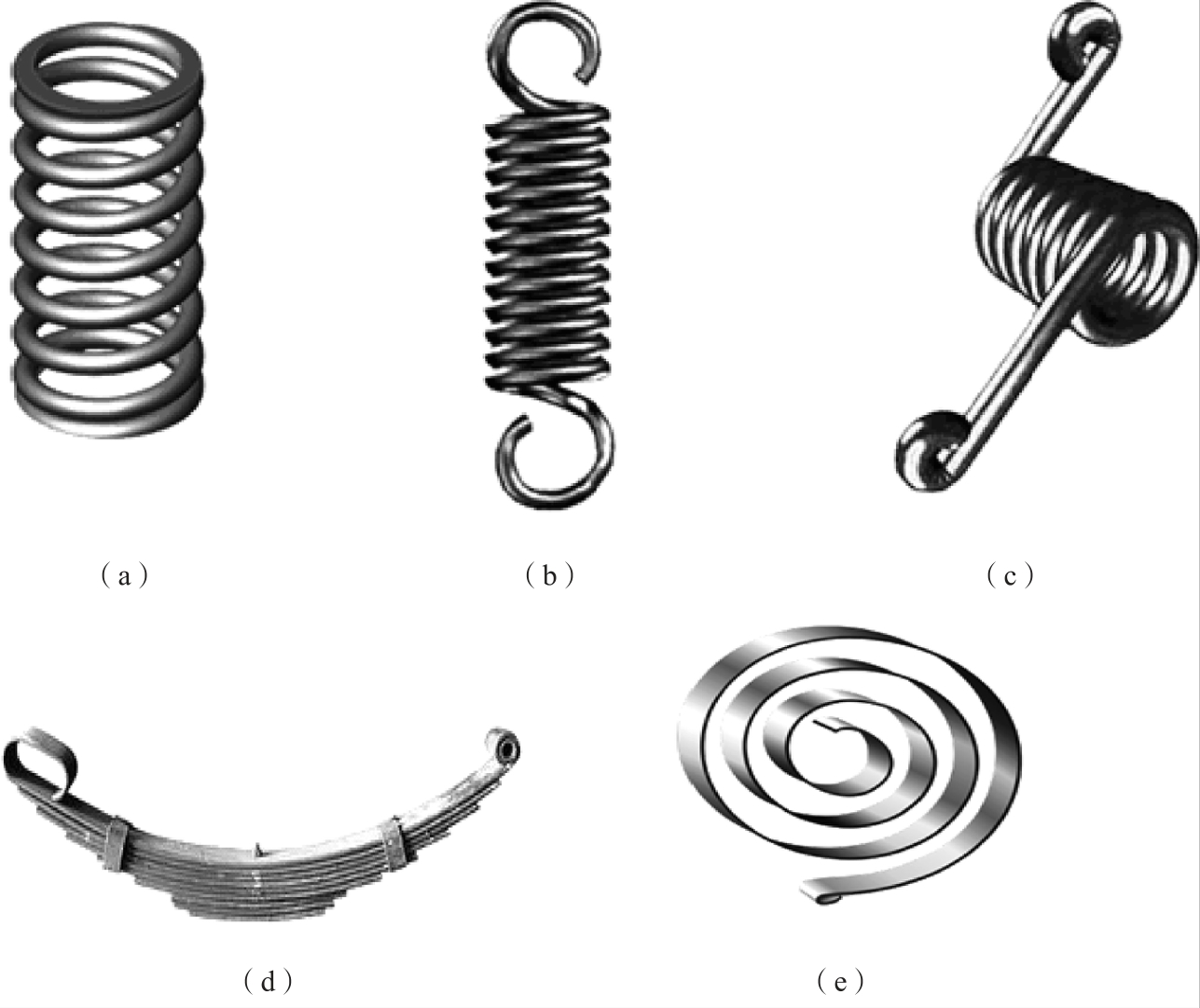

识别如图6-47中所示的多种不同类型的弹簧，并绘制圆柱螺旋压缩弹簧。

如图6-47所示弹簧，因为功能不同而形态各异，种类不同，使用较多的是圆柱螺旋弹簧，由于圆柱螺旋压缩弹簧最为常用，因此已经是标准化的产品，在GB/T 2089—2009中对其标记作了规定，绘制时应按规定画出其特征。

弹簧是机械、电器设备中一种常用的零件，主要用于减震、夹紧、储存能量和测力等，在机械设备中起到不可忽视的作用。圆柱螺旋压缩弹簧也是标准件，其各部分名称及参数如下所示。

1.圆柱螺旋压缩弹簧各部分的名称及尺寸计算

（1）簧丝直径d——制造弹簧所用金属丝的直径。

（2）弹簧外径D——弹簧的最大直径。

（3）弹簧内径D1——弹簧的内孔直径，即弹簧的最小直径，D1=D-2d。

（4）弹簧中径D2——弹簧轴剖面内簧丝中心所在柱面的直径，既弹簧的平均直径，D2=（D+D1）／2=D1+d=D-d。

（5）有效圈数n——保持相等节距且参与工作的圈数。

（6）支承圈数n2——为了使弹簧工作平衡，端面受力均匀，制造时将弹簧两端的至圈压紧靠实，并磨出支承平面。这些圈主要起支承作用，所以称为支承圈。支承圈数n2表示两端支承圈数的总和。一般有1.5、2、2.5圈三种。

（7）总圈数n1——有效圈数和支承圈数的总和，即n1=n+n2。

（8）节距t——相邻两有效圈上对应点间的轴向距离。

（9）自由高度H0——未受载荷作用时的弹簧高度（或长度），H0=nt+（n2-0.5）d。

（10）弹簧的展开长度L——制造弹簧时所需的金属丝长度，。

（11）旋向——与螺旋线的旋向意义相同，分为左旋和右旋两种。

2.圆柱螺旋压缩弹簧的画法（GB/T 4459.4—2003）

（1）弹簧在平行于轴线投影面上的视图中，各圈的轮廓不必按螺旋线真实投影画出，而是用直线来代替螺旋线的投影。

（2）螺旋弹簧均可画成右旋，对必须保证的旋向要求应在“技术要求”中注明。

（3）有效圈数在4圈以上的螺旋弹簧，中间各圈可以省略，只画出其两端的1～2圈（不包括支承圈），中间只需用通过弹簧钢丝断面中心的细点画线连起来。省略后，允许适当缩短图形的长度，但应注明弹簧设计要求的自由高度。

（4）在装配图中，螺旋弹簧被剖切后，不论中间各圈是否省略，被弹簧挡住的结构一般不画，其可见部分应从弹簧的外轮廓线或弹簧钢丝剖面的中心线画起。

（5）在装配图中，当弹簧钢丝的直径在图上小于等于2 mm时，螺旋弹簧允许用图6-48所示的示意画法表示。当弹簧被剖切时，也可用涂黑表示，如图6-48（b）所示。

任务实施

一、绘制单个圆柱螺旋压缩弹簧

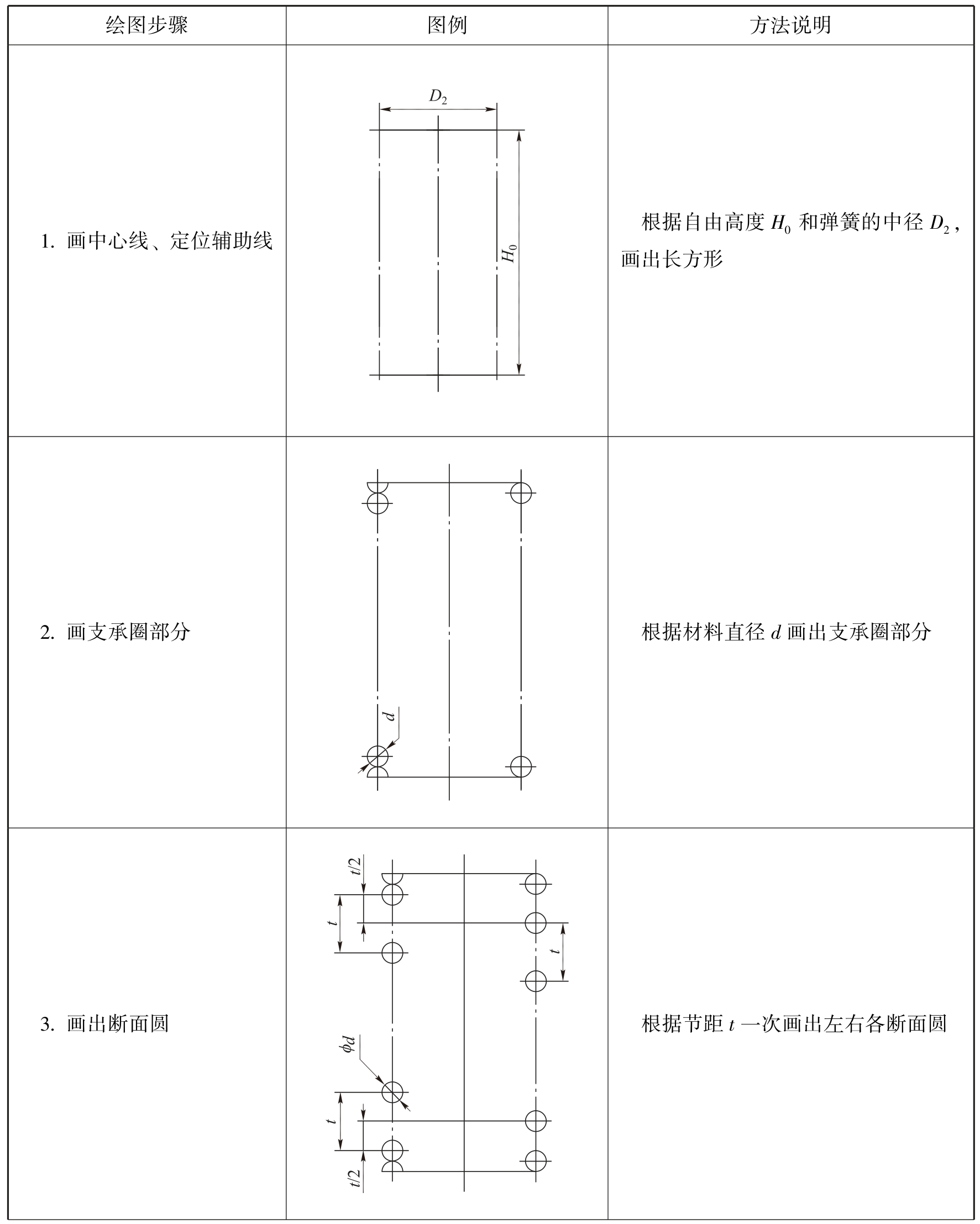

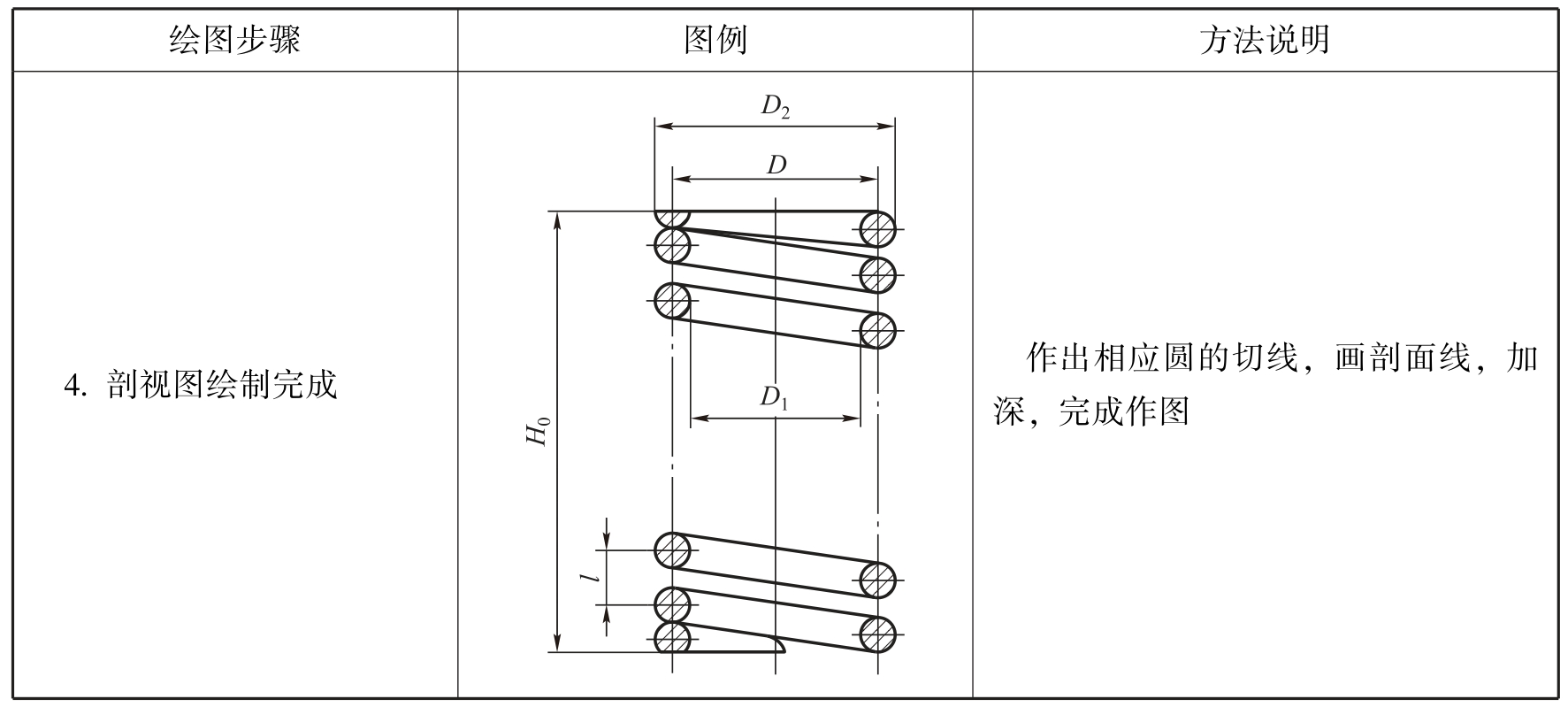

单个圆柱螺旋压缩弹簧的画法如表6-17所示。

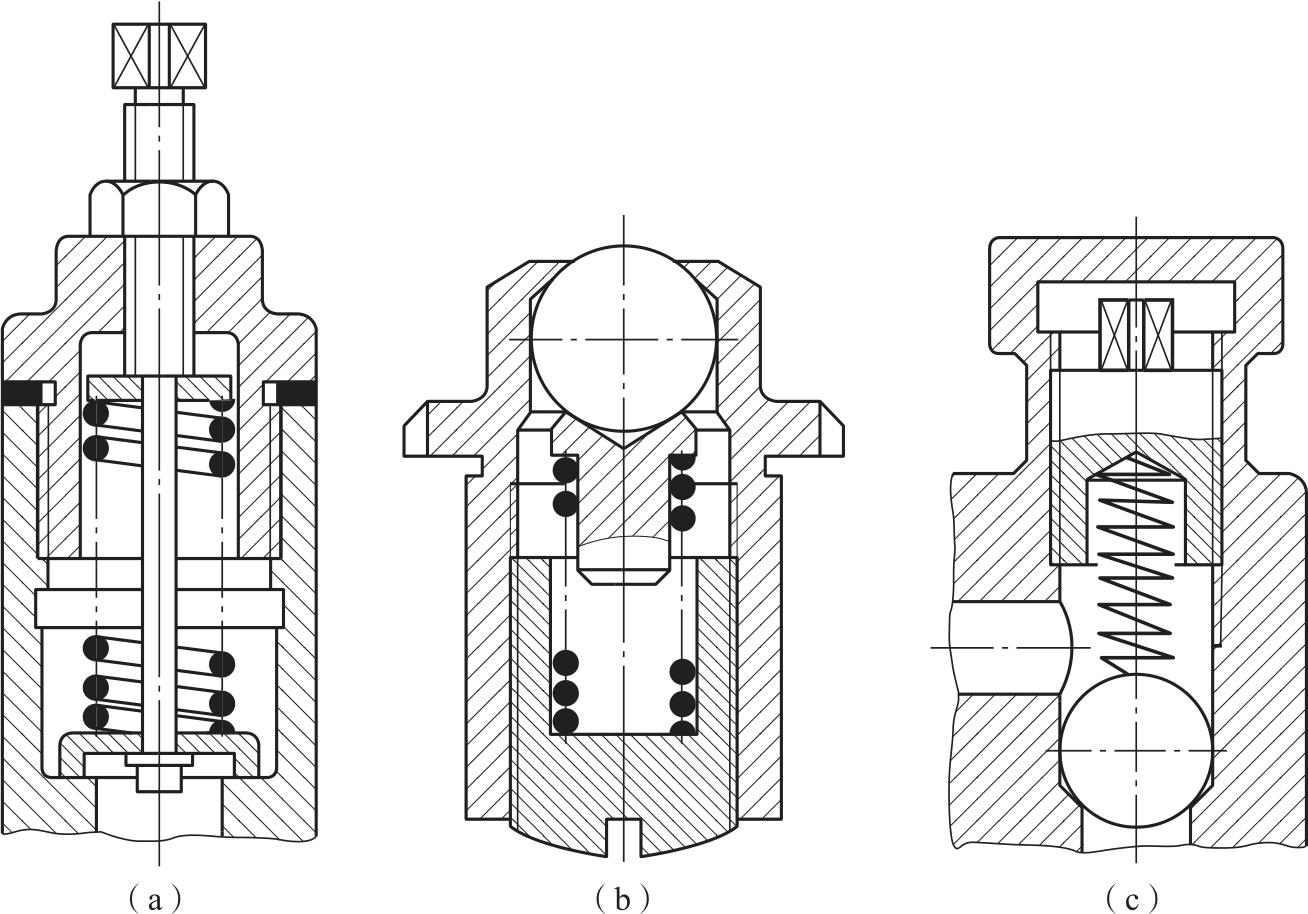

二、装配图中圆柱螺旋压缩弹簧的画法
